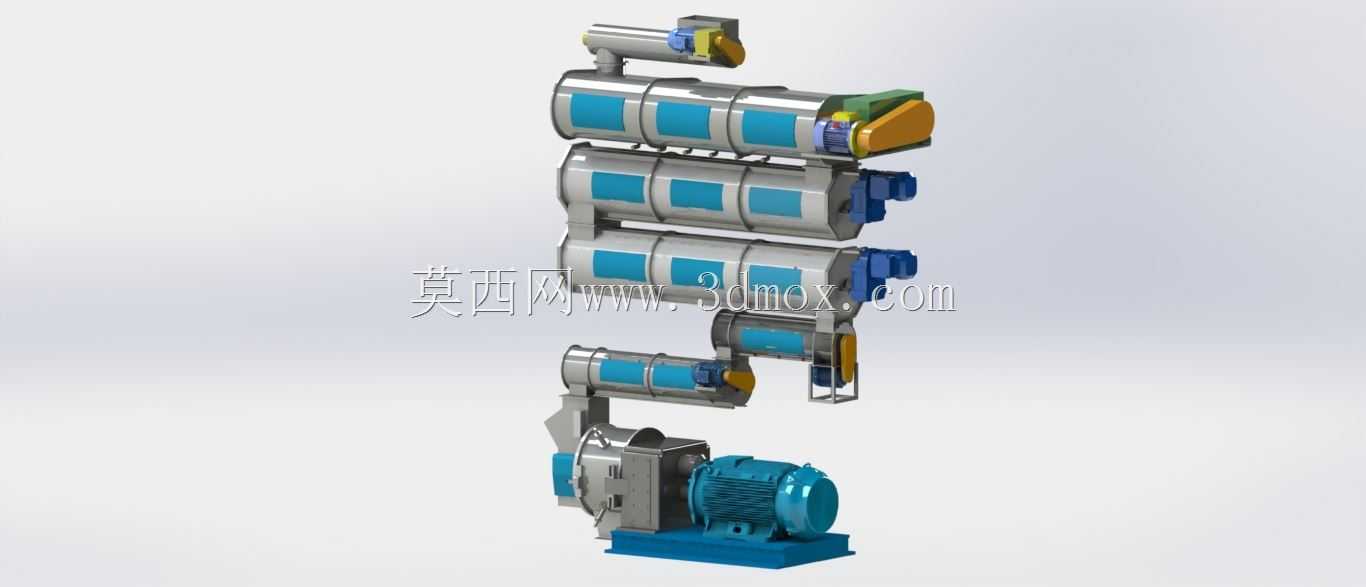

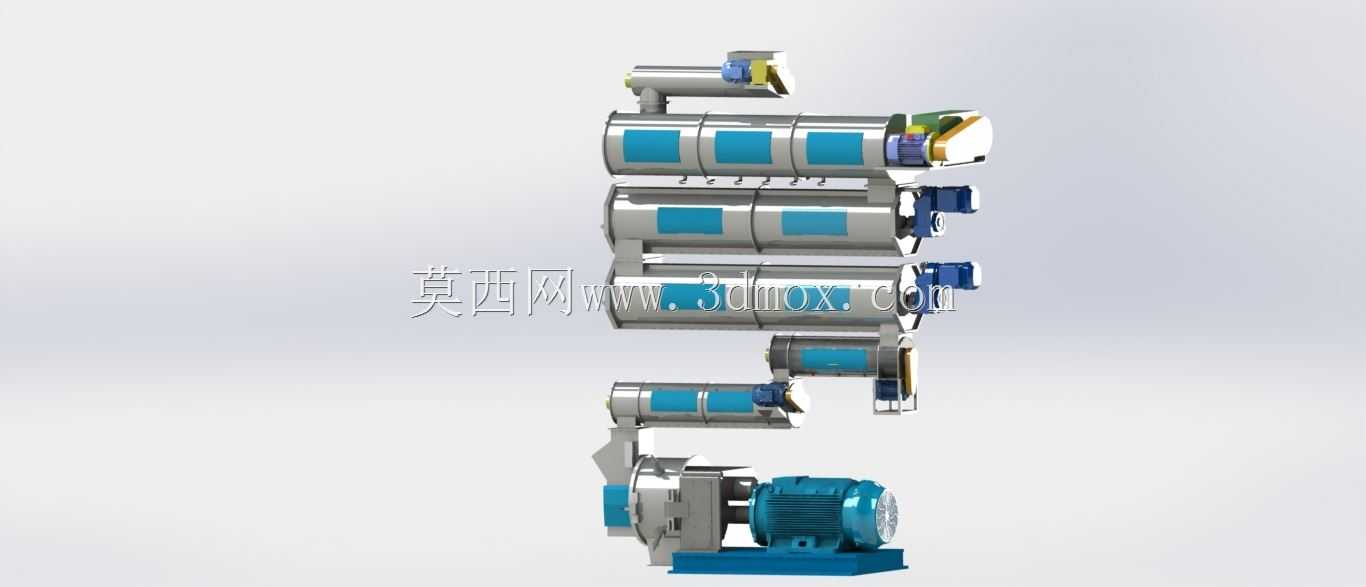

多层调质制粒成套加工设备三维结构

　　这套多层排布的调质制粒组合设备，主要面向规模化饲料加工、生物质颗粒燃料生产场景，是原料熟化成型工段的核心作业单元，整套结构采用垂直叠装的布局逻辑，能在有限的车间占地空间内拉长原料调质滞留时长，无需额外占用水平输送路径，从原料进料端到颗粒挤出端的流道全程封闭，避免加工过程中物料散落与粉尘外溢。最下层的驱动单元采用直联传动结构，电机输出端通过联轴器与制粒腔的主轴连接，传动路径短、扭矩损耗低，安装时需要预留电机侧的检修空间，保证散热风道无遮挡，电机底座与主机机架采用螺栓刚性连接，配套的减震垫能抵消满负荷运行时的径向跳动，避免传动部件出现偏磨。叠装的多层调质筒体均采用夹套保温结构，筒内布置带可调角度桨叶的搅拌轴，

　　每层筒体之间通过错位布置的落料口连通，物料在筒内被桨叶不断翻动推进的同时，与通入的蒸汽充分接触完成熟化过程，每层调质筒的端盖都设置了快开检修口，方便日常清理残留物料、更换磨损桨叶，筒体侧面预留的温度、压力检测接口可直接配套在线监测元件，实时把控调质过程的工艺参数。最上层的进料端设置了防堵进料绞龙，能均匀承接上游输送设备送来的粉料，避免物料结拱导致进料不均，进料口旁的调节挡板可根据不同物料的容重调整进料开度，匹配不同产能的作业需求。制粒主机腔体位于调质单元下方，内部的压辊、环模组件采用快装结构设计，更换不同压缩比的环模即可适配畜禽饲料、水产饲料、生物质木屑颗粒等不同物料的成型需求，腔体外部的观察门可随时查看内部压辊与环模的贴合状态，

　　运行时无需拆解即可判断是否需要调整压辊间隙。整套设备的安装基准以最下层的制粒主机底座为定位基准，叠装的调质筒体逐层找正同轴度，每层筒体之间的连接法兰需加装密封垫片，避免蒸汽泄漏导致调质温度不足，设备周边需要预留不小于1.2米的操作维护通道，上层调质筒的顶部需要预留吊装空间，方便后期检修时吊运搅拌轴等重型部件。从结构设计逻辑来看，垂直叠层的布局除了节省占地，还能借助物料自身重力完成层间输送，省去了层间水平输送设备的投入，同时减少了物料在输送过程中的温度损耗，保证进入制粒腔的物料温度、熟化度均匀稳定，有效降低制粒过程的吨料电耗，提升成型颗粒的耐水性与均匀度。筒体上的蓝色标识块为检修定位标识，对应每层桨叶轴的检修位置，

　　现场运维人员可通过标识快速定位需要拆解的法兰位置，减少停机检修时长。设备的所有转动部件都配套了防护壳体，外露的联轴器、轴端位置都设置了安全防护罩，符合生产车间的安全作业规范，蒸汽管路接口统一布置在筒体侧面，方便车间蒸汽管路的排布连接，冷凝水排放口设置在每层筒体的最低位置，开机前可排空筒内冷凝水，避免物料遇水结团堵塞流道。
