带格栅端盖盘式电机三维结构设计

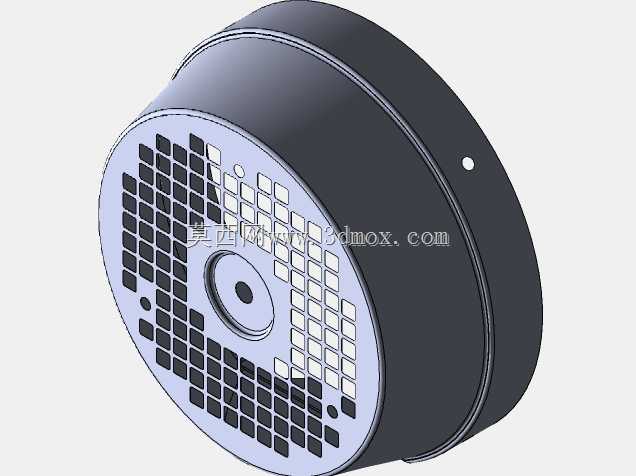

　　这款盘式电机的结构设计，最先要考虑的是安装空间的适配性，区别于常规长筒型圆柱电机，它采用轴向扁平化的布局，整体轴向尺寸远小于同功率的径向磁通电机，在安装时不需要预留过长的轴向进深，特别适合安装在设备端面、狭小传动舱、直接驱动轮组这类对轴向空间有严格限制的场景，比如自动化输送线的辊筒内置驱动、小型工作台的回转驱动、便携机电设备的动力输出端，都能利用它的扁平特性减少设备整体的体积冗余。从功能实现的角度看，前端的格栅式端盖不是单纯的装饰结构，格栅的开孔率经过反复校核，既要保证电机运行时内部绕组、轴承部位的空气流通，带走铜损和铁损产生的热量，避免长时间运行下温升过高导致绝缘老化，又要兼顾端盖的结构强度，格栅的筋条宽度、

　　排布密度都做了对应优化，不会因为开孔过多导致端盖受轴向冲击时发生形变，同时格栅的网格尺寸也做了限制，能阻挡设备运行环境中较大的金属切屑、硬质杂物进入电机内部，刮擦绕组绝缘层或者卡滞转子，在普通工业车间无额外密封防护的安装场景下，能减少日常维护的清理频次。设计过程中，端盖中心的轴承室定位是核心公差控制点，轴承室与电机定子轴线的同轴度公差需要控制在0.02mm以内，才能保证转子转动时的跳动量在允许范围内，避免运行时出现异常振动、轴承偏磨的问题，端盖上的小定位孔是用于安装时和设备基座的定位销配合，快速找准安装同轴度，减少现场安装时的调校时间，不需要反复打表调整电机轴线和负载轴线的对中度。从安装边界来看，电机的外壳采用光滑圆柱面设计，

　　圆柱面的直径公差取h7级，既可以采用法兰端面贴合安装，通过端盖周边的预留安装孔锁付螺栓，也可以采用圆柱面抱紧式安装，适配不同设备的安装结构，不需要额外定制转接法兰；电机尾部的出线位置做了内嵌式设计，不会因为接线端子突出外壳导致安装时和周边结构产生干涉，接线部位的密封槽可以适配常规的橡胶密封圈，在有少量切削液、粉尘的工况下也能满足基础的防护要求。在实际选型适配时，这款电机的输出特性偏向低转速大扭矩，不需要额外搭配大减速比的减速机就能直接驱动中低负载的回转部件，能减少传动链上的零件数量，降低整套传动结构的装配复杂度，同时因为轴向尺寸短，整套驱动单元的转动惯量更小，在需要频繁启停、正反转切换的工况下，

　　响应速度比长筒型电机搭配减速机的组合更快，也能减少启停过程中的冲击对传动零件的损伤。格栅端盖的可拆卸设计也考虑了后期维护的需求，不需要拆解电机整体外壳，只需要拆下前端盖就能清理格栅缝隙中堆积的粉尘、纤维杂物，检查前端轴承的润滑状态，日常维护的操作空间要求更低，在设备排布密集的生产线现场，不需要将电机从设备上完全拆下就能完成常规保养作业。外壳的壁厚设计也兼顾了散热和刚性需求，外壳采用一体式拉伸结构，没有多余的拼接缝，既可以通过外壳表面直接散出部分热量，也能保证电机在受到轻微径向碰撞时不会发生形变，避免定子和转子之间的气隙不均匀导致的运行异响、扭矩输出不稳定问题。
