包装线瓶体预洗消毒PW1000设备结构

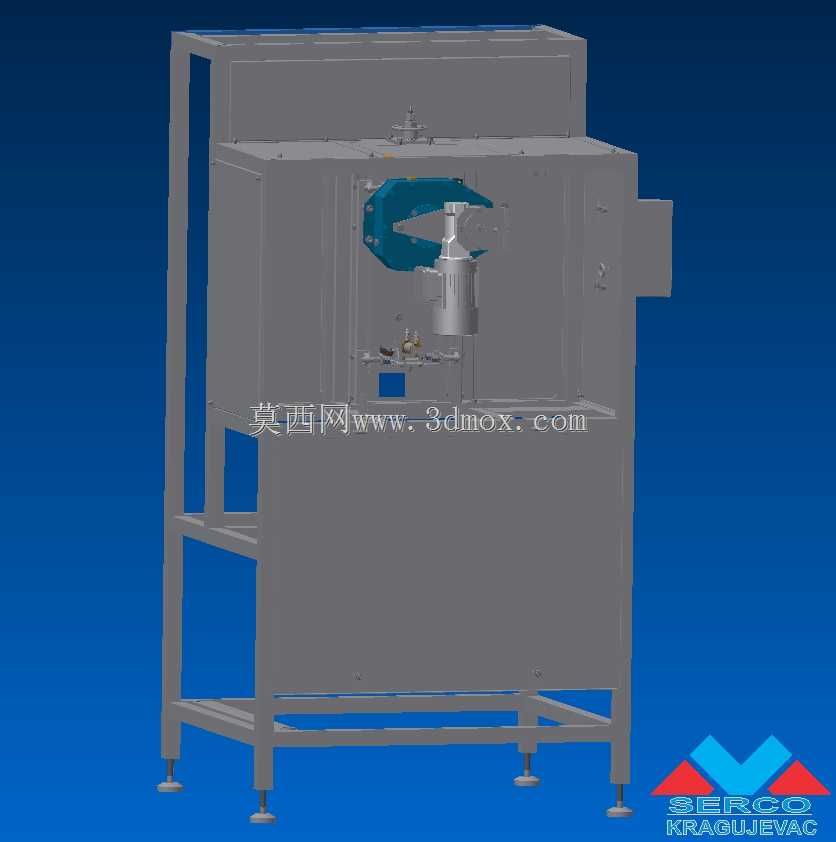

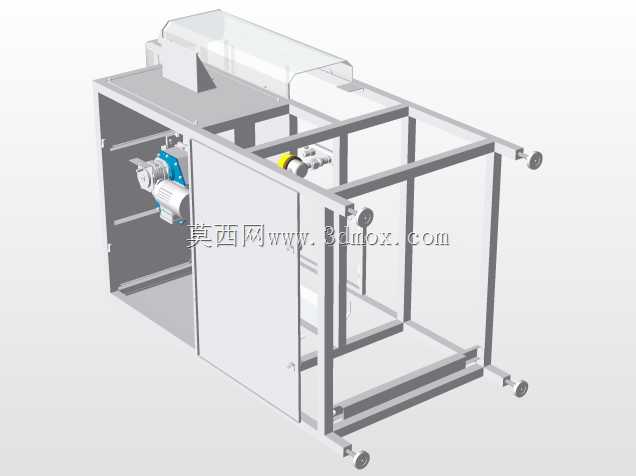

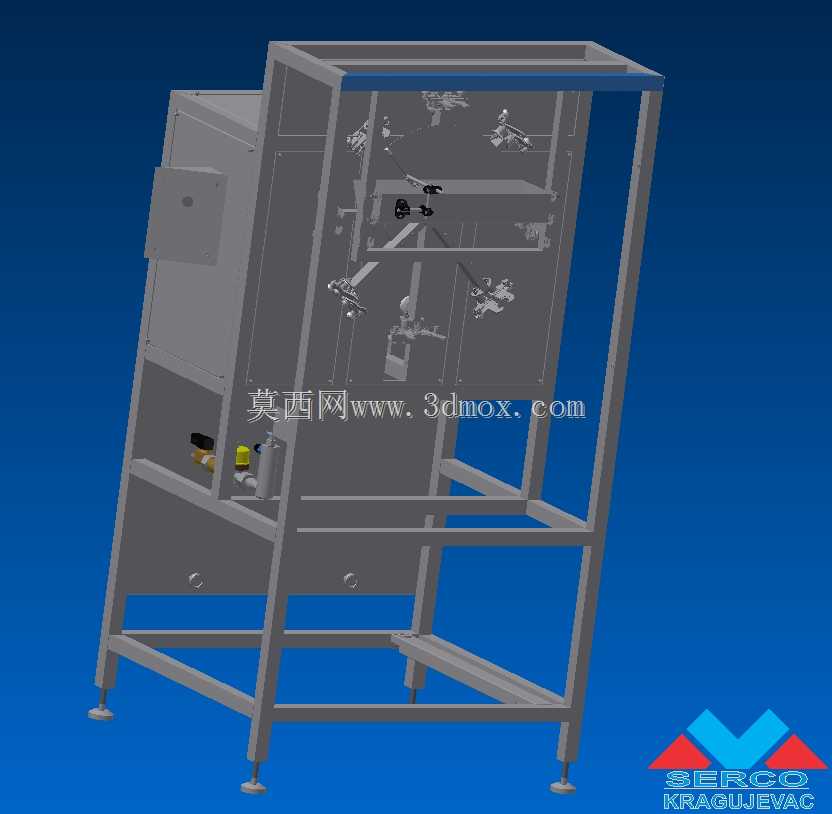

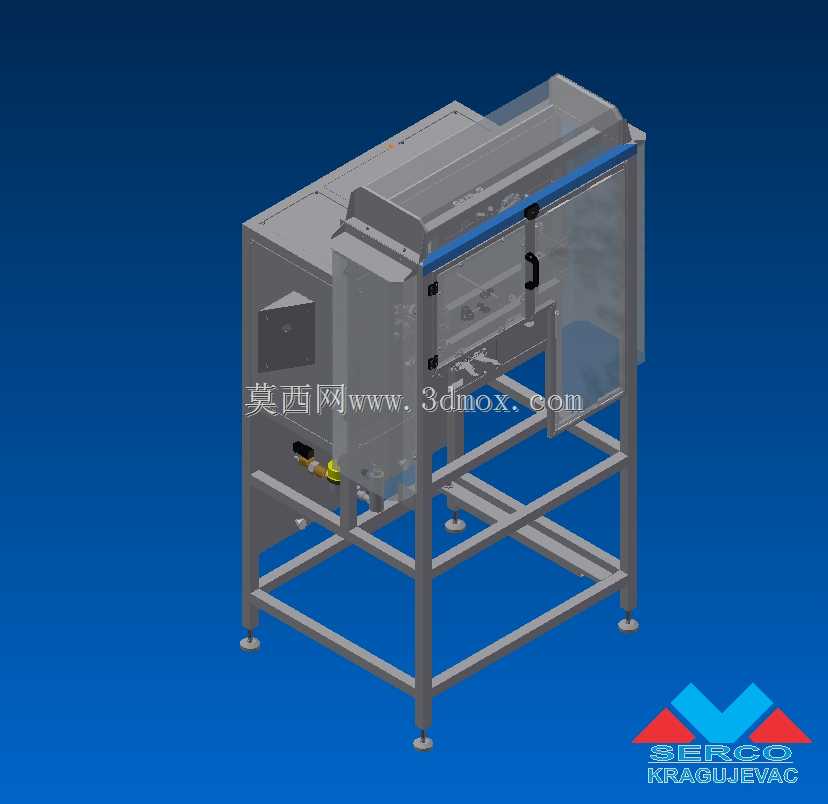

　　在食品、日化类瓶装产品的包装产线前段，瓶体进入灌装工序前的清洁度直接决定最终成品的卫生指标，不少中小产能产线此前要么搭配独立的离线洗瓶工位靠人工转运，要么用直列式冲瓶机存在清洁盲区、耗液量大的问题，这款PW1000预洗设备正是针对这类场景做的结构优化。从三维结构来看，整机采用方通焊接的不锈钢机架作为承载主体，底部搭配可调脚杯，安装时可直接固定在洁净车间的环氧地坪上，无需额外做预埋基础，机架整体的长宽高预留了产线对接的安装边界，进料端高度可匹配常规的瓶装线网带输送机高度，出料端可直接对接后续的烘干或灌装工位，不需要额外增设过渡转运输送结构。

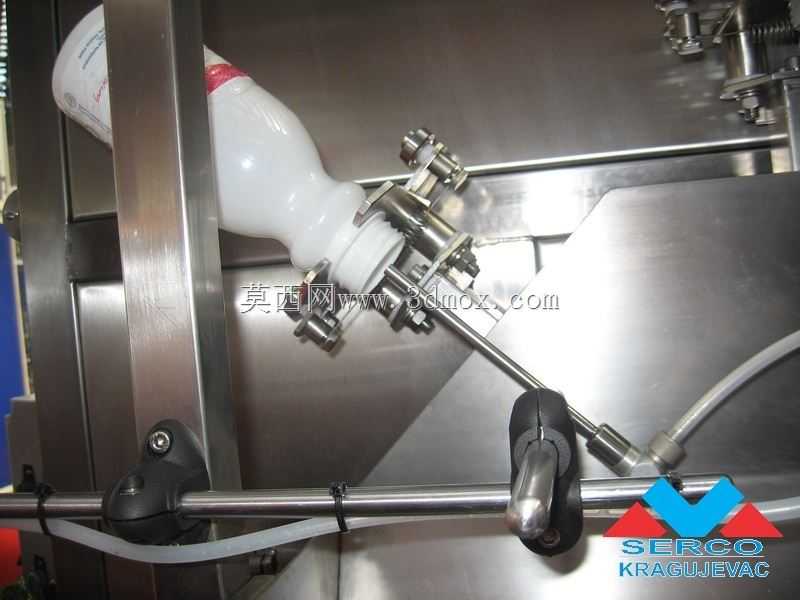

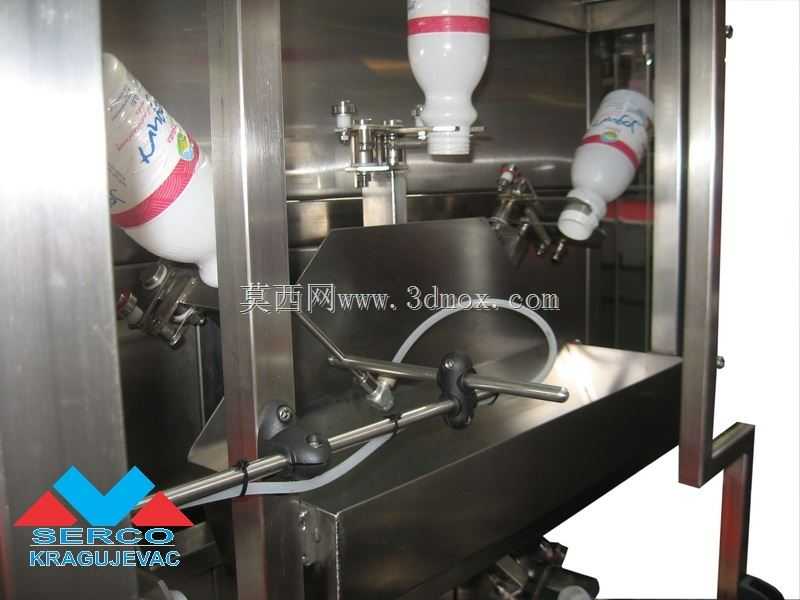

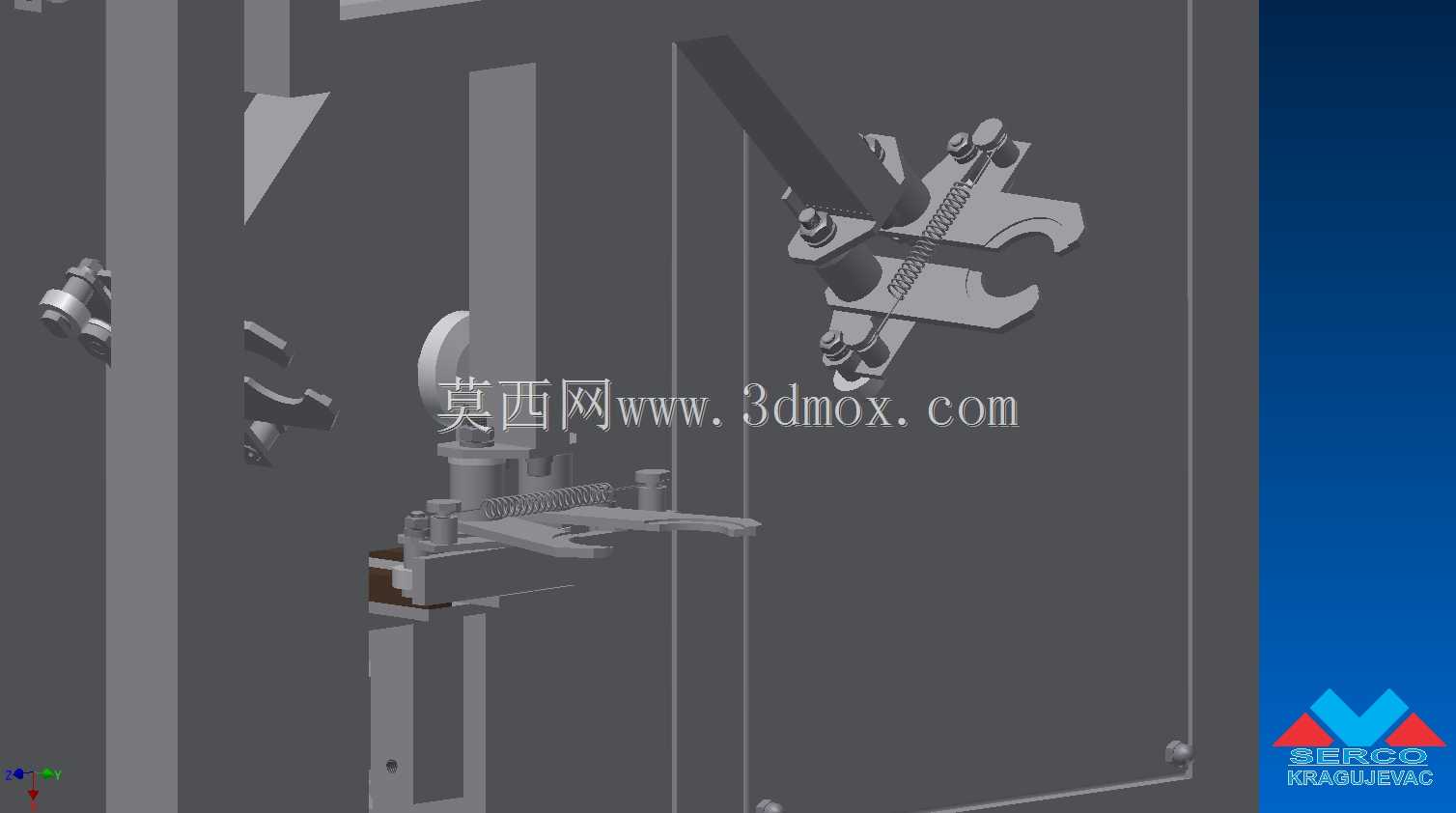

　　设备的核心工作腔采用椭圆形水平布局，这种结构设计并非为了造型美观，而是考虑到不同规格瓶型的清洗需求，椭圆形的腔体内部没有直角死角，一方面减少清洁液残留的积垢区域，另一方面给内部的多组喷嘴预留了足够的调整空间，操作人员无需拆解腔体护板，就可以从侧面的检修位调整喷嘴的喷射角度，适配从200ml小口径玻璃瓶到2L大口径塑料瓶的不同清洗需求，不管是瓶内壁、瓶底还是螺纹口位置，都能被喷射流覆盖。设备自带的瓶体输送结构采用卡瓶式导向设计，瓶体进入腔体后会被导向机构固定姿态，随输送链缓慢通过清洗区，不会因为喷射压力出现倒瓶、卡瓶的问题，针对不同高度的瓶型，只需要调整导向栏的上下安装位置即可完成适配，不需要更换整套工装。

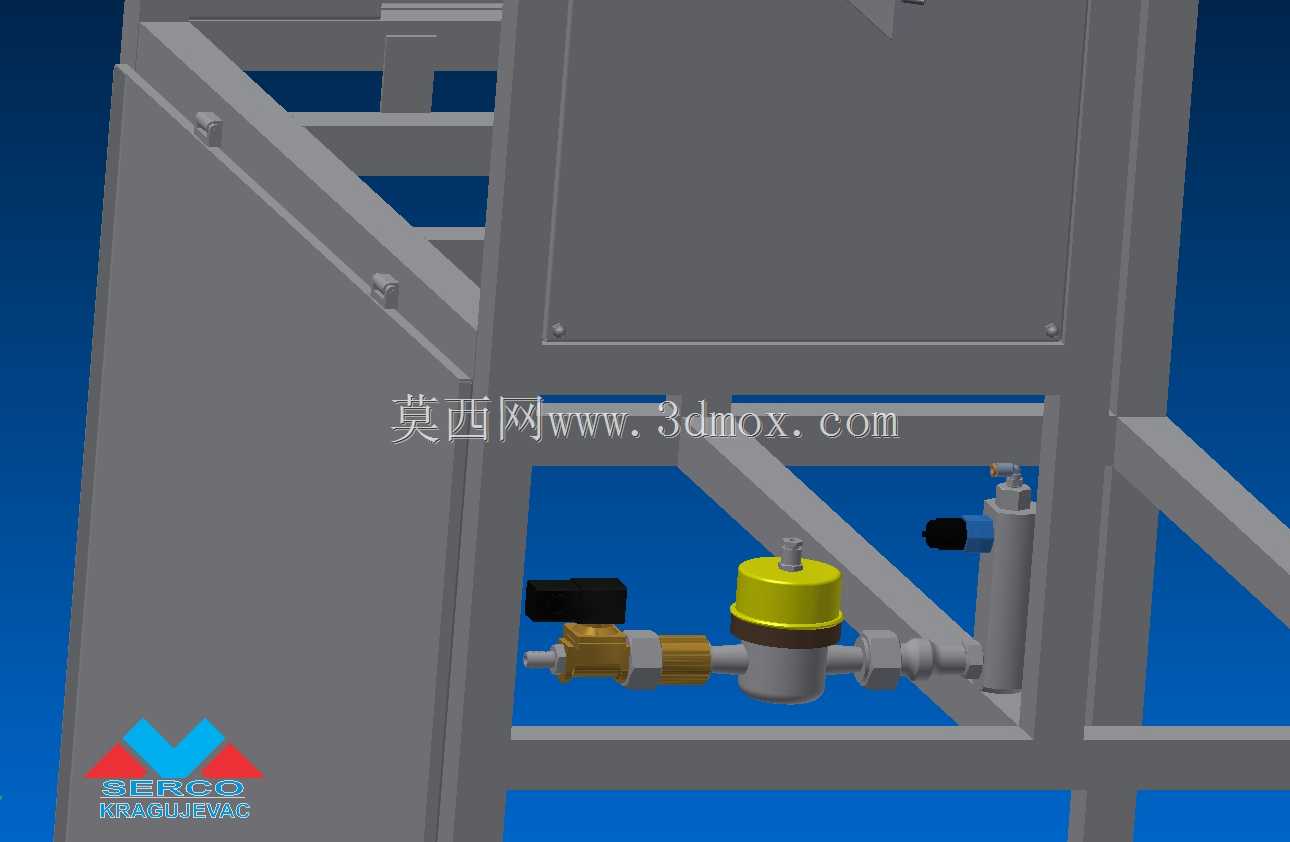

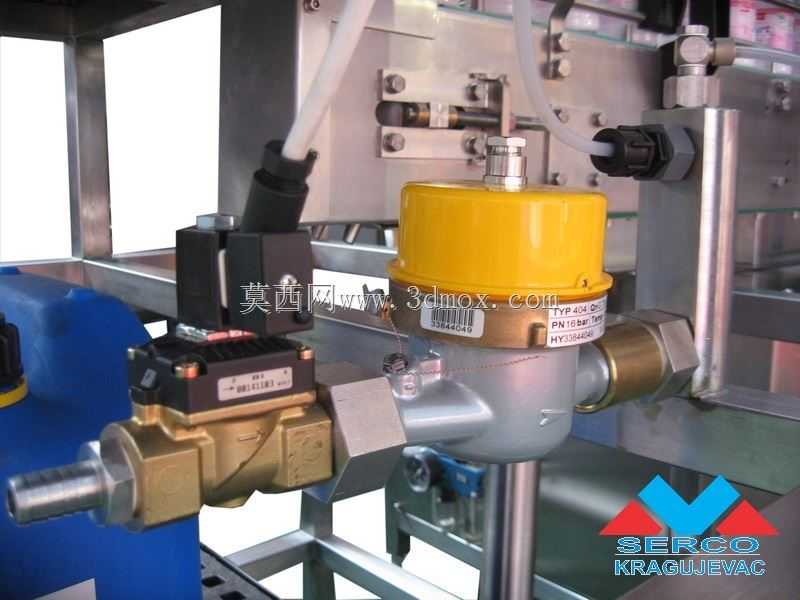

　　在流体回路设计上，设备做了分路供液的结构，一路是清洁液/消毒水的直喷回路，可根据生产工艺要求选择适配的清洁介质，不管是过氧乙酸类灭菌液、含氯消毒剂还是普通的食品级碱液，都可以通过更换供液泵的密封件来适配，供液压力可通过回路的调压阀独立调整，避免压力过大冲坏薄壁塑料瓶，或是压力不足导致清洁不到位；另一路是灭菌液循环回路，针对成本较高的过氧乙酸类灭菌介质，设备在腔体底部设置了过滤收集槽，经过粗滤后的灭菌液可以回流到储液箱循环使用，过滤槽采用快拆式滤网结构，生产间隙可以直接抽出滤网清理掉瓶体带入的纸屑、浮尘等杂质，不需要排空整个储液箱就能完成维护，能大幅降低生产过程中的耗材成本。

　　设备的外护板部分，工作区正面采用透明有机玻璃作为观察窗，生产过程中操作人员可以直接观察到内部喷嘴的工作状态、瓶体的输送情况，一旦出现卡瓶、喷嘴堵塞的问题可以第一时间发现，不需要频繁停机开盖检查；电气控制部分的安装位设置在机架侧面的密封电箱内，电箱防护等级适配洁净车间的冲洗清洁要求，日常做车间卫生消杀时不用担心液体溅入导致电气故障。机架底部预留了储液箱、供液泵的安装空间，整体结构紧凑，不会额外占用产线的横向空间，对于现有产线的升级改造来说，只需要替换原有产线前段的对应工位即可，不需要对整条产线的布局做大规模调整。

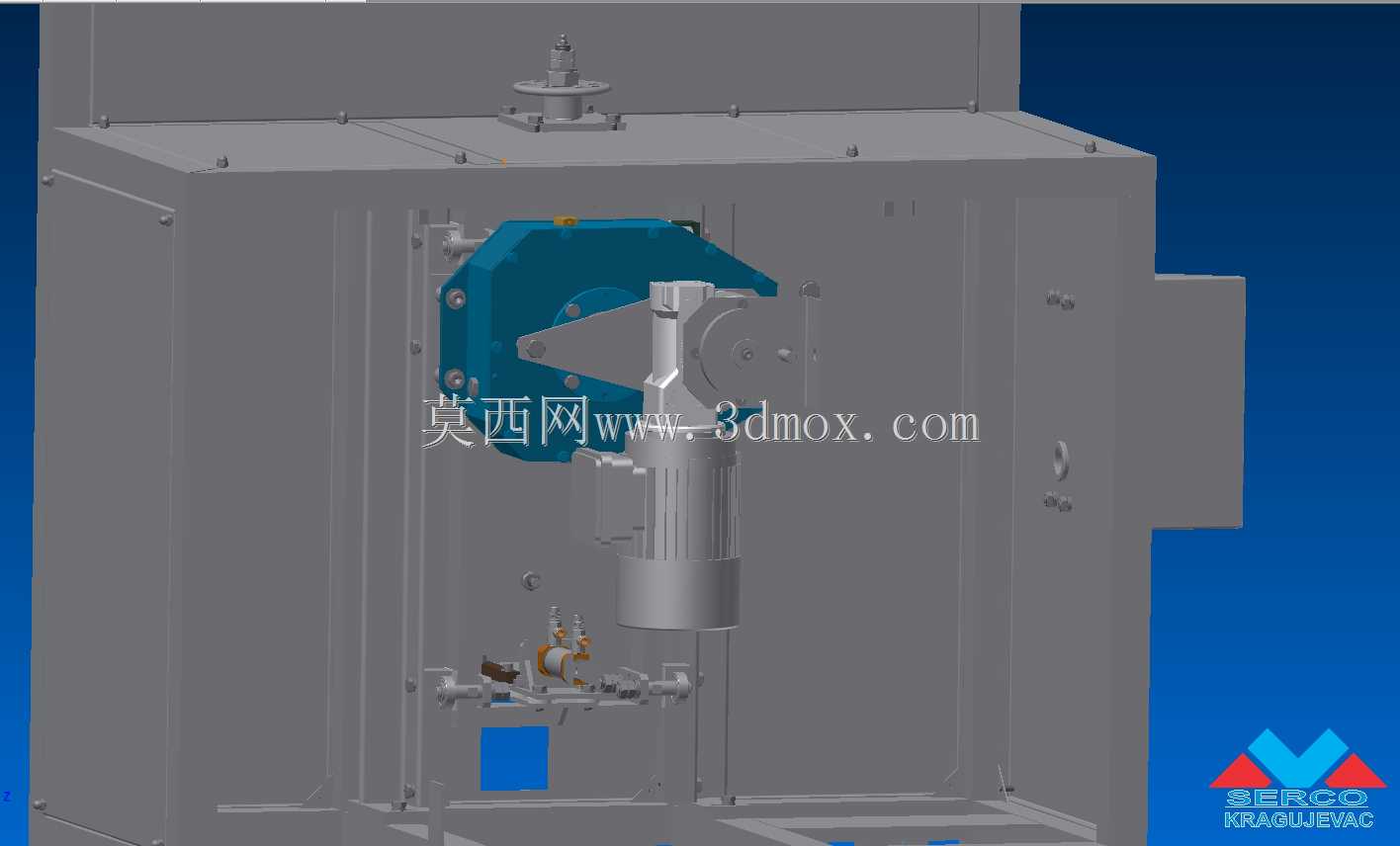

　　从结构设计的细节来看，所有与液体接触的部件都采用不锈钢或耐腐蚀非金属材质，避免长期接触消毒液体出现锈蚀污染瓶体的问题；机架的焊接位置都做了圆角打磨处理，没有尖锐的棱角，符合食品生产车间的设备安全规范；输送链的驱动端设置了过载保护结构，一旦出现卡瓶过载的情况会自动停机并触发提示，避免硬拉扯损坏输送结构或瓶体。和传统的直列式冲瓶设备相比，这款设备可以独立作为离线洗瓶工位使用，搭配单独的进料出料台就能完成小批量瓶体的清洗消毒作业，也可以直接接入自动化包装线实现连续生产，适配性更强。
