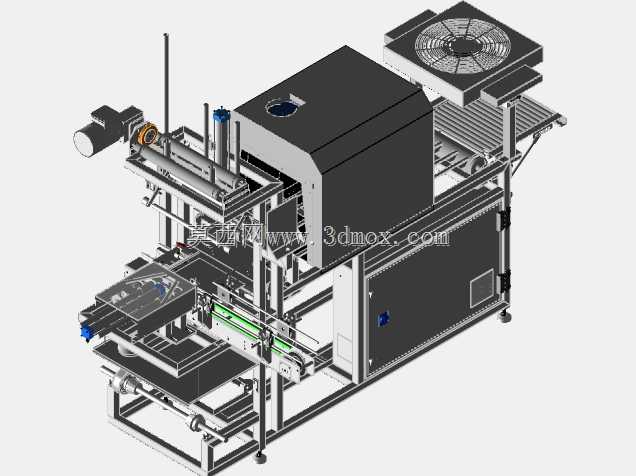

瓶体成组热收缩箔材包装生产线结构

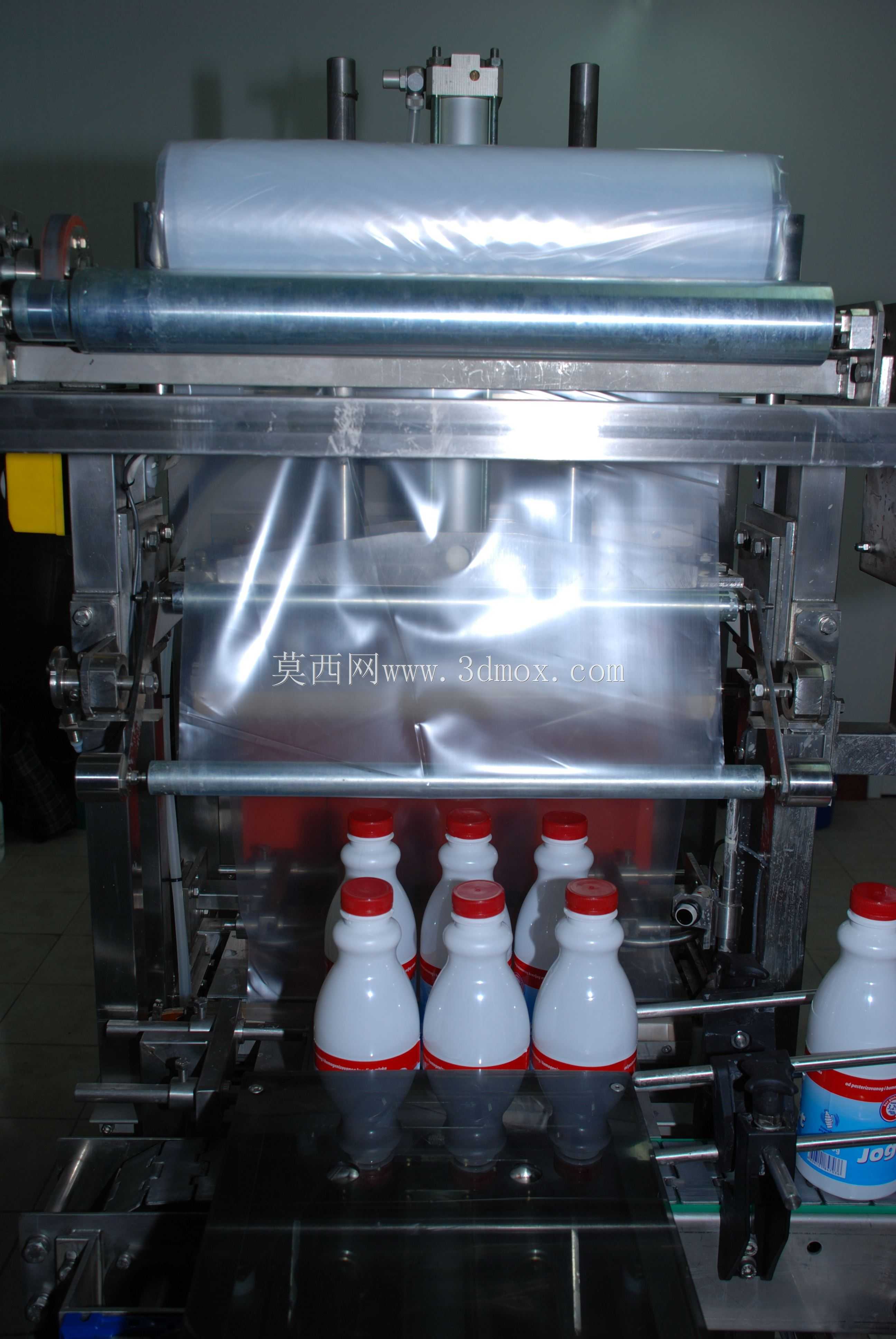

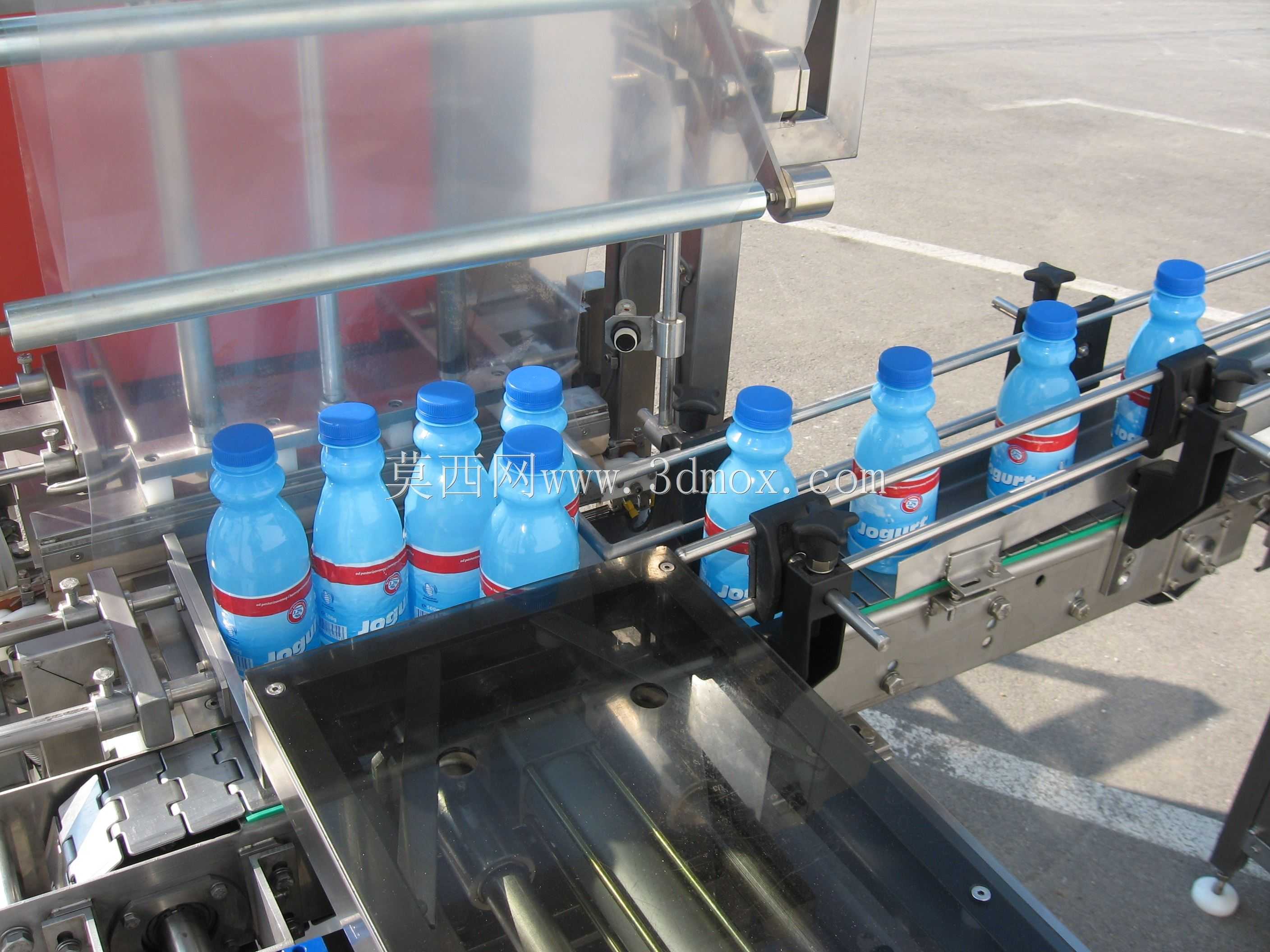

　　在快消品瓶装产品的后段包装工序里，单瓶完成灌装、贴标后的成组集包环节，一直是产线节拍匹配、包材适配性调试的核心节点，这套箔材热收缩包装设备的三维结构，正是针对瓶装产品成组外覆包装的工况做的完整设计落地。从实际产线布局的安装边界来看，设备整体采用分段式机架拼接结构，进料段预留了与上游输送线对接的可调高度接口，机架底部配置可调脚杯，可适配车间地面±15mm的高度差，安装时无需额外做预埋地基，只要保证进料段输送面与上游线体的高度差控制在5mm以内，就能避免瓶体输送过程中出现卡滞、倒瓶的问题。设备的核心功能逻辑围绕箔材包覆、热收缩定型、输出冷却三个核心工序展开，进料端配置的分瓶机构，可根据包装规格调整栏栅间距，既能实现单瓶独立包覆，

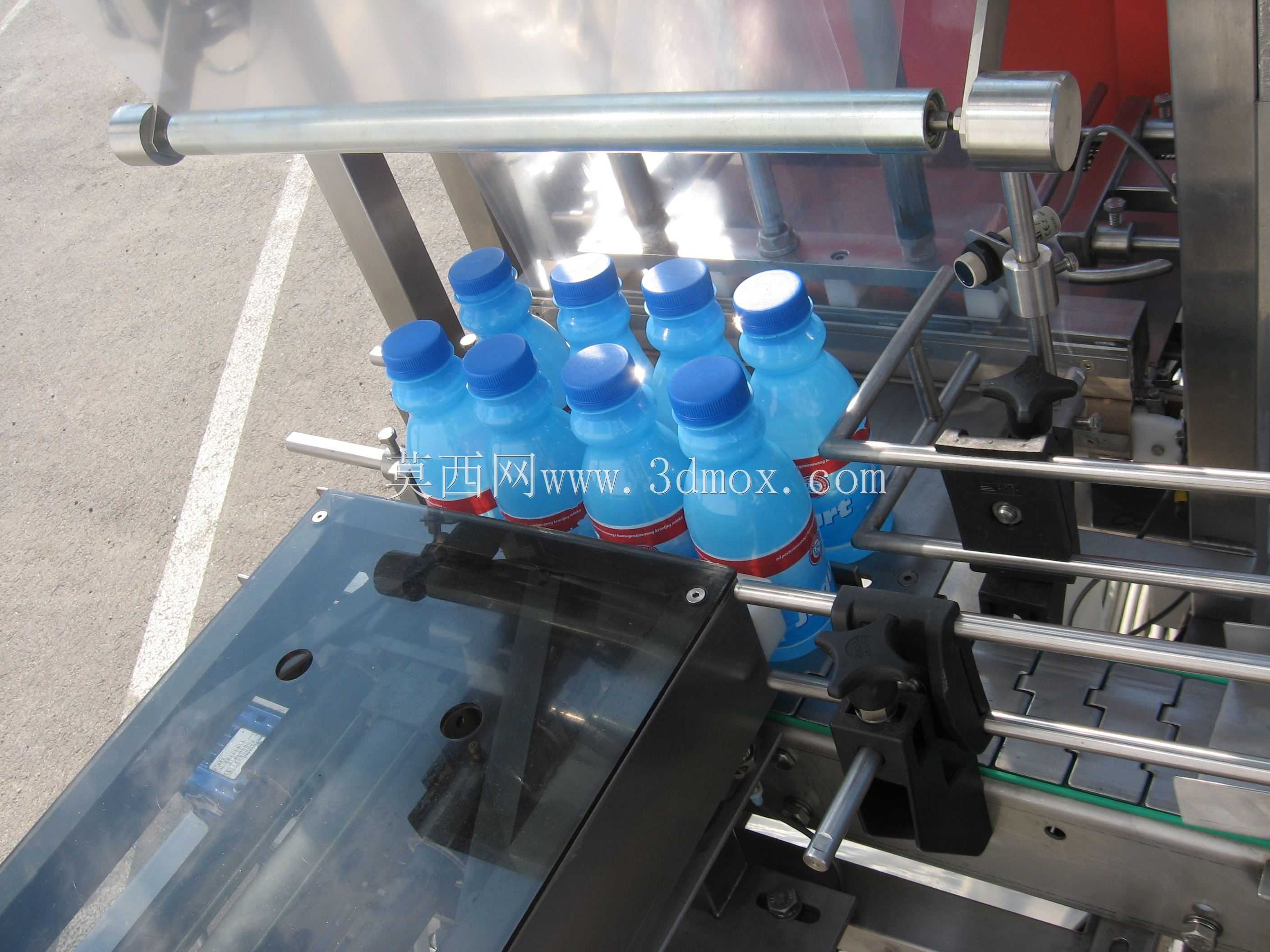

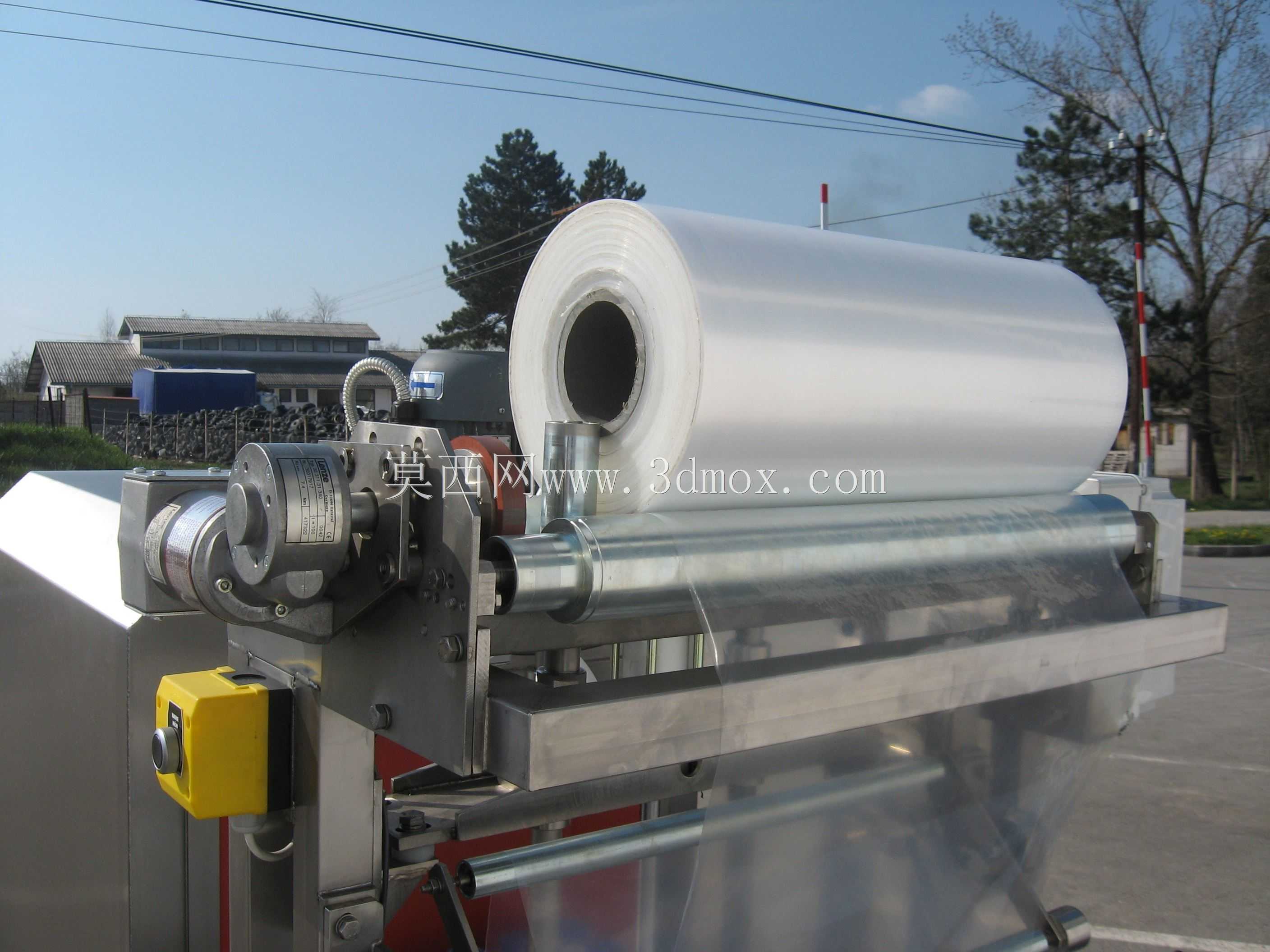

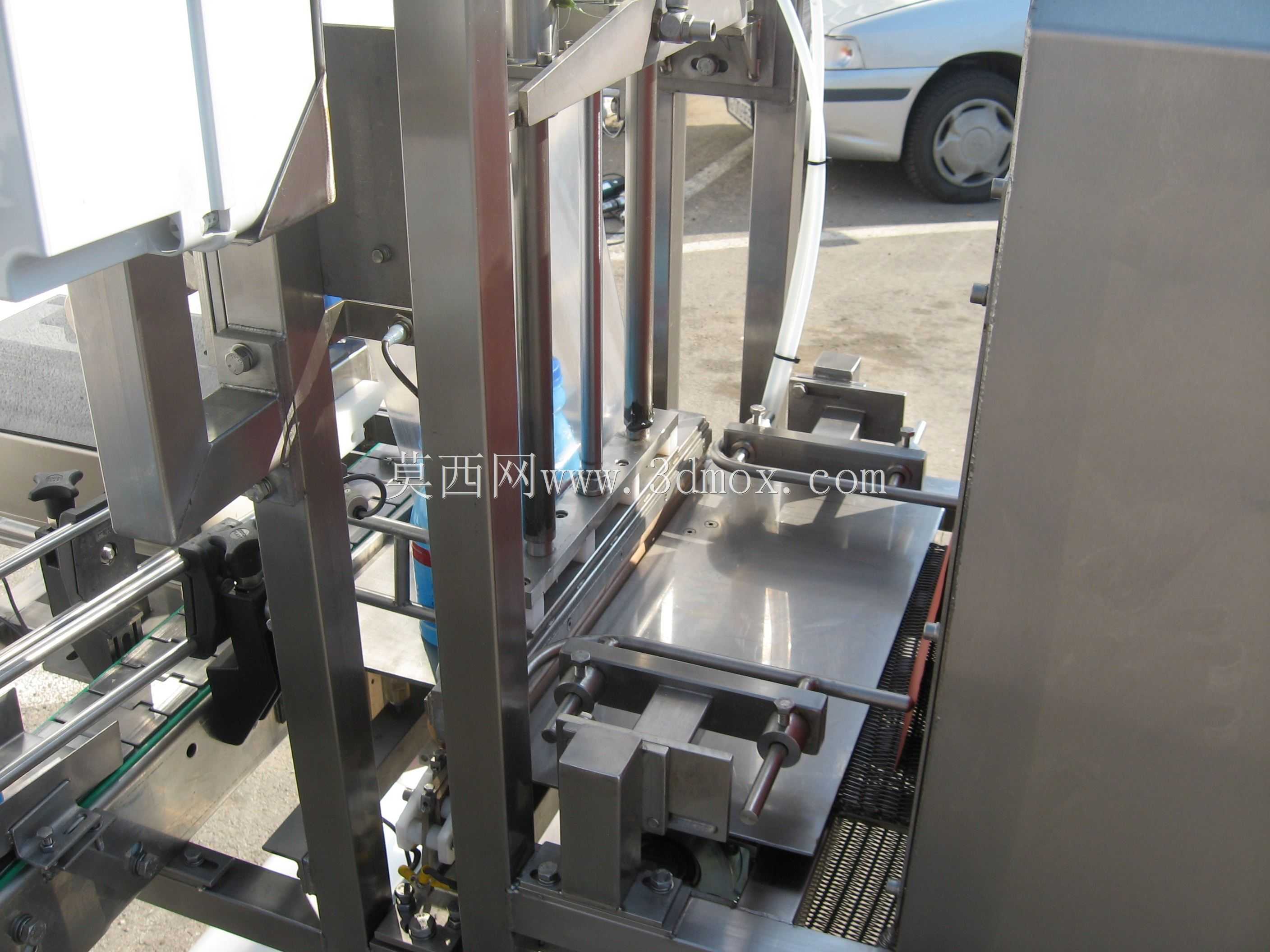

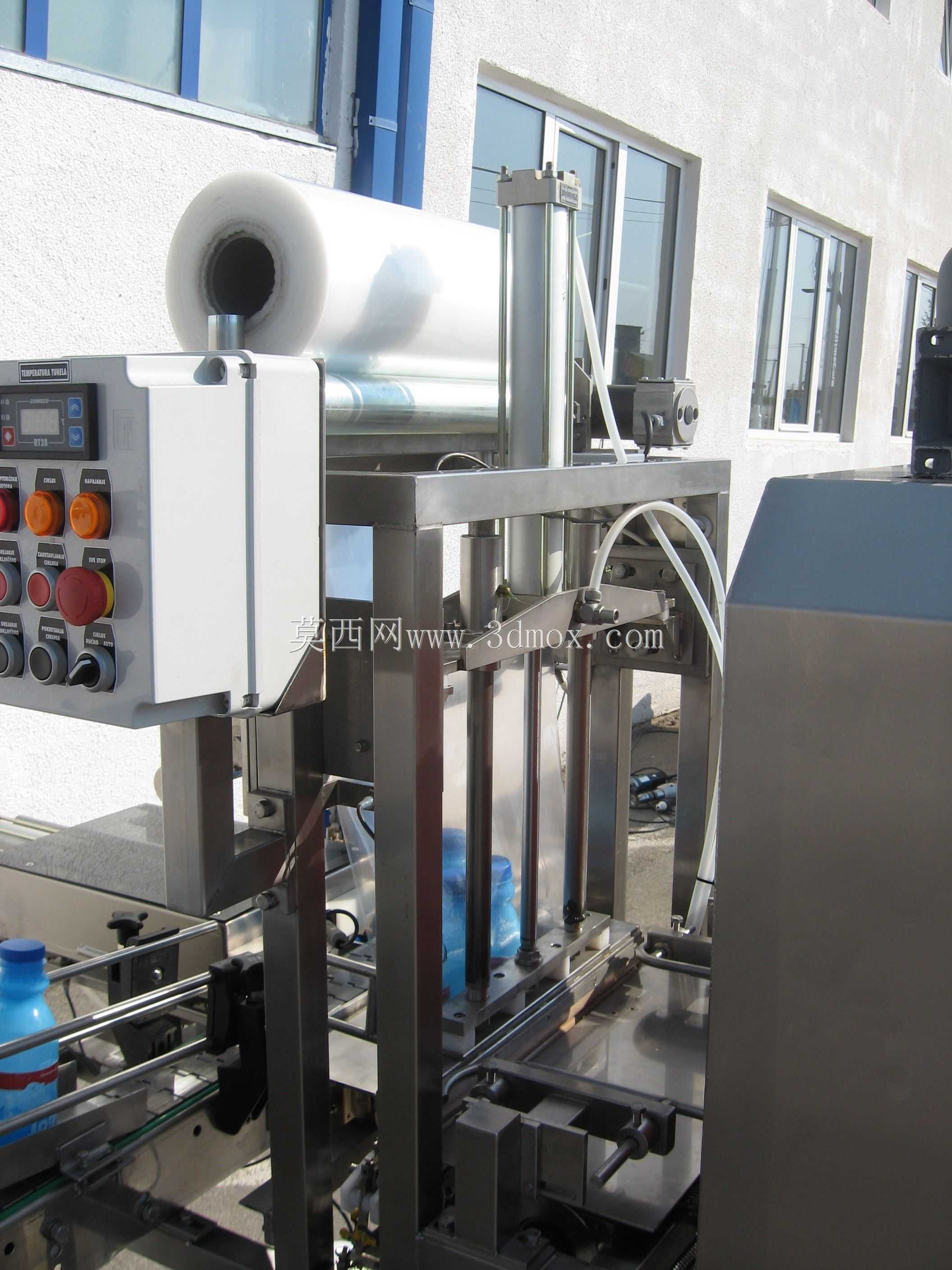

　　也能完成6瓶、12瓶等不同规格的成组规整，分瓶拨轮的转速与输送线速度做了同步联动设计，避免拨瓶过程中对瓶身表面造成刮擦损伤，这一点在PET瓶、玻璃瓶等不同材质瓶体的适配测试中，都做了对应的结构间隙预留，拨轮与瓶身的接触位置采用软质包胶，接触压力可通过侧边的调节螺母做微调。箔材供料机构布置在设备中段侧方，采用卷料上料的方式，导辊组做了动平衡处理，避免高速走膜时出现箔材跑偏、褶皱的问题，封切位置的切刀采用恒温加热结构，封合温度可根据箔材材质（PVC、POF等不同热缩材质）做区间调整，封切后的接缝位置预留了2-3mm的压合宽度，保证热缩过程中不会出现接缝开裂的情况。热收缩舱布置在封切机构的下游位置，舱体顶部配置轴流风机做热风循环，

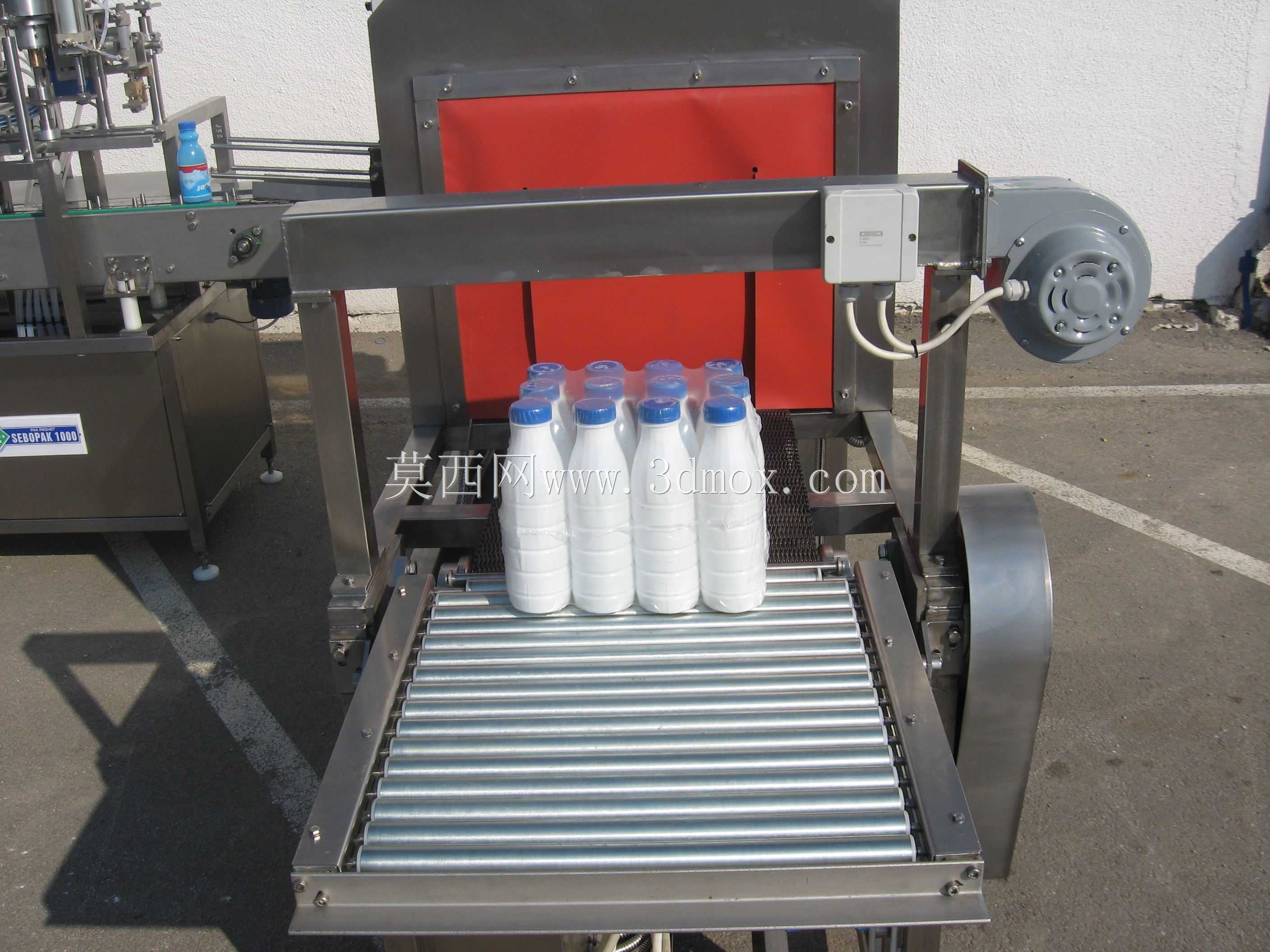

　　舱内的温度场做了导流板优化，避免局部温度过高导致箔材过缩、烧穿，或是温度不足导致收缩不平整、边角翘起的问题，舱体进出口位置配置了软质隔热帘，减少舱内热量外泄，降低车间环境的热负荷，同时也能避免操作人员误触高温舱壁。输出段的输送网带采用耐高温材质，长度预留了足够的冷却距离，保证箔材收缩定型后完全冷却，再输送到下游码垛工位，避免包材未冷却定型出现剐蹭变形。从设计思路上看，整套设备的机架主体采用方管焊接结构，焊接后做了整体去应力处理，避免长期运行过程中出现机架变形导致的传动部件同轴度偏差，所有传动辊的轴承座都采用可调式安装结构，后期维护时可快速调整皮带、输送链的张紧度，无需拆解大量结构件。设备侧边的维护门做了快拆式设计，

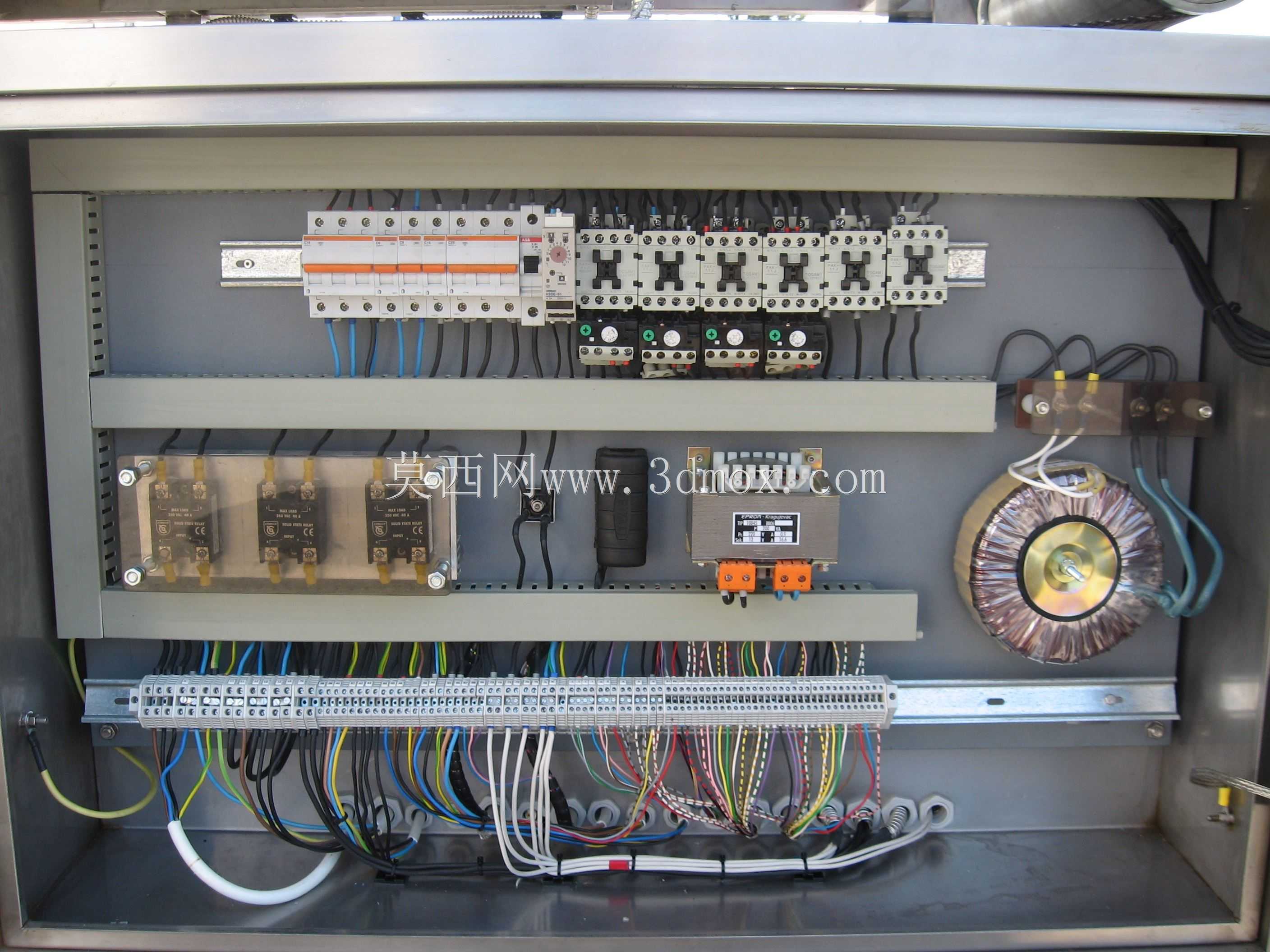

　　电气柜集成在设备主体侧方，减少了外部布线的杂乱问题，走线槽全部布置在机架内部，既避免车间清洁时水、灰尘进入线缆接头，也能让设备整体外观更规整。针对gorup成组包装的均匀性要求，设备的输送速度、热缩舱温度、风机转速三个核心参数做了联动匹配，当调整包装规格时，只需要在触控屏上选择对应的瓶组规格，系统会自动匹配对应的参数区间，减少操作人员的调试难度，也能保证不同批次包装的收缩效果一致，不会出现同批次产品有的包材过紧、有的松弛的问题。在实际工况适配中，这套设备可对接产能在每分钟30-50组的瓶装产线，整体占地长度控制在4.5米以内，宽度1.8米，高度2.2米，对于多数中小规模的瓶装生产车间来说，不需要对现有车间布局做大幅调整就能完成安装对接，设备的进料方向可根据车间布局做左进右出或者右进左出的定制调整，机架上预留了对应的安装孔位，不需要重新做结构焊接。另外，设备的热缩舱顶部的风机采用独立固定结构，减震垫做了加厚处理，避免风机运行时的振动传递到机架，导致输送过程中瓶体倾倒，所有与箔材接触的导辊表面都做了硬质阳极氧化处理，表面粗糙度控制在Ra0.8以下，避免长期走膜过程中刮伤箔材表面，影响包装后的外观质感。封切位置的废料收集结构也做了集成设计，切下的箔材边角料通过侧边的导槽落入收集盒，不需要操作人员频繁停机清理，减少非必要的停机时间。
