软饮料瓶装灌装封口包装设备结构

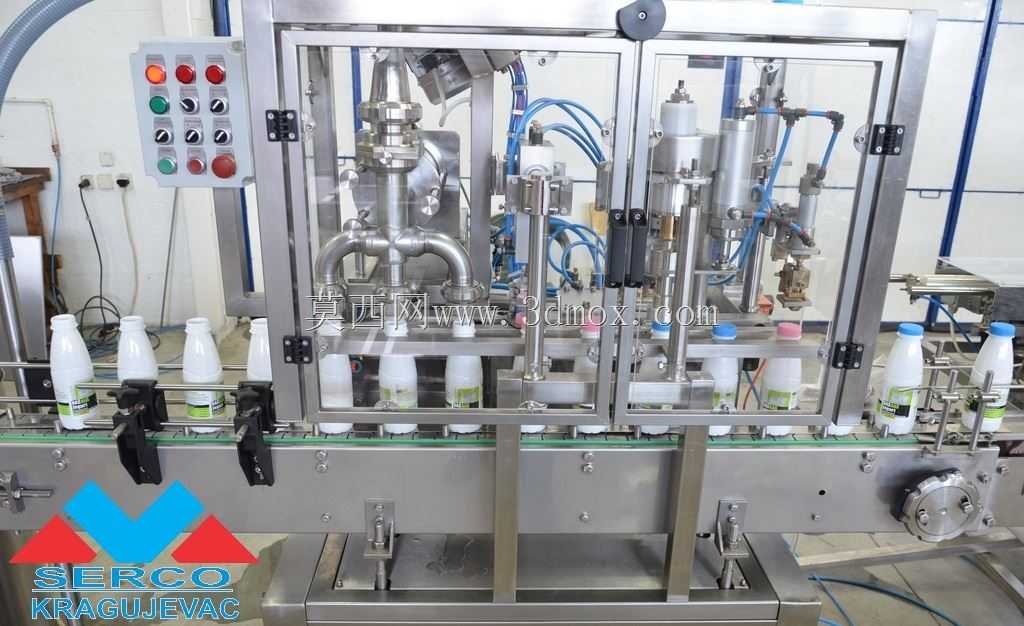

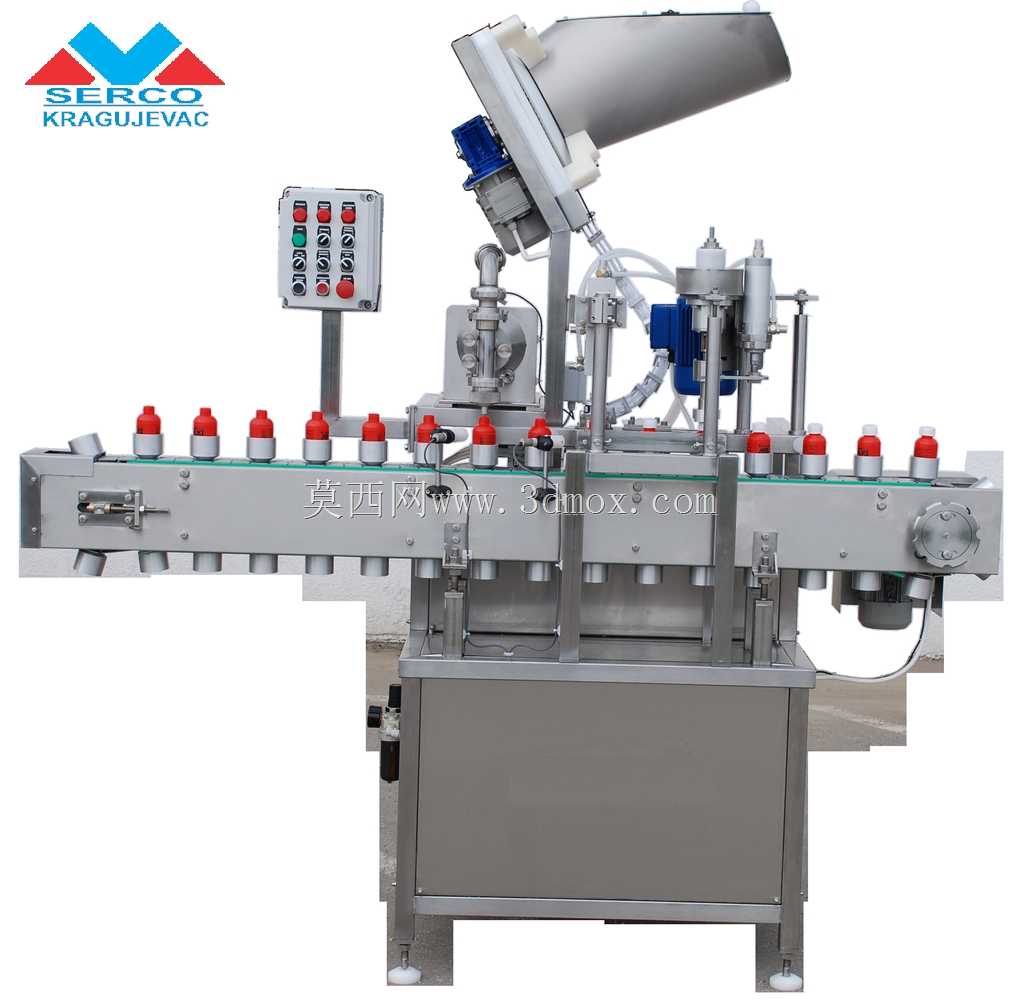

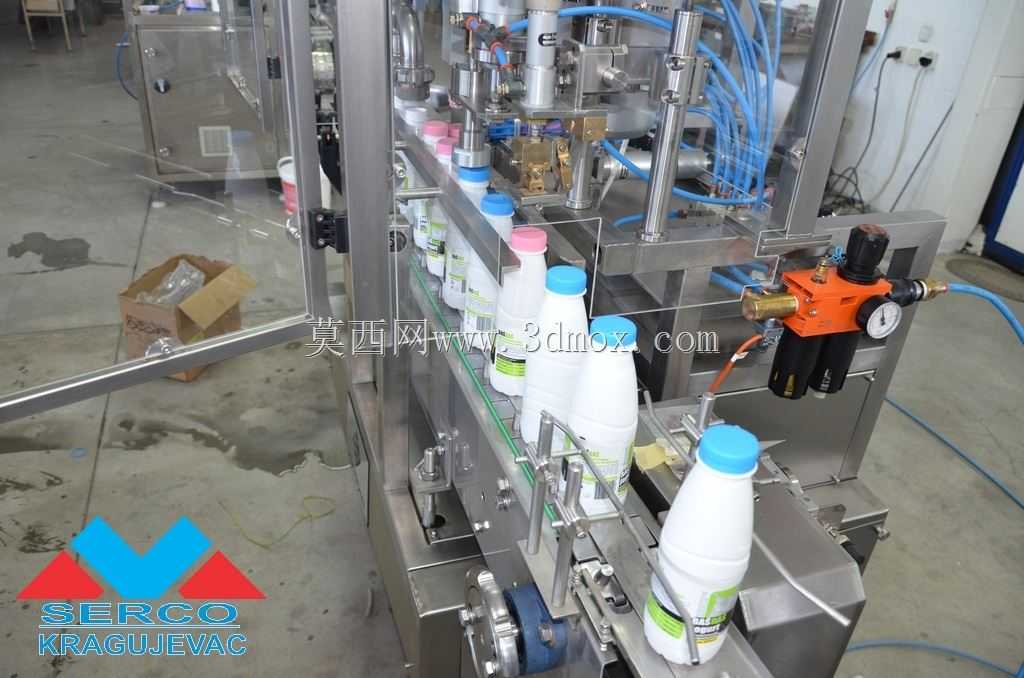

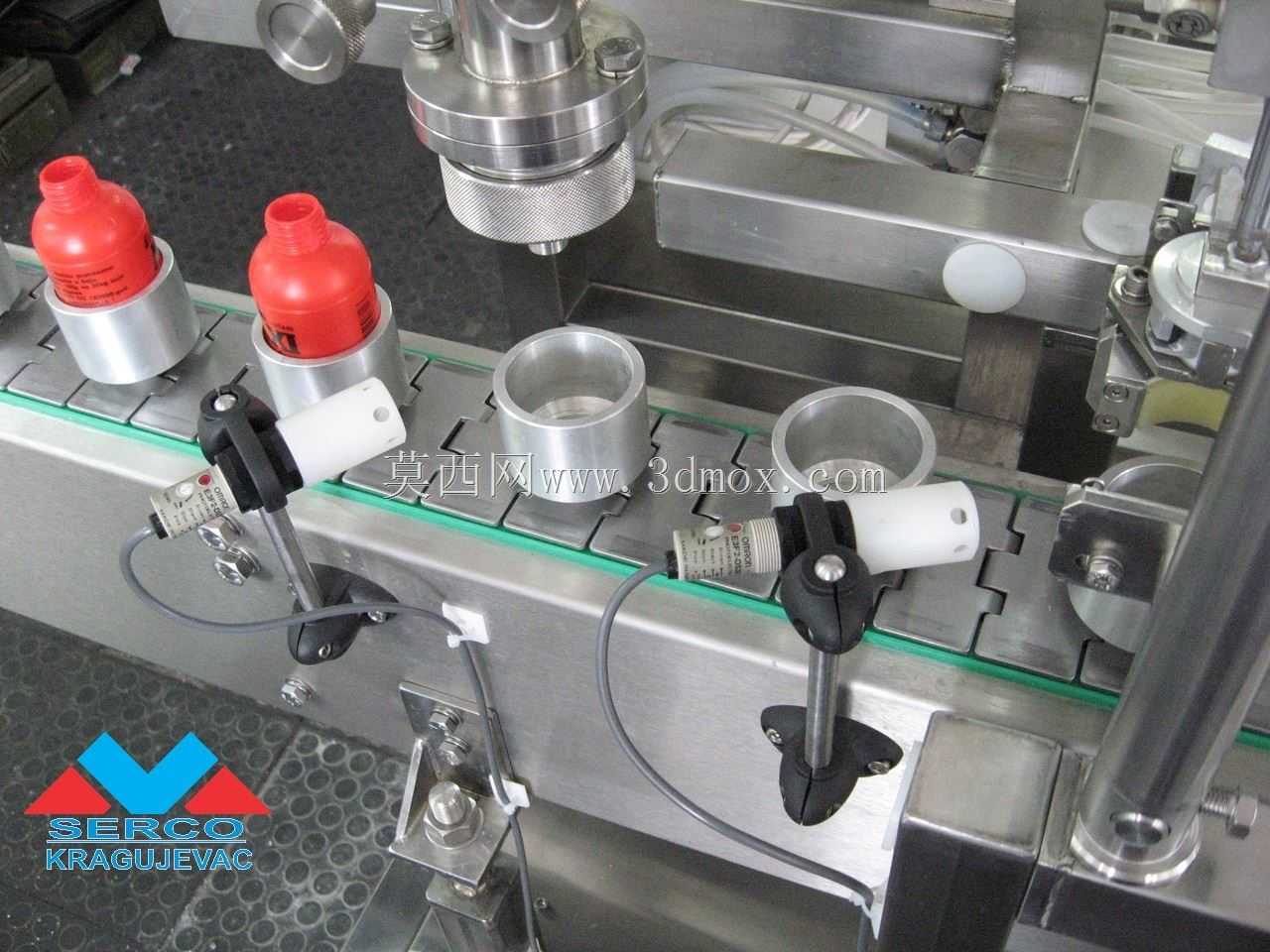

　　在液态食品生产的后段工序里，瓶装产品的包装环节直接决定产线的运转效率与成品合格率，这款针对1升容量塑料瓶设计的灌装包装设备，正是适配奶业、果汁加工、日化化工等行业软饮料灌装需求的专用机型。从产线布局的角度看，设备采用直线式输送架构，进瓶段对接上游理瓶机的出料端，瓶身通过侧部夹持导轨定位后依次进入各功能工位，全程无需额外的转位工装，能适配标准喉径的塑料瓶，也可通过调整夹持组件的间距兼容特殊尺寸瓶型，降低多品类生产时的换型成本。设备的功能模块沿输送方向依次排布，首先是加药工位，针对需要添加辅料、保鲜剂或风味组分的产品，采用定量柱塞式注料结构，注料头的升降行程可根据瓶身高度调整，注料精度控制在±1%以内，

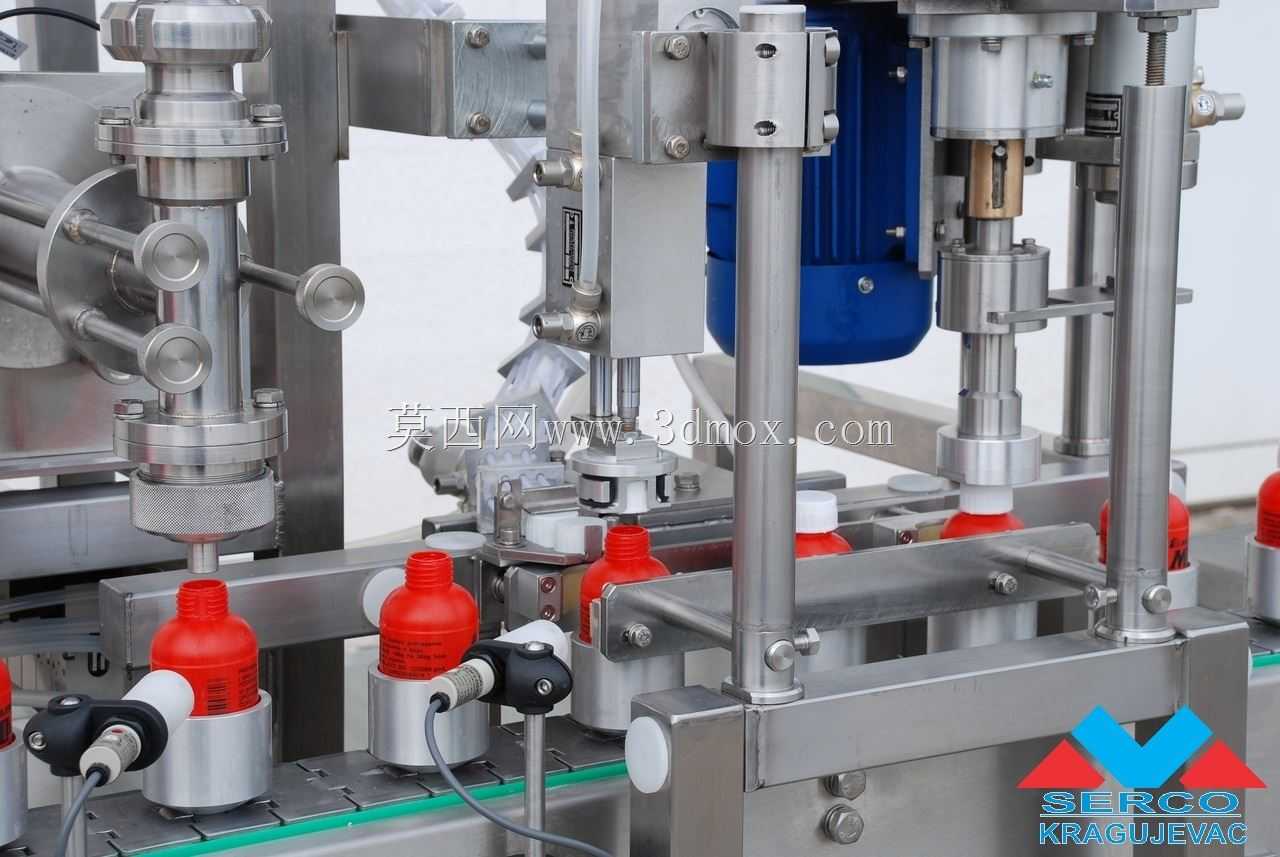

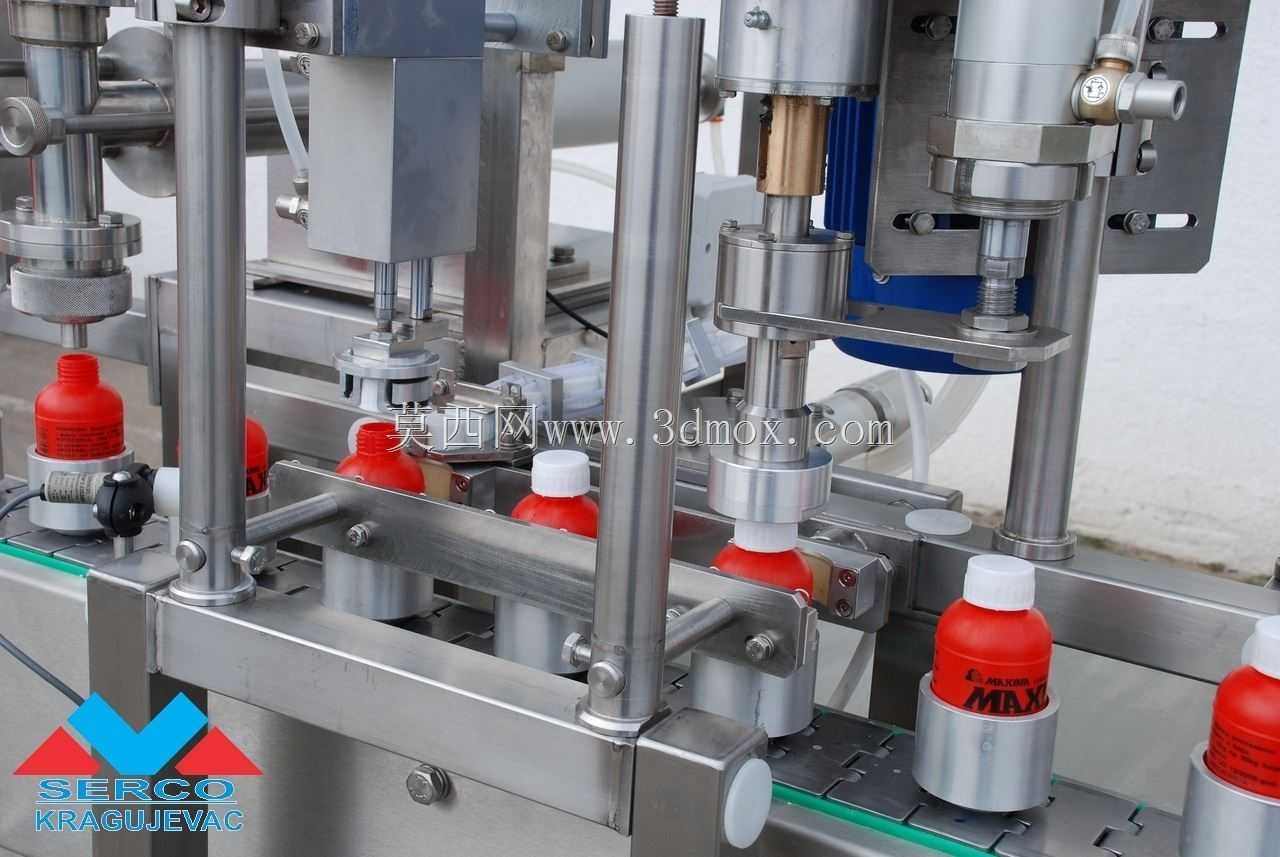

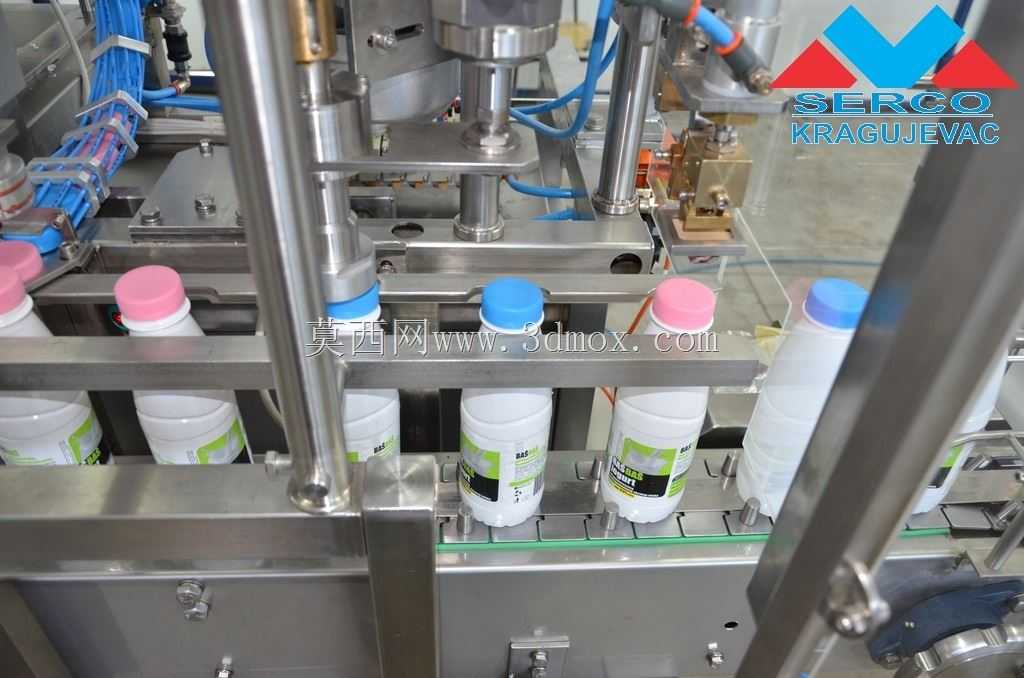

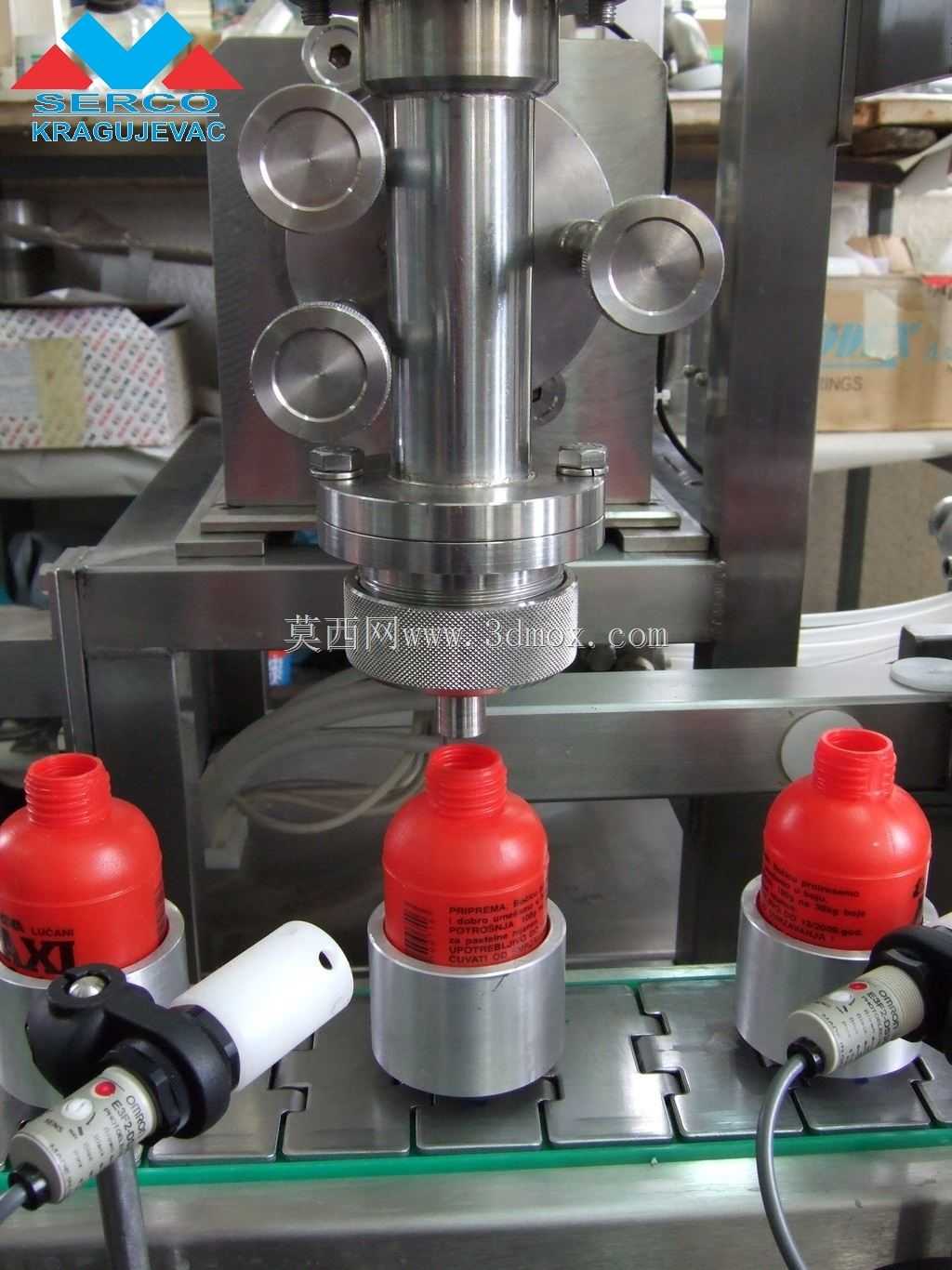

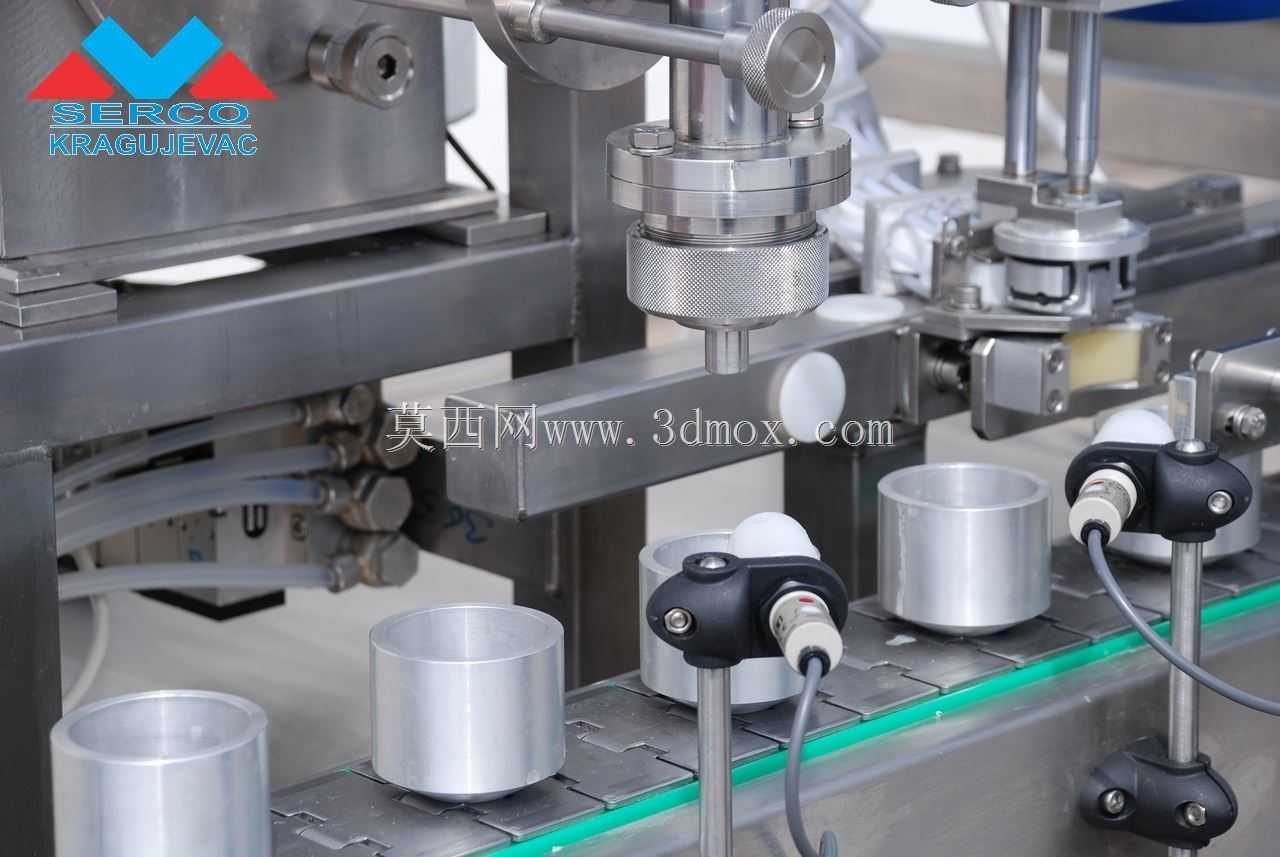

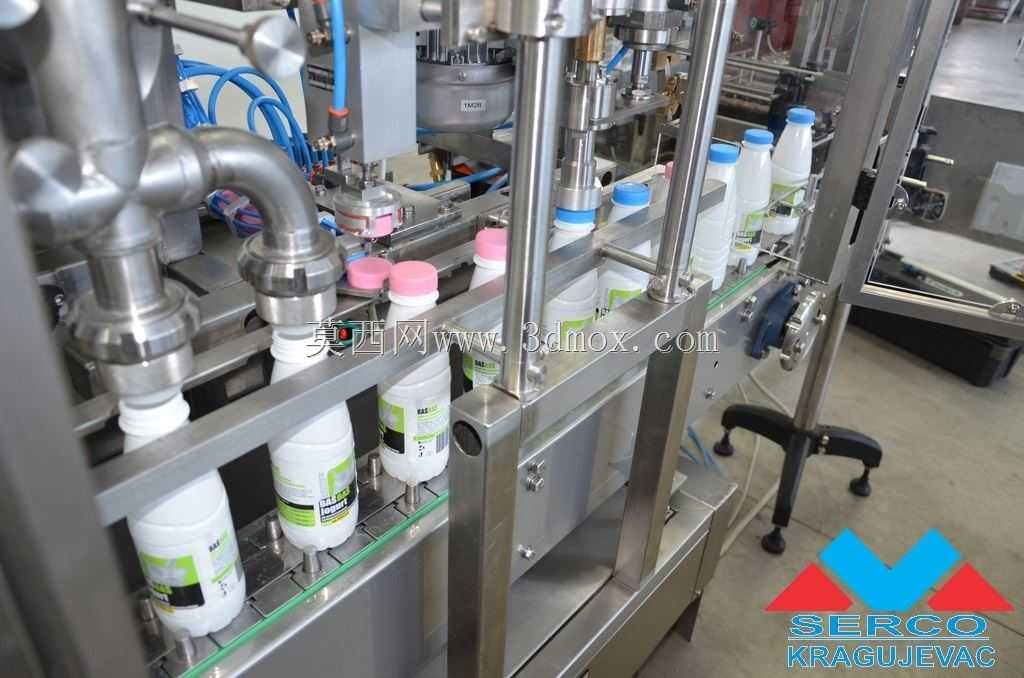

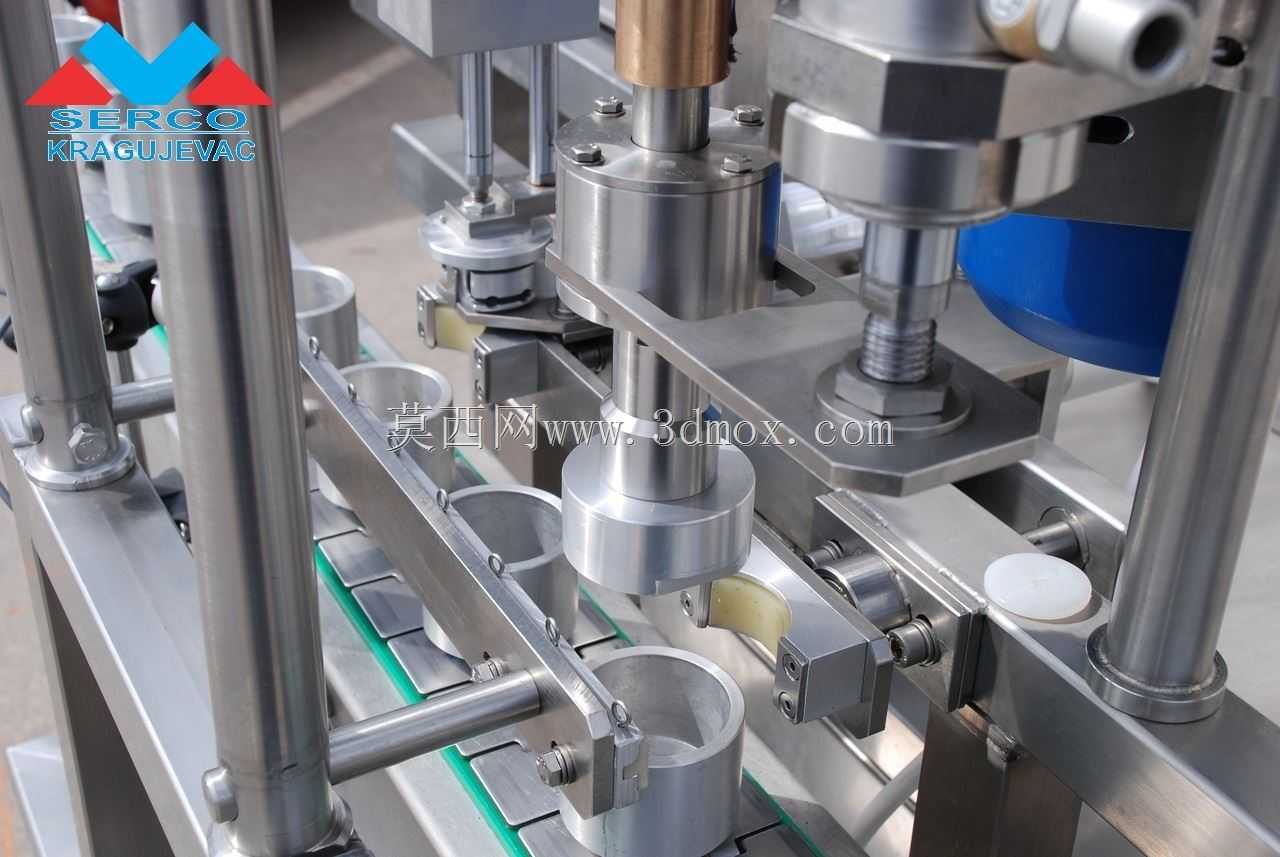

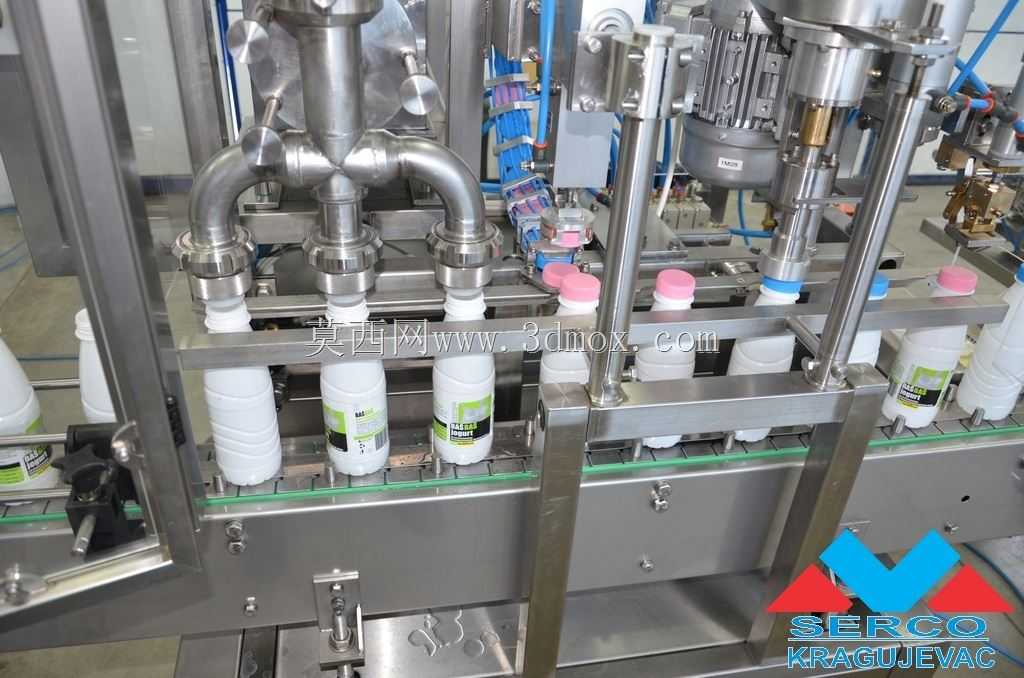

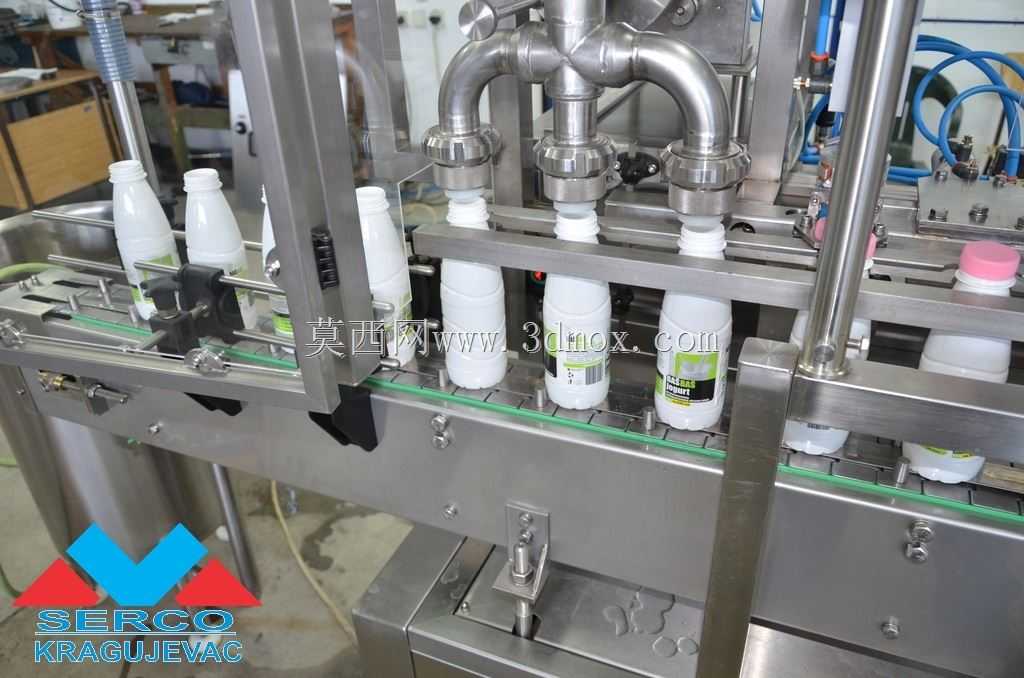

　　避免辅料添加过量或不足影响产品配方一致性。紧随其后的灌装工位采用等液位灌装原理，针对含气或不含气的软饮料均可适配，灌装阀的开合与瓶身输送的节拍完全同步，当瓶身到达灌装位时，定位块先将瓶身顶升至灌装阀密封位置，完成灌装后快速回落，减少等待时间，单工位的灌装节拍可匹配整线每小时数千瓶的产出要求。灌装完成后的瓶身进入封口工位，该工位集成了瓶盖理料、上盖、旋盖三个动作，瓶盖通过顶部的振动料斗排序后沿滑道送至瓶口位置，旋盖头采用磁力扭矩控制结构，可根据瓶盖材质与密封要求调整旋紧扭矩，既避免扭矩不足导致的漏液，也防止扭矩过大造成的瓶盖滑牙或瓶口气密性损伤。封口完成的瓶身最后进入日期标注工位，采用非接触式喷码结构，

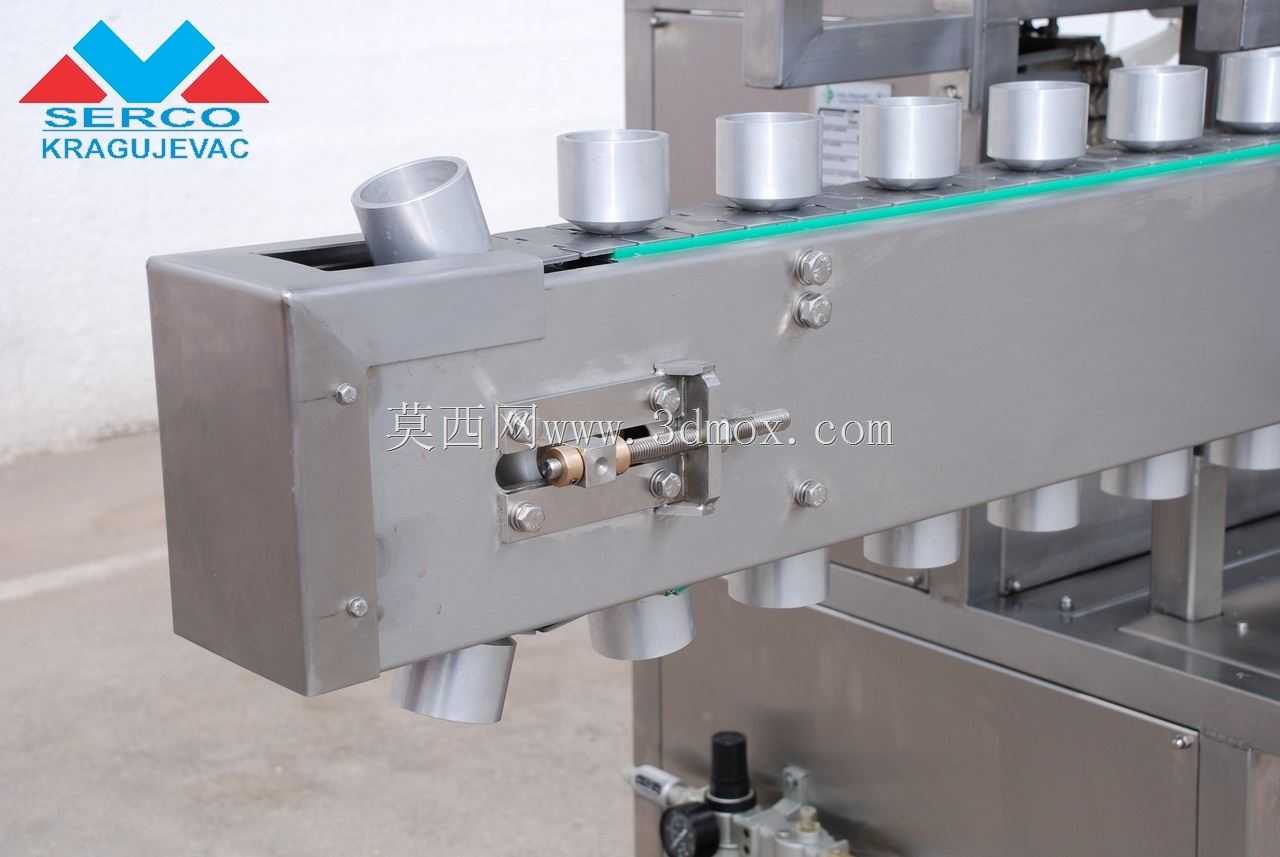

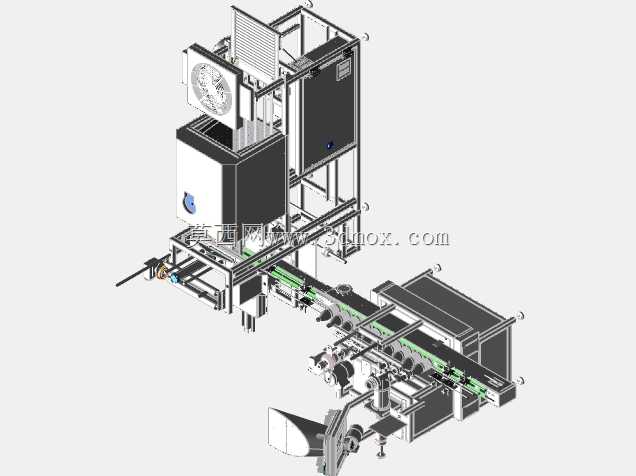

　　喷码头的安装位置可根据瓶身标签位置调整，可喷印生产日期、批次号等信息，喷印清晰度不受瓶身轻微晃动的影响，适配产线连续运转的工况。从结构设计的角度看，设备的主体框架采用不锈钢方管焊接成型，所有与物料、瓶身接触的部件均采用食品级304不锈钢材质，满足食品加工行业的卫生要求，框架底部设置可调式支撑脚，可根据车间地面的平整度调整设备水平度，避免长期运转产生的振动影响各工位的定位精度。设备的电控柜集成在主机架的侧上方，内部预留了与上游理瓶机、下游贴标机、装箱机的信号对接端口，可实现整线的联动控制，无需额外增设中转信号箱。输送链板采用食品级工程塑料材质，链板表面设置防滑凸起，避免瓶身在输送过程中出现倾倒、移位，链板的驱动电机采用变频调速结构，

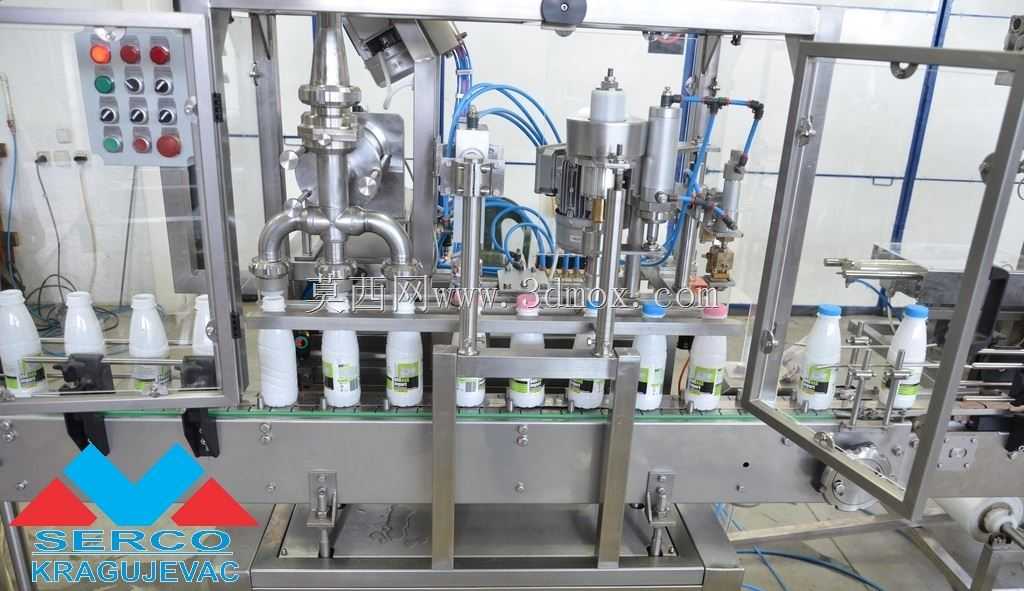

　　可根据不同产品的生产需求调整输送速度，匹配不同工位的作业节拍。考虑到部分车间的空间限制，设备的整体布局做了紧凑化处理，将风机散热组件布置在设备顶部，既不占用侧面的操作维护空间，也能利用热空气上升的原理提升散热效率，设备的操作面板设置在进瓶侧的上方，操作人员可在进瓶位置直接调整各工位的参数、查看设备运转状态，无需绕到设备另一侧操作。在安装边界上，设备的进瓶端与出瓶端的输送面高度统一为行业通用的850mm，可直接对接多数常规瓶装生产线的输送系统，无需额外增设过渡输送段，设备侧面预留了600mm的维护通道空间，可满足日常更换易损件、清理设备内部残留物料的操作需求，顶部的散热组件距离天花板的最小预留空间为300mm，保证散热气流的通畅。针对需要分两次完成包装的特殊工艺需求，设备的工位间距做了冗余设计，可在现有工位之间增设二次灌装或附加包装工位，无需对主体框架做大规模改动，适配不同产品的特殊工艺要求。在实际生产场景中，这款设备可单机使用，适配中小产能的生产车间，也可多台并联或接入整线，适配大规模量产的需求，针对含果粒的果汁产品，灌装阀还可更换为大通道结构，避免果粒堵塞阀口，针对化工类的非食品液体，也可将接触部件更换为耐腐蚀材质，拓展设备的适用范围。
