多层可移动餐用周转置物推车结构设计

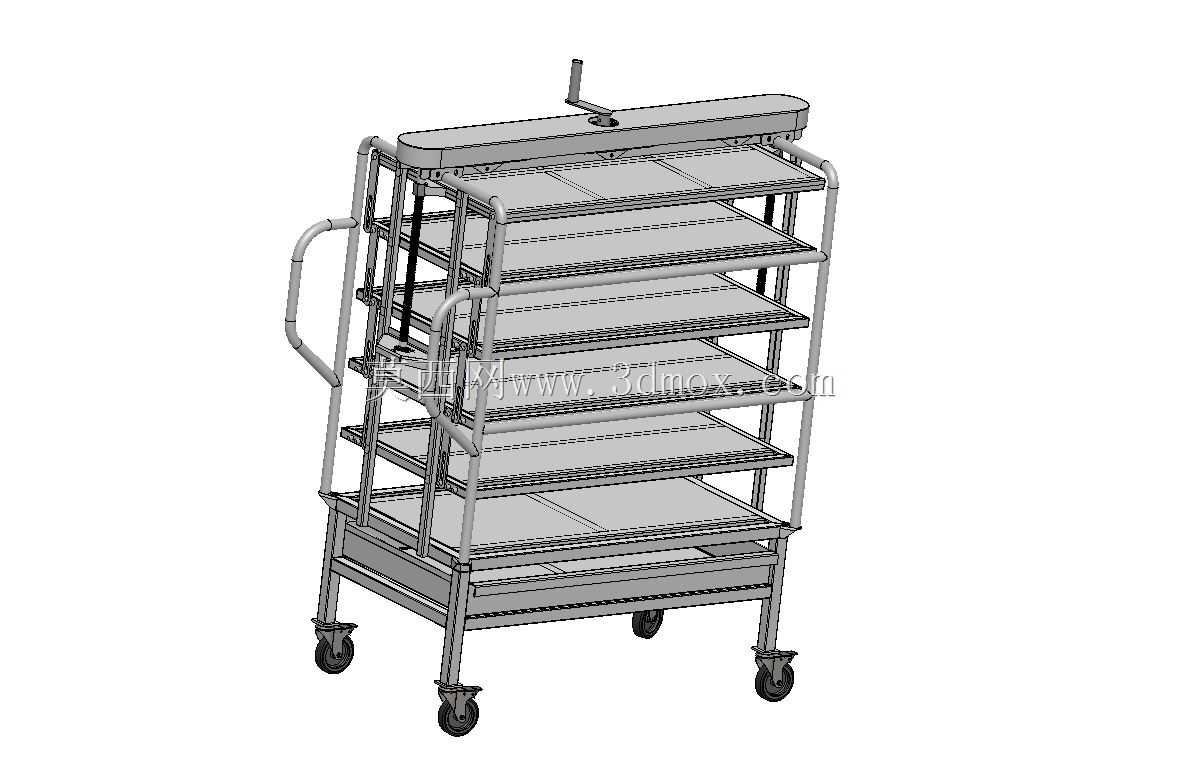

　　这款多层手推周转车的设计，最初是瞄准餐饮后场、中央厨房的餐食转运场景做的结构优化，区别于常规固定层架的推车，它在顶部设置了手摇升降调节结构，能根据不同周转容器的高度、单次转运的堆叠需求，灵活调整各层托盘的间距，不用额外拆装层板紧固件，操作人员站在推车侧方单手就能完成层距调节，适配从份装餐盒、烤盘到半成品周转箱的不同载具放置需求。从结构布局来看，整车采用方管焊接的框架主体，框架两侧设置了弧形弯管成型的推手，推手位置做了向外的弧度偏移，避免推行时手部碰到层架上放置的物品，底部四个角安装了带刹车的万向脚轮，其中两个脚轮带定向锁止结构，既可以在长距离转运时保持直行稳定性，停靠在出餐口、备餐区时踩下刹车就能完全固定位置，

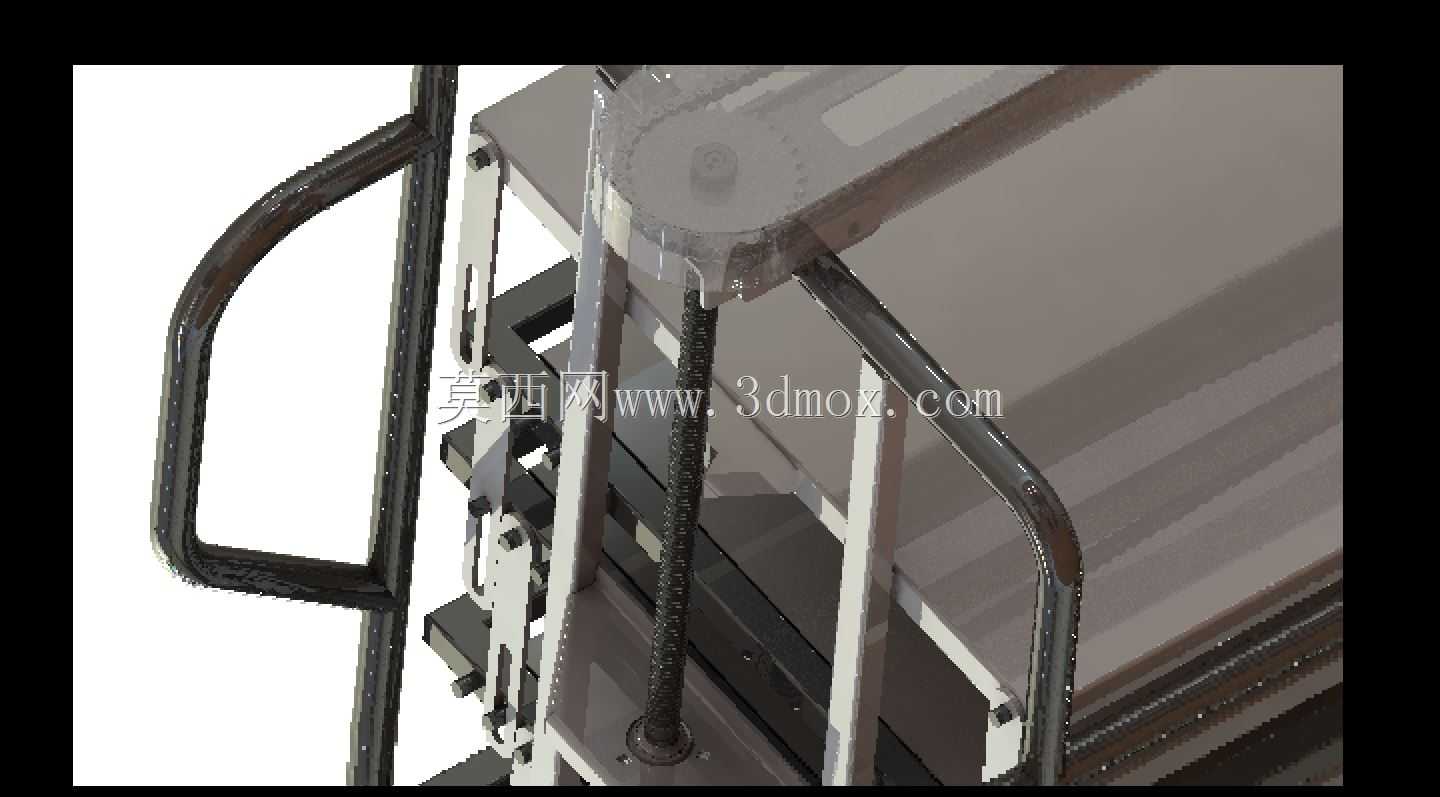

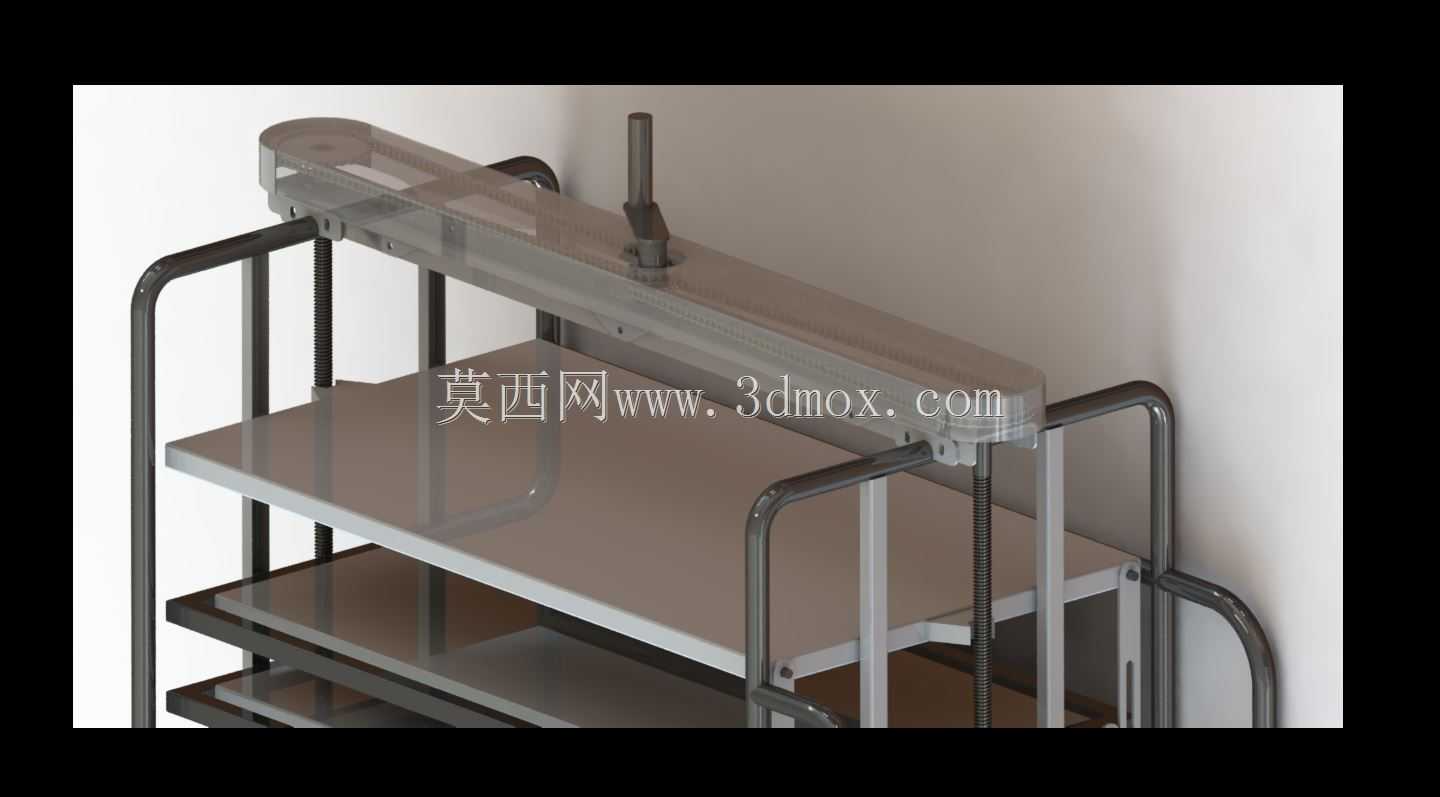

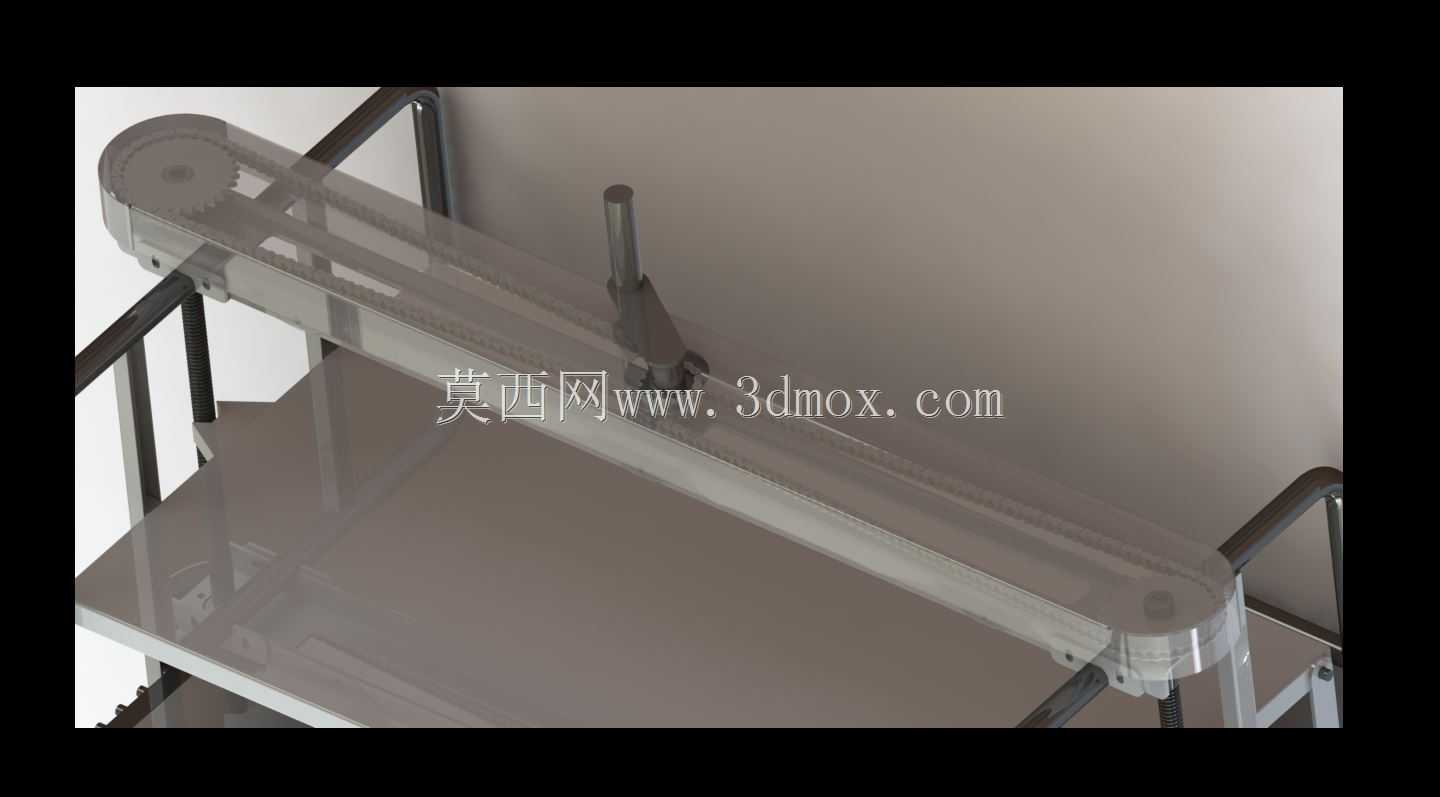

　　不会因为地面轻微坡度出现溜动。层板部分采用了镂空网格加边框加强的结构，一方面能减少整车自重，降低推行时的负载阻力，另一方面放置带余温的烤盘、餐盒时，镂空结构能加快空气流通，避免密闭空间积留水汽影响餐食存放状态，每层托盘的边缘都做了向上的翻边处理，翻边高度控制在20毫米，既能防止放置的容器在推行过程中从层板滑落，又不会因为翻边过高影响容器的取放操作。顶部的手摇调节机构内部采用丝杆传动结构，配合导向滑块带动各层托架沿竖向方管导轨滑动，每层托架都设置了独立的锁止卡位，调节到目标高度后能自动卡入定位槽，不会因为载重出现层板下滑的情况，手摇柄做了可折叠的结构设计，不用的时候可以向下翻折贴靠在顶部端盖侧面，

　　避免突出的手柄在狭窄通道通行时剐蹭周边设备或者人员。从安装边界和尺寸适配来看，整车宽度控制在700毫米以内，刚好能通过餐饮后场常规800毫米宽度的防火门、传菜电梯入口，长度控制在1200毫米，在转弯时不需要过大的回转半径，适配后厨狭窄的通道布局，整车空载高度控制在1700毫米，不会遮挡推行人员的前方视线，推行时能清晰观察前方通道的人员和障碍物，避免碰撞。底部除了脚轮之外，还设置了一圈低位的加强围边，围边内部可以放置清洁工具、备用防滑垫这类小件物品，充分利用框架底部的闲置空间，同时围边结构也能加强底部框架的抗扭强度，即使满载情况下推行经过地面接缝、小坡度门槛，框架也不会出现形变异响。在实际应用场景中，这款推车除了餐饮后场的餐食转运，

　　也可以适配烘焙车间的烤盘周转、食堂的餐具回收转运、商超后场的散货商品转运，层板的镂空结构如果搭配适配的平托盘，也可以用来转运有沥水需求的食材、清洗后的餐具，不需要额外更换层架结构。设计过程中特意将所有的棱角位置都做了圆弧过渡处理，没有突出的尖锐边角，避免操作人员在取放物品、推行过程中被磕碰划伤，框架的焊接位置都做了打磨抛光处理，没有焊渣、毛刺残留，方便日常清洁擦拭，符合食品相关作业区域的卫生清洁要求。推手的位置高度设置在900毫米，符合成年人站立推行的舒适施力高度，长时间推行也不会出现手臂过度抬高或者弯腰的疲劳状态，顶部的手摇调节机构的操作高度设置在1600毫米，正常身高的操作人员站立时不需要抬手或者踮脚就能完成调节操作，调节过程的阻尼经过匹配，单手摇动手柄时不需要过大的握力，女性操作人员也能轻松完成层距调整。各层的载重经过结构校核，单层额定载重可以达到20公斤，六层满载情况下总载重不超过120公斤，配合底部的万向脚轮，单个人就能轻松完成整车推行转向，不需要额外辅助人员。框架的竖向导轨采用了加厚的方管材质，表面做了防锈喷涂处理，即使在潮湿的洗碗间、冷藏库周边使用，也不会轻易出现锈蚀掉漆的情况，延长设备的实际使用寿命，层板采用食品级的不锈钢材质冲压成型，接触食品的位置没有涂层脱落风险，符合食品接触材料的相关安全要求。
