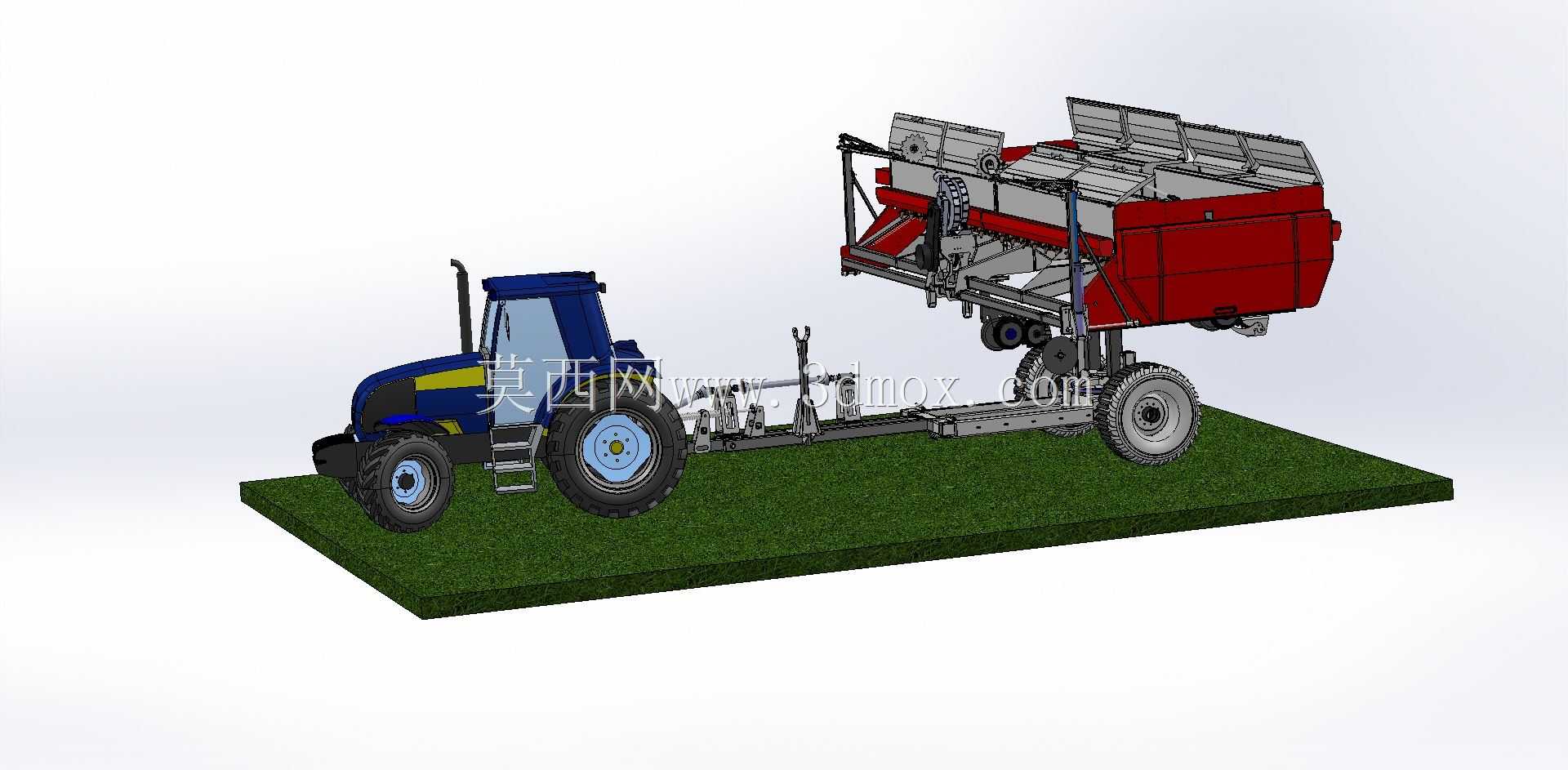

牵引式39行自动追踪精量播种作业装备

　　牵引架的安装高度适配国内主流50-120马力轮式拖拉机的后牵引销位置，不需要额外改装牵引接口即可完成挂接。设备的核心功能单元分为种肥存储仓、播种单体、自动追踪对行机构、地轮传动系统、覆土镇压单元几个部分，上方的大容量种肥仓采用分仓设计，左右两侧分别存储种子与颗粒肥料，仓体倾斜角度设置为42度，能够保证种子与肥料依靠自重顺畅下滑到排种、排肥口，不会出现物料架桥堵塞的问题，仓体顶部设置了可翻转的防护盖，作业时可避免田间杂物、雨水进入仓内影响物料流动性。播种单体采用平行四连杆仿形结构，每个播种单体都可独立随地表起伏上下浮动，浮动行程达到180mm，即使在地表平整度较差的翻耕地块，也能保证每个播种开沟器的入土深度一致，这套牵引式播种作业装备，核心适配大马力轮式拖拉机的后悬挂牵引接口，主要面向规模化连片大田的谷物、油料作物播种环节，可同时覆盖细粒作物与粗粒作物的播种需求，解决传统多行播种设备对行精度差、作业幅宽匹配度不足、不同粒径种子通用性弱的痛点。从实际作业场景来看，该设备主要应用于东北、西北等大面积连片耕地的春播作业环节，单趟作业幅宽可覆盖39行作物种植，作业效率较常规24行播种设备提升60%以上，能够有效抢农时，适配春播窗口期短的区域作业需求。设备采用自拖挂式机架结构，与拖拉机牵引点的连接采用铰接式牵引架，预留了足够的转向摆动余量，在地块边角转弯时不会出现机架剐蹭轮胎、播种单元抬升卡滞的问题，

　　播深误差控制在10mm以内，避免出现深浅不一导致的出苗不齐问题。自动追踪机构是这套设备的核心设计点，通过连接拖拉机的液压输出接口，可在作业过程中根据拖拉机的行驶偏移量自动调整播种单体的横向位置，保证播种行与上一趟作业的接行误差控制在20mm以内，不会出现重播、漏播的问题，同时在遇到田间石块、作物根茬等障碍物时，单体可自动抬升避让，避免开沟器被硬物撞弯损坏。设备的地轮采用加宽防滑轮辋，表面焊接人字形防滑齿，在松软耕地作业时不会出现打滑空转的问题，地轮的传动通过链传动机构将动力传递到每个排种器，传动比经过精准计算，可根据不同作物的播种密度要求调整链轮齿数，实现亩播量的精准调节，不需要更换复杂的调速组件。排种器采用气吸式结构，

　　可通过更换不同孔径的吸种盘适配小麦、油菜等细粒种子，以及玉米、大豆等粗粒种子的精量播种需求，单粒率可达到95%以上，有效减少种子浪费，降低后期间苗的人工成本。设备的尾部设置了整体式覆土镇压轮，每个播种行对应一个橡胶镇压轮，覆土角度与镇压强度可通过调节弹簧预紧力调整，能够根据土壤墒情匹配最佳的镇压强度，保证种子与土壤紧密接触，提升出苗率。从安装边界来看，设备整体运输状态的长度为6.2米，宽度为3.9米，高度为2.8米，转场运输时可将两侧的播种单体向上折叠，折叠后宽度缩减为2.5米，符合乡村道路的通行宽度要求，不需要办理超宽运输手续。机架主体采用矩形钢管焊接结构，关键受力位置加装了三角形加强筋，

　　能够承受满载种肥时的重量以及田间作业的颠簸冲击，所有转动位置都加装了密封式轴承，可避免田间尘土进入轴承导致的磨损卡滞，延长设备的维护周期。在设计过程中，充分考虑了不同区域的农艺要求，播种行距可在12cm到25cm之间无级调整，能够适配不同作物的种植行距要求，不管是密植的小麦作物，还是稀植的玉米作物，都可通过调整播种单体的安装位置匹配行距需求。种肥仓的下料口设置了手动调节插板，可根据播种量、施肥量的要求单独调整每个下料口的开度，避免出现各行下种量不均的问题。设备的液压管路全部采用高压橡胶软管，管路布置沿着机架横梁走线，通过管卡固定，避免作业过程中管路被作物秸秆刮碰损坏，液压快速接头采用国标通用规格，可与国内主流拖拉机的液压输出接口直接匹配，不需要额外转换接头。
