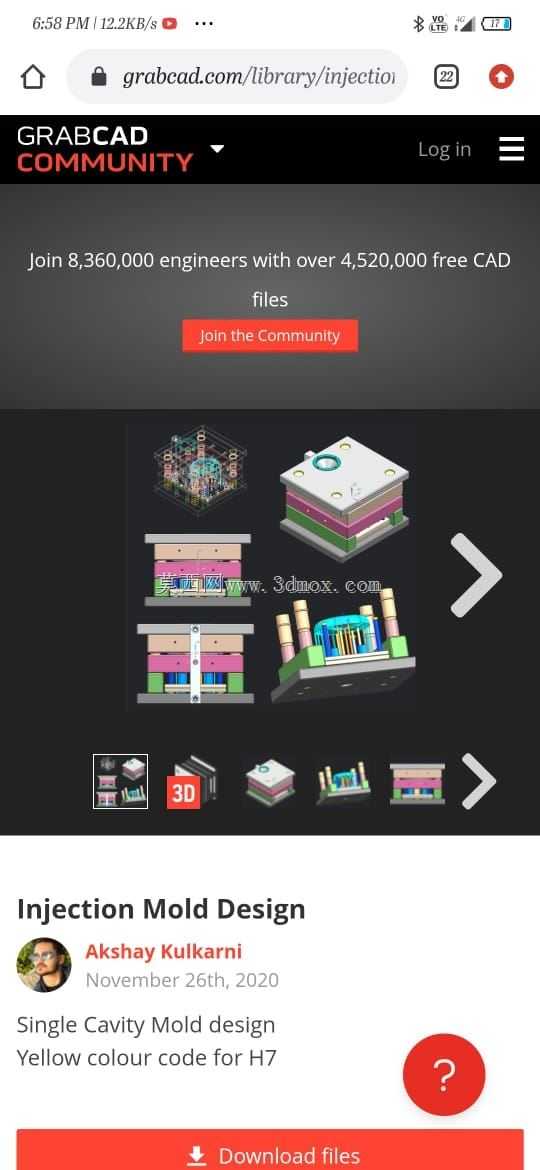

单型腔塑料注射成型模具结构设计方案

　　这套单型腔注射成型结构，主要面向小批量定制类塑料制件的量产场景，适配卧式注塑机的安装接口，可直接匹配常规吨位注塑设备的拉杆间距、定位圈尺寸与浇口套对接公差，无需额外做安装转接板改造。从实际生产用途来看，该结构针对H7公差等级的塑料结构件成型设计，可覆盖日常消费电子外壳、小型家电结构件、工业设备塑料配件等多类制件的生产需求，成型过程中可保证制件的尺寸一致性，减少飞边、缺胶、缩痕等常见成型缺陷。

　　设计过程中优先考虑了成型流程的顺畅性，浇注系统采用侧浇口进料方式，熔体从型腔侧方平稳注入，可避免直冲型腔内部的小型嵌件或精细结构，减少熔体喷射带来的表面流痕缺陷；冷却回路采用随形排布方式，在动定模的成型镶件内部均匀布置水道，保证型腔各区域温度差控制在合理范围内，缩短成型周期的同时，避免制件因冷却不均产生翘曲变形。脱模结构采用顶杆顶出方案，顶杆排布位置避开制件的外观面与配合面，顶出力均匀分布在制件的加强筋、侧壁边缘等刚性较好的区域，防止顶出过程中制件出现发白、顶穿、变形等问题。

　　从安装边界来看，整套模具的外形尺寸适配200吨级以内卧式注塑机的模厚调节范围，定位圈采用行业通用标准尺寸，可直接与注塑机定模板定位孔配合，浇口套球面半径与注塑机喷嘴球面半径匹配，保证对接处无溢料间隙；动定模的导柱导套采用对称排布，合模过程中可实现精准导向，避免合模错位导致的型腔啃伤问题，导柱端部做了导入锥度设计，合模时可顺利导入导套，减少刚性碰撞。

　　成型零件部分采用镶拼式结构设计，将型腔、型芯中容易磨损、需要加工精细特征的部分拆分为独立镶件，一方面可降低整体加工难度，便于采用磨削、电火花等工艺加工精细结构，另一方面在长期生产出现磨损后，可单独更换对应镶件，无需报废整套模架，大幅降低后期维护成本。排气结构开设在型腔的熔体填充末端，采用排气槽配合排气镶件的组合方式，可快速排出型腔内的空气与熔体挥发产生的气体，避免制件内部出现气泡、填充不足、烧焦等问题。

　　模架部分采用标准龙记模架为基础，各模板的厚度、导柱孔位置、回程杆排布均符合行业通用标准，采购与替换成本较低；回程杆配合复位弹簧实现开模后的顶出板自动复位，合模过程中定模板可推动回程杆保证顶出机构完全回位，避免合模时顶杆碰撞型腔造成零件损坏。整套结构的锁紧楔角度经过合理计算，可承受注射过程中熔体对分型面的涨模力，避免生产过程中出现涨模飞边问题，锁紧楔表面做了淬火处理，提升长期合模的耐磨性能，延长模具使用寿命。

　　在实际生产适配中，该结构可根据所加工塑料原料的特性，调整冷却水道的流量与温度参数，比如加工PP、PE等结晶性塑料时，可适当降低模温加快冷却速率，加工ABS、PC等非结晶性塑料时，可适当提升模温改善制件表面质量；浇注系统的浇口尺寸可根据制件的壁厚做微调，保证熔体填充速度与成型周期的平衡，避免浇口过大导致的浇口去除困难，或是浇口过小导致的填充压力损失过大、填充不足问题。
