方形多孔注塑模具安装模板结构

　　在注塑生产的模架组装环节，这类方形多孔模板是整套模具核心的承载定位构件，日常多作为定模侧或者动模侧的基准安装板使用，直接承担模仁固定、导柱导向定位、冷却管路排布、顶出机构避让的多重作用，是中小型精密注塑模架里不可缺少的基础结构件。从实际应用场景来看，这类模板常适配于日用品、小型电子外壳类注塑模具的模架组装，安装时通过四角的大直径沉头孔完成与注塑机模板的锁固，避免生产过程中模架受射胶压力偏移；板体上阵列排布的密集小孔，一部分用于模仁的销钉定位与螺丝锁附，另一部分可作为冷却水路的穿孔或者顶针的过孔，设计时提前完成多孔位的排布，能大幅减少模架二次加工的工作量，缩短模具整体的制造周期。

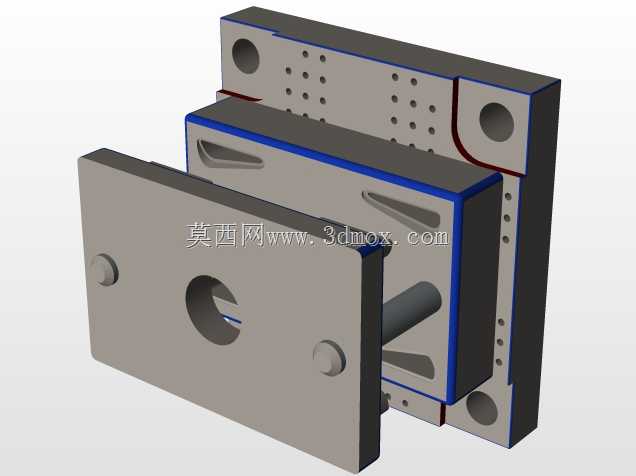

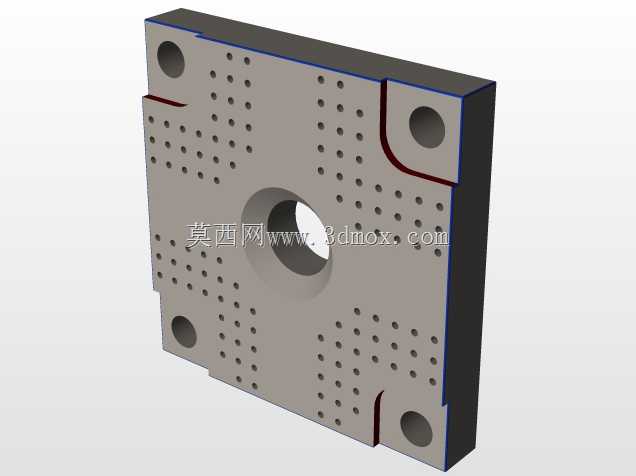

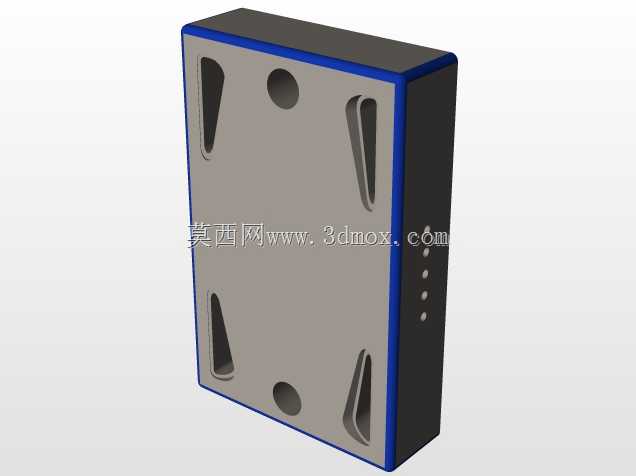

　　从设计思路层面拆解，这类模板首先要保证整体的平面度与平行度公差，作为整套模具的安装基准，上下平面的平行度公差通常控制在0.02mm以内，避免合模时出现分型面贴合不严的飞边问题。四角的大直径安装孔做了沉头设计，锁模螺丝装入后螺丝头不会突出模板平面，保证模板与注塑机安装面完全贴合；孔位边缘做了R角避让槽，一方面是消除热处理后的应力集中点，避免模板长期受交变压力出现开裂，另一方面也能给安装时的对位提供微小的调整余量，降低锁模时的装配难度。板体中心的大直径台阶孔，是主流道浇口套或者中心顶出机构的避让位，台阶结构可以直接卡住浇口套的法兰位，不需要额外增加压块固定，简化了浇口部分的装配结构。

　　从安装边界来看，这类方形模板的外形为规整正方体，四个侧边均为精加工直面，可直接适配标准模架的框槽安装，不需要额外做侧边修配；板体厚度根据注塑机的锁模力区间做匹配，常规200吨以内的注塑机适配的该类模板厚度在40-60mm区间，足够承受射胶时的熔融塑料压力，不会出现模板弯曲变形的问题。板面上的阵列小孔采用等间距排布，孔位间距统一为标准模数，适配不同尺寸规格的模仁安装，当更换不同产品的模仁时，不需要重新在模板上钻孔，直接利用现有孔位就能完成锁附，大幅提升了模架的通用适配性，能降低多套小批量产品模具的制造成本。

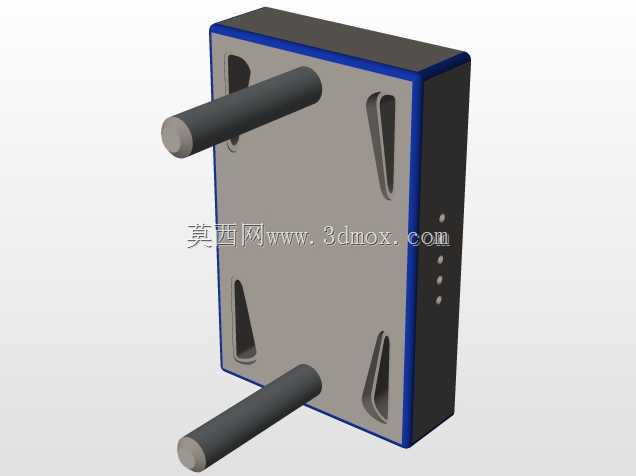

　　实际生产使用中，这类模板的材质通常选用45号钢或者P20模具钢，粗加工后进行调质处理，硬度控制在HRC28-32区间，既保证足够的结构刚性，又具备一定的韧性，避免受冲击时崩裂。板面的所有孔位边缘都做了微小的倒角处理，去除加工毛刺，避免装配时割伤密封胶圈或者操作人员。四个角位的避让槽采用圆弧过渡，没有尖锐直角，能有效减少热处理过程中的应力集中，延长模板的使用寿命，通常正常维护下这类模板可反复适配十数套不同的模仁使用，是注塑车间模架配件里复用率极高的基础构件。设计这类模板的三维结构时，需要优先保证所有安装孔的位置度公差，尤其是四角锁模孔与中心主孔的同轴度、位置度，避免安装时出现与注塑机孔位不对中的问题；阵列小孔的排布要避开冷却水路的预设走向，防止后续钻水路时打穿孔位造成漏水。
