双工位精密注塑成型模具结构设计

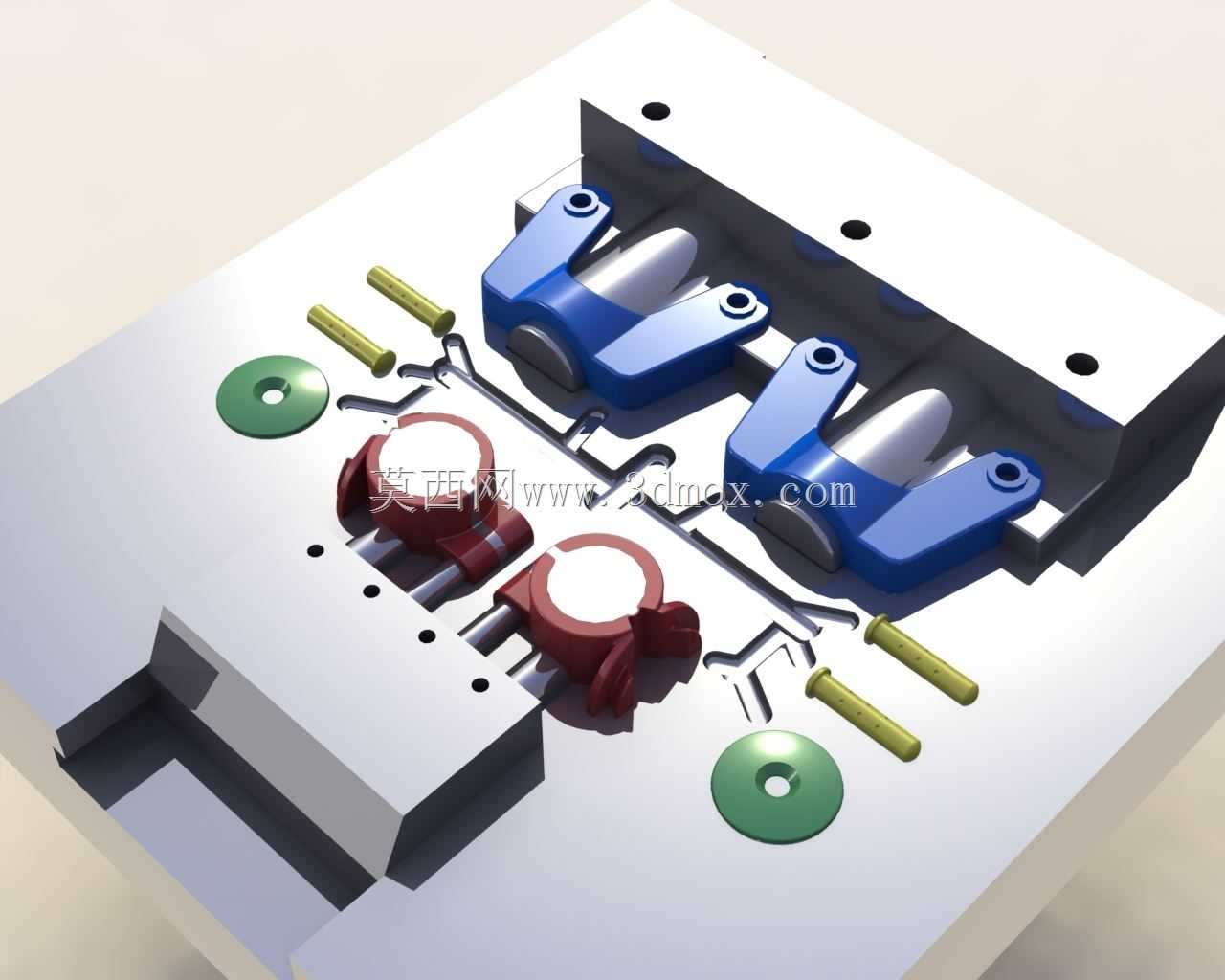

　　这套双型腔注塑模具主要面向小型异形结构件的批量注塑生产场景，常见于消费电子结构件、小型家电功能配件的量产环节，适配卧式注塑机的安装接口，可直接匹配常规120吨锁模力规格的注塑设备使用。从结构布局来看，模具采用对称式双型腔排布，能够在单次注塑循环中完成两个同规格塑件的成型，相比单型腔结构生产效率提升近一倍，同时平衡了注塑过程中的模腔受力，减少单边受力导致的模架偏移、飞边等成型缺陷。

　　模架部分采用标准龙记模架的基准尺寸设计，上下模座的安装孔位完全适配常规注塑机的T型槽安装间距，无需额外加工过渡连接板即可完成上机装夹，安装边界预留了足够的冷却水路、顶出机构的排布空间，侧面预留的行程槽能够适配不同规格的侧抽芯组件扩展需求。成型部分的型腔采用镶拼式结构，易磨损的型腔边缘单独采用硬质合金镶件，磨损后可单独更换镶件，无需整体报废型腔，大幅降低模具的后期维护成本。

　　定位系统方面，模具除了常规的导柱导套定位外，在型腔周边额外增设了4组精定位锁模块，合模时的定位精度可控制在0.02mm以内，能够有效避免成型过程中因注塑压力波动导致的型腔错位，保证塑件的壁厚均匀性，对于壁厚差要求控制在0.05mm以内的精密塑件，这套定位结构能够稳定满足成型精度要求。顶出机构采用顶针+推块的组合顶出方式，针对塑件上的深腔结构位置设置对应推块，避免顶出过程中塑件出现顶白、变形等缺陷，顶针的排布位置避开了塑件的外观面，不会在塑件可见表面留下顶出痕迹，满足外观件的成型要求。

　　冷却系统采用随形水路设计，水路沿着型腔的轮廓走向排布，距离型腔壁的距离保持在12-15mm的合理区间，能够保证模温均匀性，将成型周期内的模温差控制在5℃以内，减少塑件因冷却不均导致的翘曲变形，水路接口采用标准的快插接头规格，可直接对接车间常规的冷却水循环管路，无需额外转换接头。模具上配套设置的侧抽芯结构采用斜导柱驱动方式，抽芯行程经过精确计算，刚好满足塑件侧孔结构的脱模需求，抽芯动作与开模行程同步完成，无需额外设置液压抽芯机构，简化了模具的控制逻辑，降低了设备适配门槛。

　　从实际生产适配角度，这套模具的浇注系统采用侧浇口进料，浇口位置设置在塑件的非外观边缘，后续去除浇口的工作量小，不会在塑件外观面留下明显浇口痕迹，流道采用梯形截面设计，能够在保证塑料熔体填充顺畅的前提下，减少流道凝料的原材料浪费。排气槽开设在型腔的熔体填充末端，排气槽深度控制在0.02mm，既能顺利排出型腔内的空气，避免塑件出现烧焦、缺胶等缺陷，又不会出现溢料飞边问题。整套模具的开合模行程经过校核，开模距离足够保证塑件和流道凝料的顺利取出，不会出现顶出行程不足导致的塑件卡滞问题，日常生产过程中的模具清理、镶件更换等维护操作，无需完全拆卸模架即可完成，能够减少生产线的停机维护时间。
