在常规的轴系传动布局中,这类剖分式立式轴承座是承担径向载荷、为旋转轴提供稳定回转支撑的核心基础零件,常见于中小型输送设备、轻工机械、普通机床辅机、农用传动装置的轴系布置场景中,适配光轴的中间支撑点位,相比整体式轴承座,它的核心优势在于轴系装配时不需要沿轴向穿入零件,可在轴系完成其他部件预装后,直接从轴的径向位置完成轴承座的扣合安装,大幅降低长轴、多支撑点位轴系的装配难度,也方便后期轴瓦磨损后的快速检修更换,不需要拆解整根轴上的联轴器、带轮、齿轮等外围传动件。

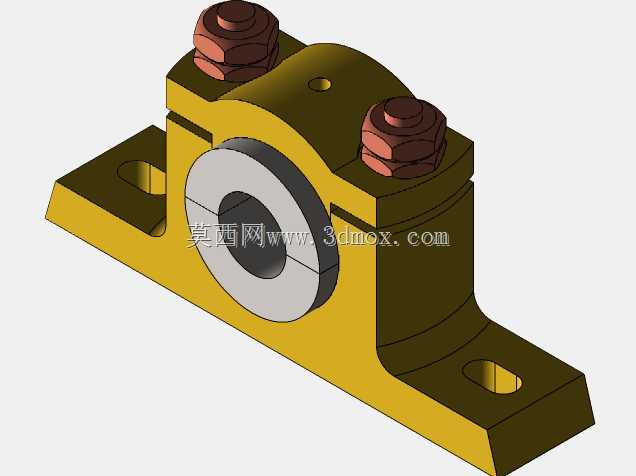

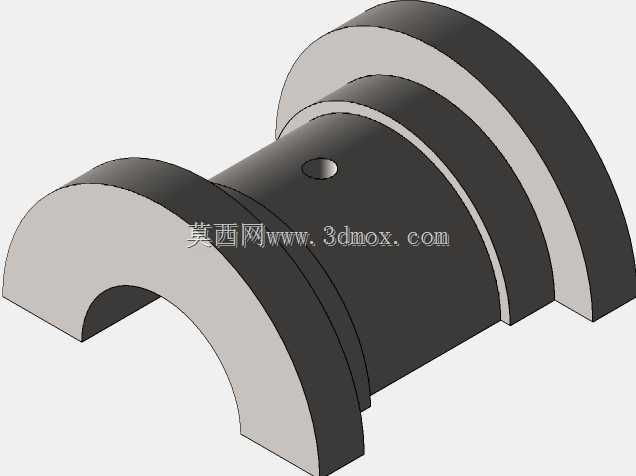

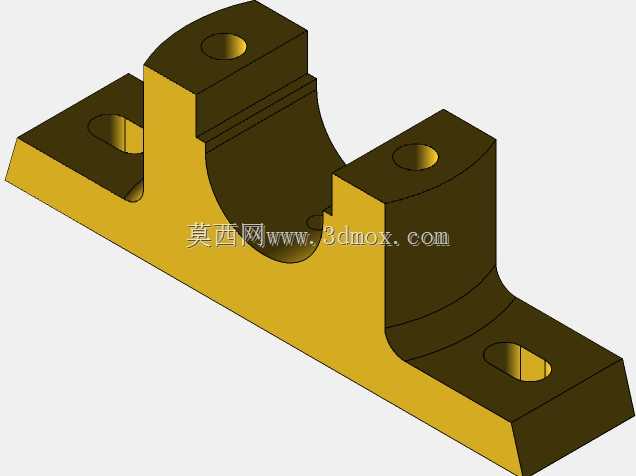

从结构设计逻辑来看,整个组件分为底座、上盖、轴瓦、锁紧螺栓四个核心部分,底座采用带两个安装沉孔的立式支脚结构,安装面为精加工平面,两个安装孔的中心距预留了足够的螺栓操作空间,适配常规内六角螺栓或外六角螺栓的穿装固定,安装时可直接固定在设备的安装机架、槽钢支架或者预埋安装板上,底座的下半部分轴瓦槽与上盖的上半部分轴瓦槽共同围合出完整的轴瓦安装腔,轴瓦采用对开式铜合金或者双金属结构,内孔与旋转轴采用间隙配合,可根据轴的实际转速、载荷大小预留合适的配合间隙,部分工况下还可在轴瓦内表面开设油槽,通过上盖预留的注油孔注入润滑脂或者润滑油,在轴回转过程中形成油膜降低摩擦阻力。

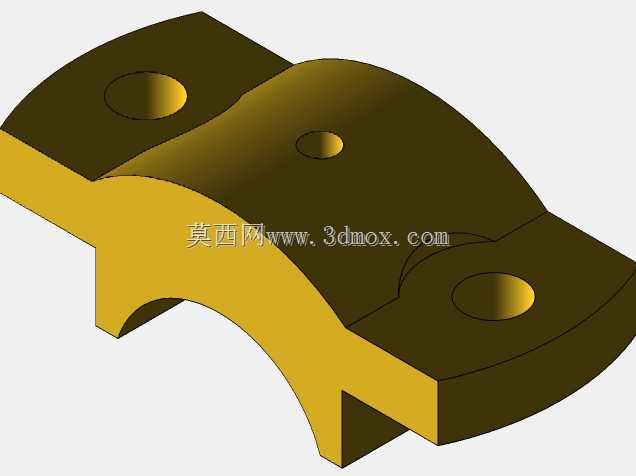

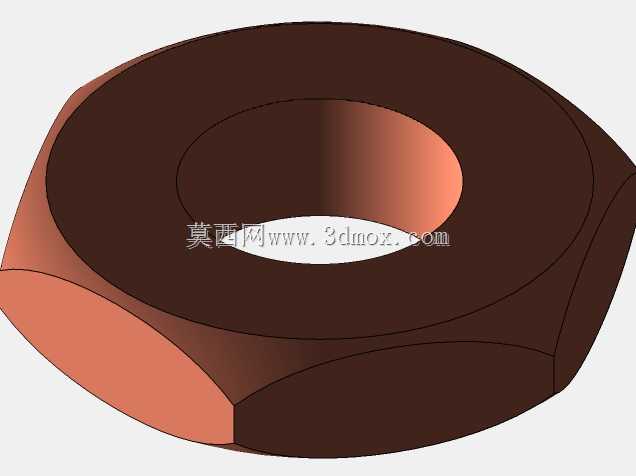

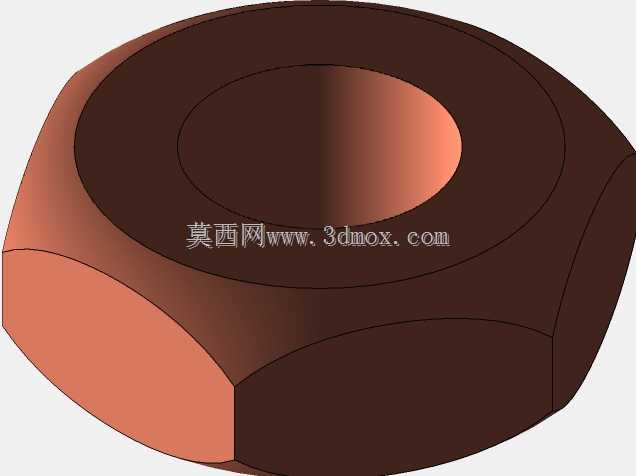

上盖与底座的对接面采用精准的止口定位,避免装配时出现错位导致轴瓦内孔不同心,两个锁紧螺栓分布在轴孔的两侧,采用双螺母防松结构,拧紧时可按照对角线顺序逐步施加扭矩,保证上盖与底座的对接面受力均匀,不会出现单侧压紧导致轴瓦偏斜、轴回转卡滞的问题。设计时需要重点关注几个边界尺寸:首先是底座安装面到轴孔中心的中心高,这个尺寸直接决定了轴系的安装高度,需要和整套传动系统中其他部件的中心高匹配,避免轴系出现附加弯矩;其次是两个安装孔的中心距与孔径,要匹配现场安装机架的预留孔位,避免出现安装干涉;第三是轴孔的直径公差,要和适配的轴径、轴瓦的内外径公差形成合理的配合链,过松会导致轴回转时出现跳动异响,过紧则会导致轴温升高、磨损加快。
在实际应用场景中,这类轴承座通常用在转速不超过1500转/分、径向载荷中等、冲击载荷较小的工况下,比如皮带输送机的托辊轴支撑、小型搅拌机的搅拌轴中间支撑、普通风机的传动轴支撑等场景,相比滚动轴承座,它的结构更简单,成本更低,在低速重载、有一定粉尘的工况下适应性更强,只要定期补充润滑、及时更换磨损的轴瓦,就能实现很长的使用寿命。建模过程中需要重点还原对接止口的配合公差、安装孔的沉孔深度、螺栓的露出长度、轴瓦与座孔的配合间隙这些细节,装配时要注意两个锁紧螺母的拧紧高度一致,上盖与底座的对接面完全贴合,轴瓦的分界面要和轴承座的分界面基本对齐,避免轴瓦在座孔内出现转动或者轴向窜动。另外底座的支脚部分做了合理的圆角过渡,避免应力集中,在承受径向载荷时不会出现支脚断裂的问题,上盖的注油孔位置正对轴瓦的油槽,保证润滑脂能顺利进入轴与轴瓦的摩擦面,减少干磨风险。
