手动螺旋起重顶结构三维设计

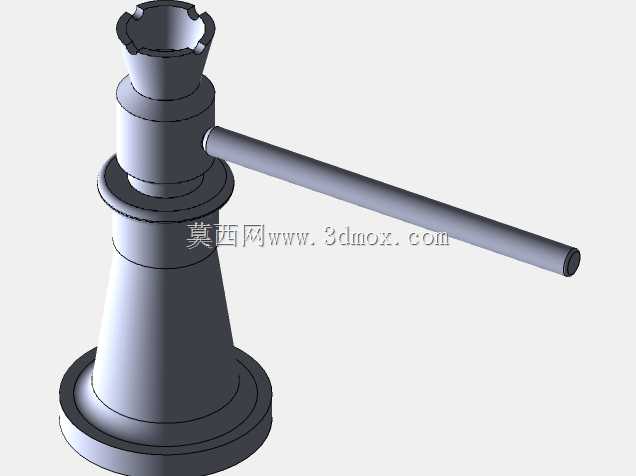

　　在设备检修、小型构件安装、重物位移调整这类现场作业场景里，手动螺旋顶升装置始终是不可替代的基础工装，不需要外接动力源，依靠纯机械结构就能实现稳定的重物支撑与高度调节，哪怕是在无供电、场地狭窄的户外检修点位，也能可靠完成作业。这款螺旋顶升结构的设计，核心围绕手动操作的施力逻辑与承重稳定性展开，没有冗余的装饰结构，每一处几何特征都服务于实际功能。整体采用锥台形底座作为承重基础，底座底部设计有足够大的支撑接触面积，作业时能将上部承载的重物重力均匀分散到接触地面，避免局部压强过大造成地面凹陷或者装置侧翻，底座向上逐步收窄的锥段结构，既可以减少整体材料用量，又能保证轴向承重时的结构刚度，不会在额定载荷下出现桶身屈曲变形。

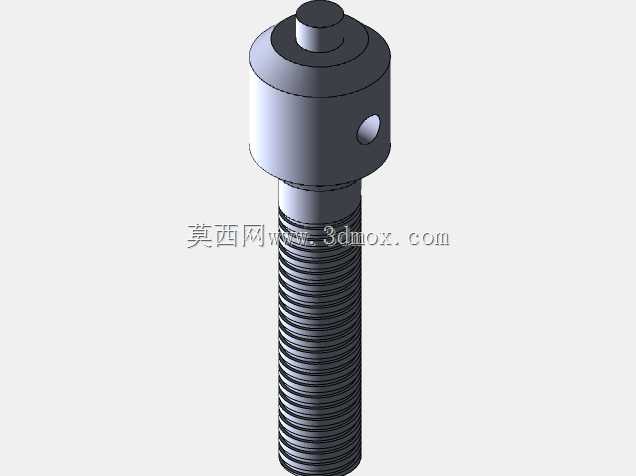

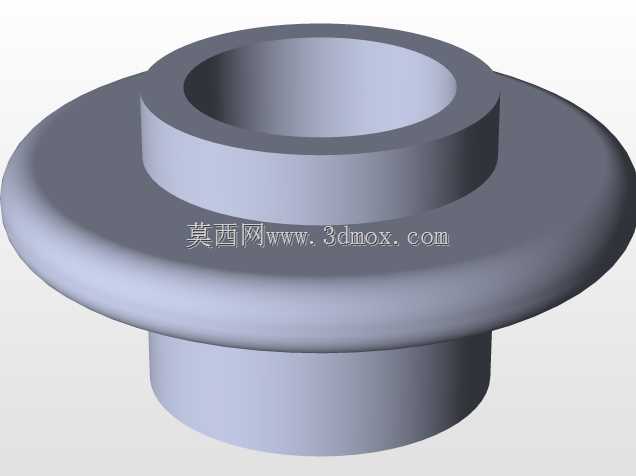

　　顶升螺杆与螺母副藏于桶身内部，梯形螺纹的选型是经过受力核算的，这类螺纹的牙型角小，传动效率适中，更关键的是具备可靠的自锁性能，当摇臂停止施力、螺杆升到指定高度后，不需要额外的锁止结构，依靠螺纹副之间的摩擦力就能牢牢保持当前顶升高度，不会出现载荷下滑的安全隐患，这一点在重型构件支撑作业里是核心安全要求。侧面伸出的长摇臂是手动施力的部件，摇臂的长度经过人机工程与扭矩核算匹配，操作人员只需要施加较小的手部圆周力，就能通过力臂放大作用在螺纹副上产生足够的顶升推力，不需要额外加接延长杆就能满足额定顶升载荷的施力需求，摇臂与螺杆顶部的传动套采用插接配合，不需要复杂的连接结构，作业时直接插入即可转动，闲置时可以拔出收纳，减少整体存放占用空间。

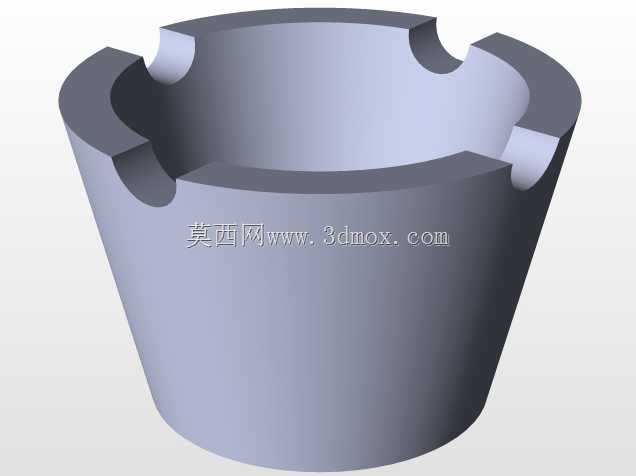

　　顶部的承托头设计有带缺口的碗状结构，这个结构不是随意设计的，作业时可以适配不同形状的被支撑构件底部，不管是平面的构件底缘还是带圆弧的轴类部件，都能卡在承托头的接触范围内，避免顶升过程中重物出现滑移偏载，承托头与螺杆顶端采用转动配合，顶升过程中螺杆转动时承托头可以保持与重物接触面相对静止，不会因为摩擦带动重物转动偏移。从安装边界来看，这款结构的底座直径控制在常规手动螺旋顶的通用尺寸范围内，最低收缩高度可以满足低矮作业空间的伸入需求，最大顶升行程覆盖日常小型设备检修、构件安装的高度调节范围，不需要额外加高垫块就能完成多数常规顶升作业。结构设计过程中没有采用复杂的一体化成型结构，各个功能部件都做了拆分设计，桶身、底座、螺杆、螺母、摇臂、

　　承托头都可以单独加工装配，后期使用中如果某个部件出现磨损，比如螺纹副长期使用出现间隙过大、摇臂变形，都可以单独更换对应零件，降低全生命周期的使用成本。实际作业中，这类螺旋顶升结构相比液压类顶升装置，不存在密封件老化漏油的问题，长期存放也不会出现掉压回落的问题，哪怕放置几个月再使用，只要结构没有锈蚀变形，就能可靠工作，非常适合作为常备检修工装配置在维修班组、小型安装工地，也可以作为设备配套的随机工装，用于设备安装时的水平度微调、设备移位时的局部顶起。建模过程中，各个配合面的公差预留都符合机械加工的实际工艺要求，螺纹副的配合间隙、转动部件的同轴度、底座与桶身的焊接连接位置都做了工艺性考量，不会出现设计出来的结构无法落地加工的问题，所有倒角、圆角特征都对应实际加工的去毛刺、应力释放需求，没有无意义的装饰性几何特征。
