带安装法兰剖分式滑动轴承座结构

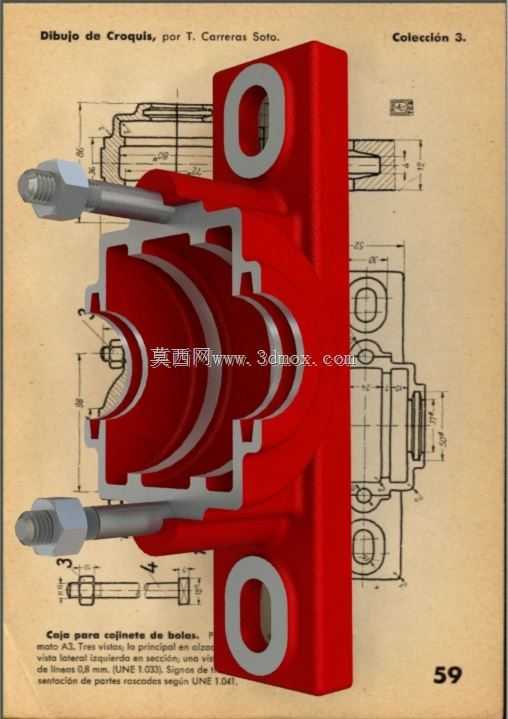

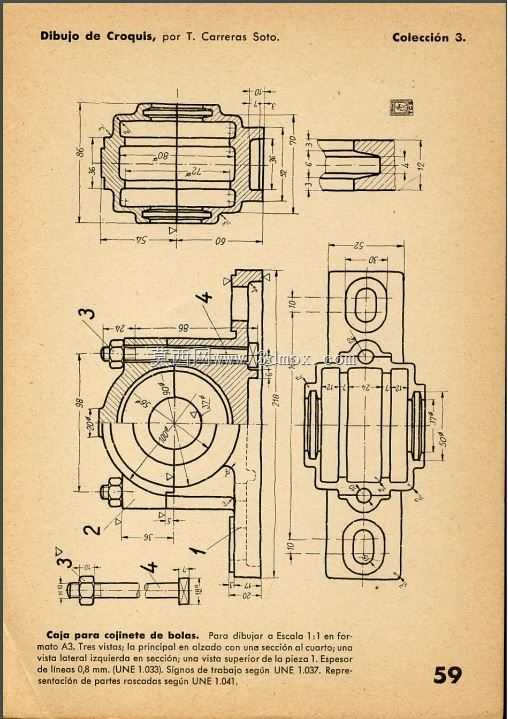

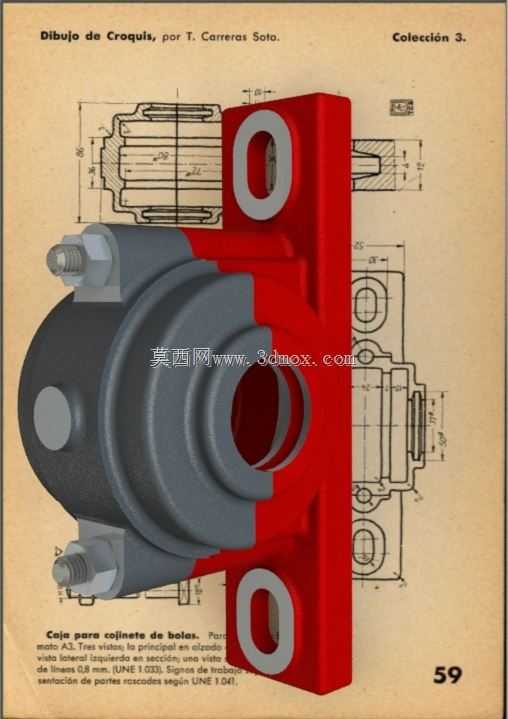

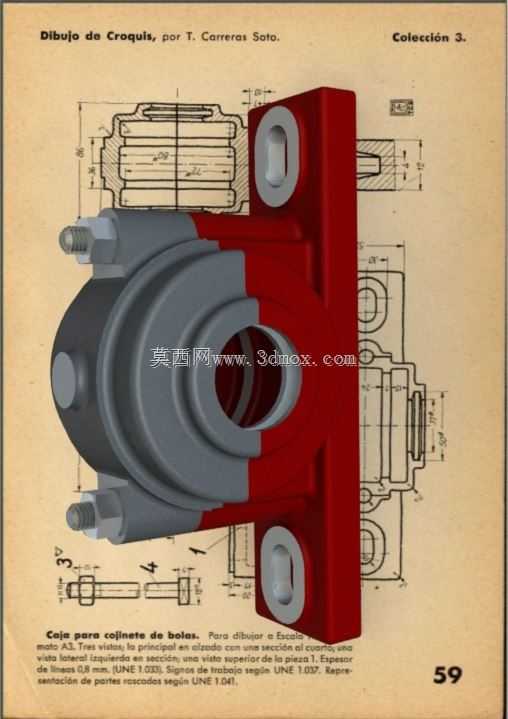

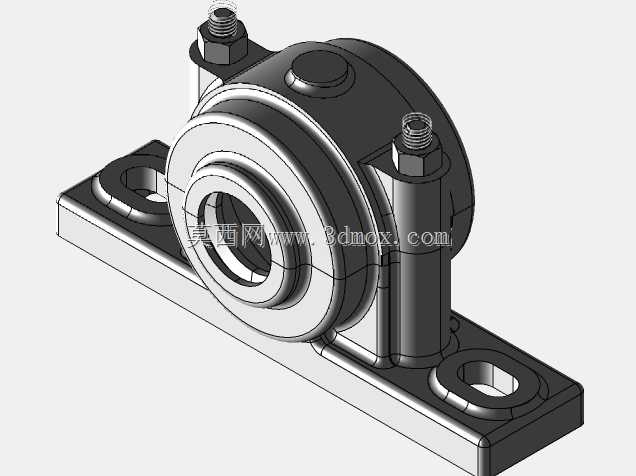

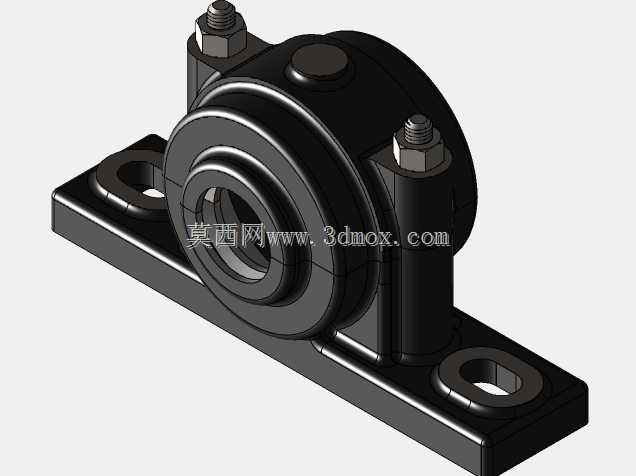

　　这类带立式安装法兰的剖分式滑动轴承座，多用于中低速重载的传动工况场景，常见于矿山输送线、中小型减速机输出端、农业机械传动轴支撑、老式机床进给轴定位等位置，核心作用是为旋转轴提供稳定径向支撑，同时吸收轴运转过程中产生的径向载荷，补偿少量安装同轴度误差，相比整体式轴承座，剖分结构无需沿轴端轴向拆装，在长轴、多支撑点的传动布局中维护更换轴瓦时无需拆卸整根传动轴，大幅降低现场运维的拆装工作量。从结构设计逻辑来看，主体采用立式法兰安装布局，法兰面开设两个对称的长圆形安装孔，安装孔做沉台设计，可适配内六角圆柱头螺栓的沉头安装，避免螺栓头突出法兰面干涉周边部件，长圆孔的设计预留了一定的安装调整余量，可补偿安装底座的孔位加工误差，

　　也能在轴系热伸长时提供微小的位置调整空间，避免轴承受额外附加载荷。轴承座主体分为底座与上盖两部分，通过两侧的内六角螺栓实现锁紧，合箱面做精密铣削加工，保证合箱后轴瓦安装孔的圆度公差，避免合箱错位导致轴瓦抱轴、磨损加剧的问题。轴瓦安装腔为阶梯式圆柱结构，两端设置有密封件安装槽，可加装毡圈油封或者骨架油封，阻挡外界粉尘、切削液、泥沙进入轴承摩擦面，同时防止内部润滑脂泄漏，适配开式齿轮传动、户外输送设备等多尘工况的使用需求。轴承座顶部预留有注油孔结构，可直通轴瓦摩擦面，方便日常运维时加注润滑脂，无需拆解轴承座即可完成润滑保养，适配长期连续运转的设备维护需求。从安装边界来看，法兰安装面为平整加工面，

　　安装时需保证底座支撑面的平面度公差不低于0.1mm/100mm，避免安装时轴承座受压紧力产生形变，导致轴孔圆度超差；两个安装孔的中心距按照标准轴系支撑尺寸设计，安装螺栓的规格适配对应载荷等级的强度要求，拧紧时需按照对角顺序分次拧紧，避免单侧受力导致合箱面间隙不均。轴承座的轴向宽度根据适配轴径做匹配设计，轴瓦的有效支撑长度满足比压计算要求，保证重载工况下轴瓦的摩擦面压强在许用范围内，避免过早出现磨粒磨损、胶合失效。在实际选型应用中，这类轴承座适配的轴颈公差一般取h7或者h8，轴瓦内孔与轴颈的配合间隙控制在轴颈直径的千分之一到千分之一点五区间，保证运转时形成稳定的润滑油膜；安装时需保证两个同轴支撑的轴承座孔同轴度公差不超过0.05mm，

　　避免轴运转时产生附加弯曲应力，导致轴疲劳断裂或者轴承异常发热。相比滚动轴承座，这类滑动轴承座的抗冲击载荷能力更强，在有振动、冲击的工况下使用寿命更长，结构也更简单，加工制造成本更低，适合转速不高、载荷较大、维护条件有限的现场使用场景。设计时在轴承座的转角位置都做了铸造圆角处理，避免铸造时出现应力集中导致的铸件裂纹，同时也减少机加工时的崩边问题；轴承座的壁厚按照等强度原则设计，安装法兰位置适当加厚，承受螺栓压紧力的位置设置加强筋，提升整体结构刚度，避免螺栓拧紧时法兰产生翘曲变形。
