手动螺旋顶升起重作业工具结构设计

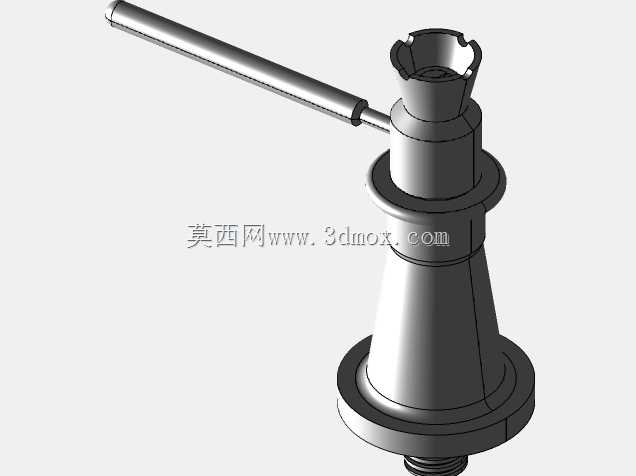

　　在设备检修、小型构件安装、车辆应急维修这类无外接动力源的作业场景里，手动螺旋顶升工具是一线作业人员最常取用的承重支撑装备，不同于液压类顶升设备存在密封件老化泄漏、长期静置保压失效的风险，纯机械螺旋副传动的结构可以在无维护状态下长时间保持顶升高度，不会出现负载缓慢沉降的问题，尤其适合需要长时间固定支撑位的装配、检修工序。这款螺旋顶升结构的整体布局采用了锥形底座加同轴螺旋副的经典构型，底座采用下宽上窄的锥台结构，底部接触端面做了整圈的平面加工，放置在硬质平整地面时可以获得足够的支撑接触面积，避免负载下底座压陷或者侧倾，底座上部的承力筒身和内部的传动螺母采用过盈配合加周向定位销的连接方式，确保顶升过程中螺母不会随螺杆转动，

　　所有轴向负载都能均匀传递到底座端面，不会出现局部应力集中导致的筒身开裂。操作杆采用了横向穿入螺杆顶部的长杆结构，杆身和螺杆顶部的通孔采用间隙配合，作业时可以根据所需操作力的大小调整杆的伸出长度，在顶升初期负载较小时可以将杆推到靠近螺杆的位置快速转动，接近额定负载时将杆拉到最长位置，用更长的力臂降低操作所需的手动力，不需要额外加接延长管就能满足额定负载下的操作力要求，杆的末端做了滚花处理，沾有油污的手操作时也不会打滑。顶部的承力头采用了带内凹卡口的结构，不是平面接触设计，这种结构可以适配不同形状的被支撑构件，不管是车辆底盘的凸起边梁，还是设备底部的加强筋，都能卡入凹口内避免顶升过程中构件滑移，承力头和螺杆顶端采用推力轴承连接，

　　螺杆转动顶升时承力头不会跟着转动，不会和被支撑构件之间产生相对滑动摩擦，避免刮伤工件表面或者带动构件偏移。从设计逻辑上看，整个结构没有采用复杂的冗余零件，所有传动部件都暴露在可视范围内，日常检查时只需要观察螺旋副的磨损情况、定位销是否松脱就能判断设备状态，不需要拆解内部结构排查故障，螺旋副采用梯形螺纹传动，相比普通三角螺纹拥有更高的传动效率和承重能力，螺纹牙型的厚度更大，长期承受交变负载也不会出现牙型崩裂的问题，螺纹副之间预留了足够的润滑脂存储间隙，定期涂抹润滑脂就能保证操作顺畅，不会出现卡滞。安装边界方面，这款结构的收拢高度较低，可以放入间隙不大的设备底部或者车辆底盘下方，不需要预先垫高就能完成初始对位，

　　最大顶升行程覆盖了日常小型作业的常见高度需求，升到最高位置时螺旋副的啮合长度仍然保留了足够的安全余量，不会出现螺杆脱出螺母的风险，整个结构的重心始终落在底座支撑面的中心范围内，即使承受额定最大负载，只要放置面平整就不会出现侧翻。在实际作业使用中，这类纯机械螺旋顶升结构不需要配套液压油、密封件等易损备件，在低温、高粉尘这类恶劣作业环境下也能正常使用，不会像液压千斤顶那样在低温环境下因为液压油黏度升高导致操作费力，也不会因为粉尘进入密封件导致漏油失效，是野外作业、无动力场景下顶升作业的可靠选择。结构建模过程中，所有配合面都按照实际机加工的公差要求做了间隙预留，螺旋副的配合公差按照传动螺纹的标准选取，既保证转动顺畅不会卡滞，又不会因为间隙过大导致顶升时出现晃动，底座和筒身的连接位置做了圆角过渡，避免应力集中，操作杆的通孔位置做了局部加厚处理，承受大扭矩操作时不会出现孔位开裂的问题。
