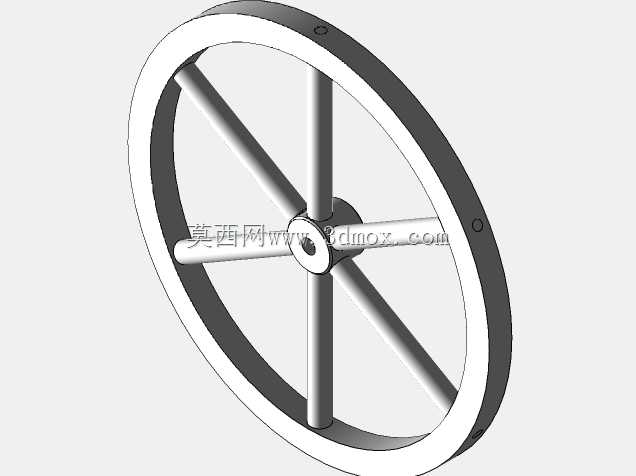

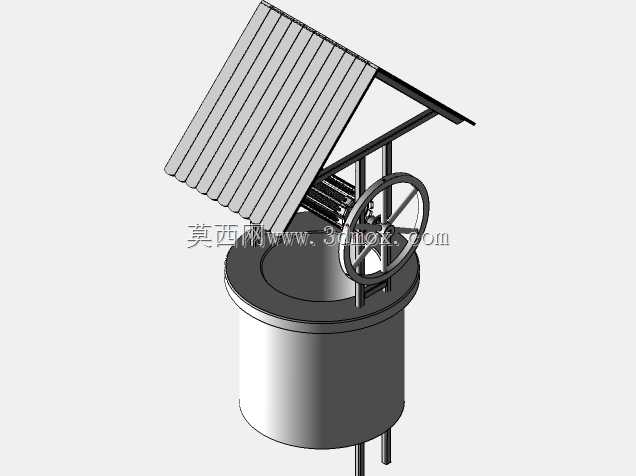

四辐条手轮传动操作构件结构设计

　　这类四辐条结构的手轮，在工业现场的手动调节场景里应用极广，从化工管路的截止阀开度调节，到机床工作台的进给微调、工装夹具的锁紧操作，再到小型输送设备的张紧度调整，几乎所有需要人工施加扭矩完成线性或旋转调节的工位，都能见到这类构件的身影。和冲压成型的薄辐条手轮不同，这款采用实心辐条搭配厚轮缘的结构，核心是为了承受更大的操作扭矩，避免频繁施力后出现辐条变形、轮缘开裂的问题，尤其适合需要操作人员施加较大作用力完成锁紧、关断操作的重载工况。

　　从实际使用的功能逻辑来看，手轮的核心作用是把操作人员手部施加的圆周力，通过轮辐传递到中心轮毂，再通过轮毂内的键槽或者方孔连接到阀杆、丝杠等传动件上，最终把旋转运动转化为执行端的直线位移或者旋转扭矩。设计时首先要考虑的是操作力的传递效率，轮缘的外径尺寸直接决定了力臂长度，相同操作力下，更大的轮径能输出更大的扭矩，但轮径过大会占用过多安装空间，甚至在设备运行时形成磕碰隐患，所以这类中等尺寸的手轮，一般适配需要10-30N·m操作扭矩的调节工位，既不会因为轮径太小导致操作费力，也不会因为尺寸过大干涉周边的管线、其他操作构件。

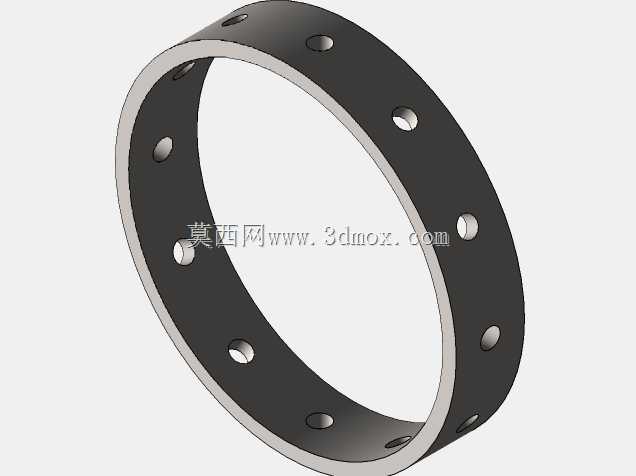

　　结构设计上，四根辐条采用等角度90度均匀分布，相比三辐条结构，四辐条的受力对称性更好，不管操作人员从哪个方位握持轮缘施力，都能保证至少两根辐条参与主要传力，避免单根辐条受力过载；同时等距分布的辐条在铸造或者机加工过程中更容易保证动平衡，即使手轮需要随阀杆、丝杠做连续旋转，也不会因为重心偏移产生额外的振动。轮缘部分采用圆弧过渡的截面设计，没有尖锐棱角，操作人员握持时不会硌手，长时间操作也不容易产生手部疲劳，轮缘上预留的几个小孔，是用来安装可折叠的转动手柄的，当需要快速旋转调节时，可以把弹出的小手柄作为施力点，不用整圈握持轮缘，大幅提升快速调节的效率，不需要使用时手柄可以折回贴紧轮缘，避免突出的构件勾挂工作服或者造成磕碰。

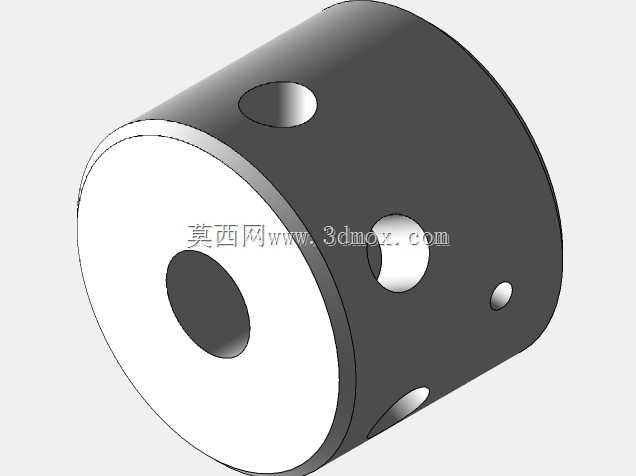

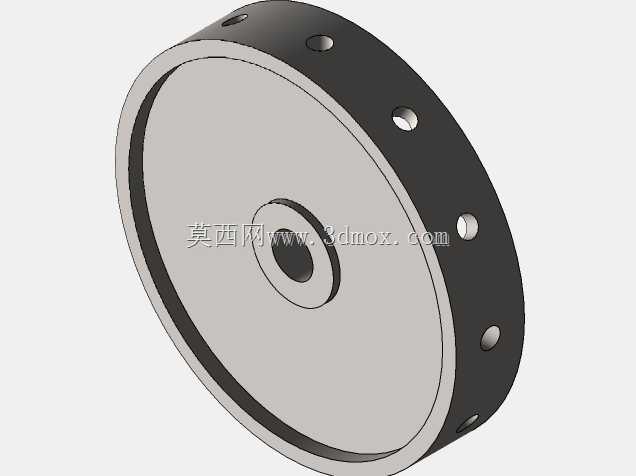

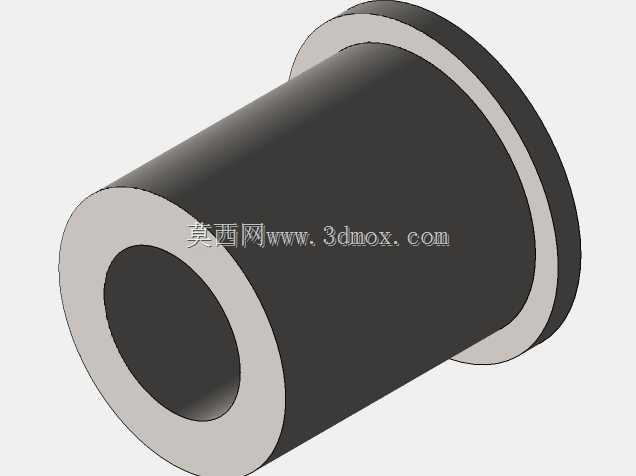

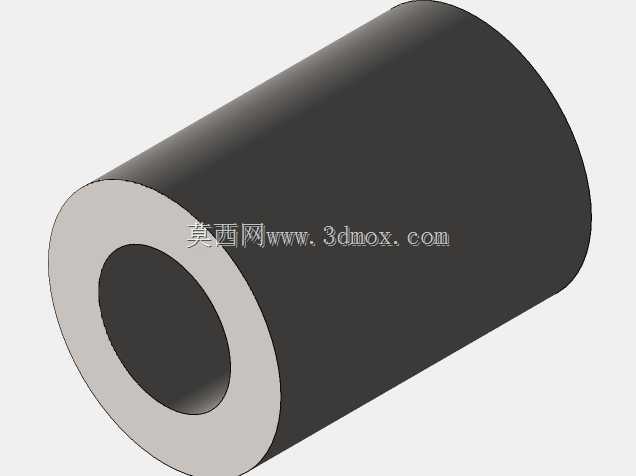

　　中心轮毂部分做了加厚处理，因为轮毂是整个手轮的受力核心，所有辐条传递来的扭矩都要集中到轮毂和传动轴的连接位置，加厚的轮毂可以保证和轴配合的长度足够，避免连接部位出现应力集中导致的轮毂开裂，轮毂中心的安装孔可以根据实际使用需求加工成键槽孔、方孔或者带顶丝的光孔，适配不同规格的传动杆件。安装边界方面，这类手轮的安装端面和设备面板之间需要预留至少15mm的间隙，保证轮辐旋转时不会和面板上的紧固件、标识牌发生摩擦，轮毂的轴向定位需要靠轴端的挡圈或者锁紧螺母完成，要保证手轮旋转时没有轴向窜动，否则长期使用会磨损安装孔，导致传动间隙变大，调节精度下降。

　　从现场使用的耐久性角度考虑，这种结构的手轮一般采用铸铁或者铸钢材质成型，表面做喷塑或者发黑处理，能适应车间里的油污、粉尘环境，不会轻易出现锈蚀问题；轮缘和辐条的连接位置做了大圆角过渡，避免应力集中导致的断裂问题，即使操作人员用套管加力操作，只要在设计扭矩范围内，也不会出现结构损坏。很多现场改造项目里，这类手轮还会被用来替换原来的塑料手轮，因为塑料手轮在低温环境或者长期受力下容易脆裂，而金属材质的四辐条手轮可靠性更高，维护周期更长，不需要频繁更换配件，能减少设备停机维护的时间。另外在设计安装位置时，还要考虑手轮的操作高度，一般安装在距离操作地面1.2-1.5米的位置最符合人体工程学，操作人员站立时自然抬手就能握持轮缘，不需要弯腰或者抬臂过高，长时间操作也不容易产生疲劳，这也是选型时需要结合设备整体布局考虑的关键点。
