斜置式窄边框通道门体结构三维设计

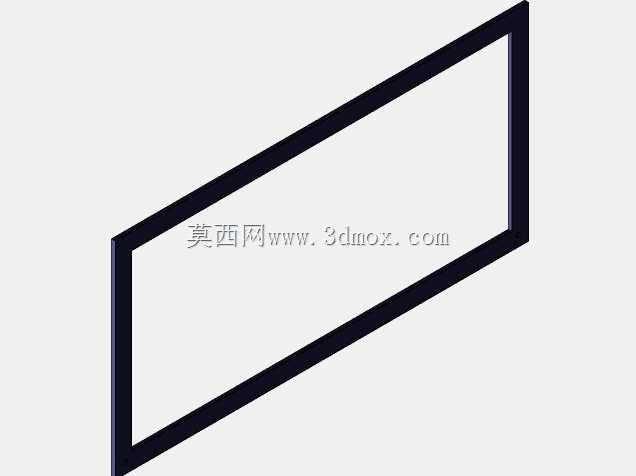

　　在工业厂区人行通道、洁净车间出入口、设备防护区域隔断等场景中，这类窄边框斜置门体的应用占比正在逐步提升，和传统垂直安装的平开门不同，斜向布置的结构能在有限的通行空间里减少门扇开合的扫掠范围，避免通道旁的管线、操作工位被门扇运动轨迹干涉。从结构设计逻辑来看，这款门体采用了等截面闭合边框作为主承载结构，边框截面做了内凹止口设计，后续可以根据使用场景嵌入透明视窗、密封胶条或者防护网板，不需要额外在边框上焊接安装耳板，止口的深度刚好匹配常用的5mm厚聚碳酸酯板或者钢化玻璃的安装公差，装配时只需要在边框内侧压入密封胶条就能完成面板固定，减少了外露紧固件的数量，也能降低后期清洁维护的工作量。

　　做三维建模的时候，首先要确认的是安装边界的尺寸约束，常规的人行通道净宽要求不小于900mm，净高不小于2100mm，这款门体的边框外轮廓尺寸刚好卡在净空要求的边界上，边框自身的截面宽度控制在60mm，不会因为边框过宽压缩实际通行的有效宽度。斜置角度的选择不是随意设定的，建模时反复调整过12度到18度的倾斜区间，最终选定的15度倾角，一方面能让门体在开合时的重心轨迹更平稳，减少铰链侧的长期载荷偏磨，另一方面斜置后的门体和通道侧墙形成的三角空隙，可以用来布置门禁读卡器、状态指示灯这类附属配件，不需要额外在墙面上开孔固定。

　　从功能特性上看，这款门体没有做多余的装饰性结构，所有的几何特征都服务于安装和使用需求：边框的四个角部采用45度拼角焊接结构，焊接位置在内侧预留了打磨余量，焊接完成后打磨平整不会在外侧留下焊痕，外侧表面可以直接做喷塑或者阳极氧化处理，适配不同厂区的装修风格。铰链安装位在边框的一侧做了加厚处理，加厚区域的厚度是普通边框壁厚的2.5倍，能承受长期反复开合的载荷，不会出现边框连接处开裂的问题。门体底部的边框做了1:10的斜度收口，和地面完成面的间隙控制在5mm，既不会因为间隙过大漏风落灰，也不会因为地面轻微的不平整导致门体开关时刮蹭地面。

　　实际选型应用的时候，要注意安装基面的载荷要求，这类门体单扇的自重控制在18kg左右，普通的轻质隔墙只要在铰链位置做局部加强就能满足安装强度，不需要额外做混凝土构造柱。如果是用在设备防护区域，还可以在边框内侧预留的槽位里嵌入安全光栅的安装轨道，不需要额外加装支架，就能实现门体打开时设备自动停机的安全联锁。建模过程中特意把边框的内腔做成了中空结构，一方面可以减轻门体自重，另一方面中空腔可以走门禁系统的连接线，所有线路都隐藏在边框内部，不会出现明线外露被剐蹭破损的问题。和市面上常见的标准门框不同，这款门体的结构没有采用通用的型材截面，所有的边框截面都是根据通行场景的需求做的定制化设计，避免了通用型材需要额外切割拼接带来的装配误差，三维模型里所有的拼接位置都做了公差配合设定，实际加工时按照模型的尺寸下料，拼焊后的形位公差可以控制在1mm以内，不需要后期反复校形。
