工业圆形储料池及配套操作平台结构

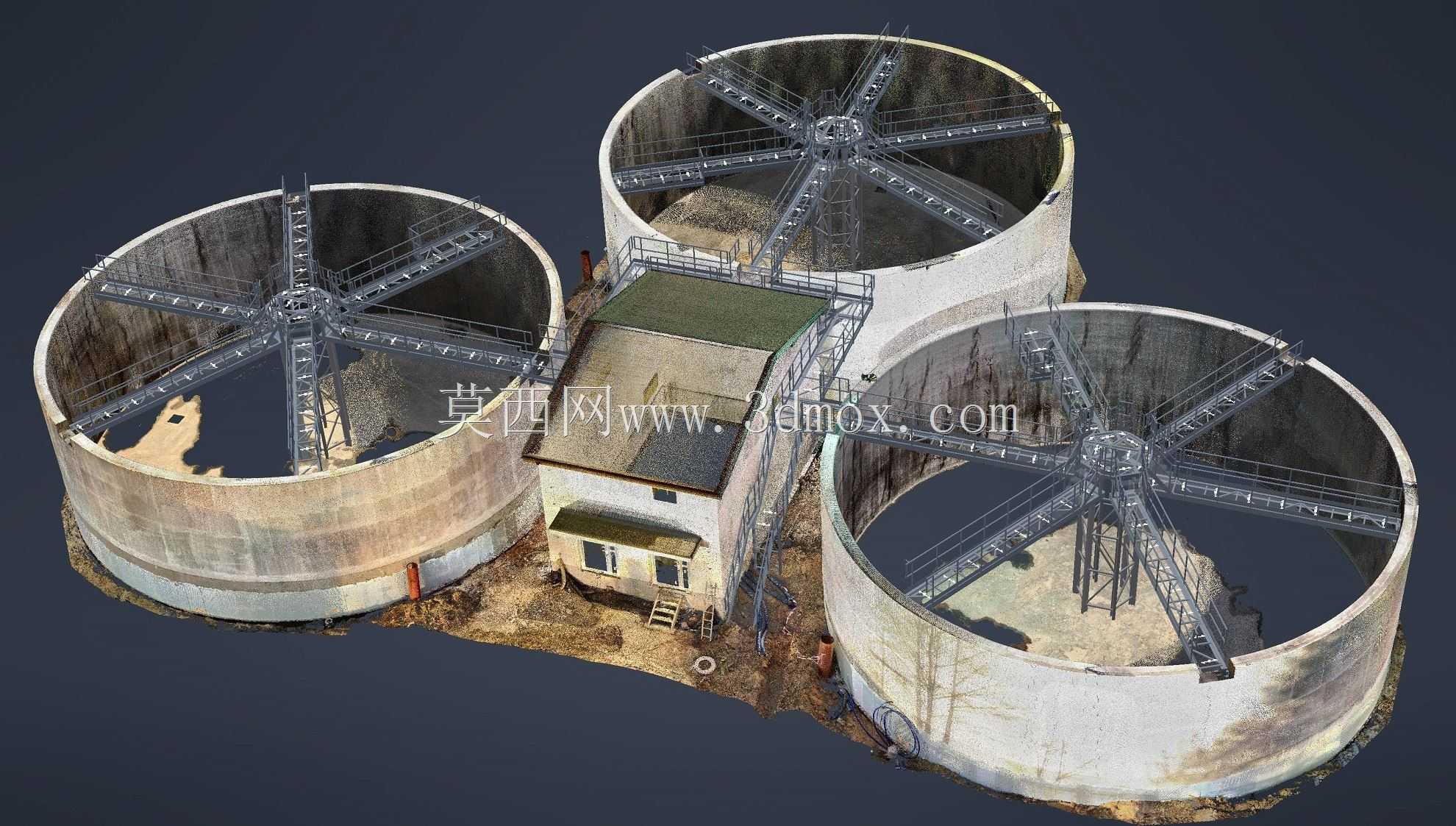

　　这套三维扫描还原的工业设施结构，核心由三座等径圆形混凝土储池、池顶中心传动搅拌桁架、池间附属操作用房及连通检修通道组成，常见于市政污水处理厂的污泥浓缩段、工矿企业的浆液储配工段、粮食加工领域的散料暂存工序，不同场景下池体内部可根据存储介质特性做防腐、耐磨或防渗衬层适配，扫描模型完整保留了现场设施的磨损痕迹、结构拼接关系与安装细节，可作为同类型设施改造、新建设计的逆向参考基准。

　　从结构功能来看，每座圆形储池顶部的辐射状桁架承担着核心作业功能，桁架以池中心的回转支承座为核心，六根辐射主梁延伸至池壁顶部的环形轨道，主梁上铺设的 walkway 板带可供检修人员通行，主梁下方挂载的刮臂随中心回转机构低速转动，可将池底沉积的物料逐步刮集至中心排料口，避免物料板结影响出料效率；桁架外侧设置的双道护栏完全符合工业检修防护的安全高度要求，所有节点的螺栓连接位置、加强筋板布置都在扫描模型中完整呈现，设计人员可直接提取节点参数做结构强度校核，无需再赴现场反复测绘。

　　池体之间的附属操作用房采用砖混加彩钢顶结构，内部预留了传动机构的电控柜安装位、减速机放置平台，房体侧面设置的外爬梯直接连通池顶环形通道，爬梯的踏步间距、护笼圈的排布间距都符合工业梯台的设计规范，房体与池壁衔接处的防水收边结构也被完整扫描记录，可作为同类型衔接部位防水设计的实际参考。三座储池呈三角排布，池壁间距刚好满足检修通道的通行宽度要求，池壁外侧的管道接口、爬梯预埋件、沉降观测点的位置都在模型中精准还原，设计人员可直接基于该模型做管道走向排布、附属设备安装的碰撞检查，避免现场施工时出现结构干涉问题。

　　从安装边界维度来看，单座储池的外径、池壁高度、池顶护栏高度都可通过扫描模型的点云数据提取精准尺寸，池中心传动机构的底座安装孔位、环形轨道的预埋螺栓排布都与现场实际尺寸完全一致，设计同类型设施时可直接参考该排布逻辑，根据实际处理量调整池体直径与桁架长度，无需重新推导中心传动机构的受力分布；池间操作用房的长宽尺寸、门窗位置、屋面坡度都符合常规工业附属建筑的设计标准，屋面的设备吊装孔、通风口位置也可直接参考适配。

　　不同于正向设计的理想化模型，这套扫描结构完整保留了设施实际运行后的结构形变、部件磨损、后期加装的小构件细节，比如池壁局部的混凝土修补痕迹、刮臂上加装的物料刮板、爬梯上后焊的防滑踏步，这些细节都是实际生产运行中逐步优化的结果，对于新建设施的设计优化有极高的参考价值，可避免设计阶段出现脱离实际生产需求的理想化问题；结构设计人员可基于该模型做有限元分析的网格划分，模拟储池满料状态下的池壁受力、桁架转动时的动载荷分布，为结构优化提供真实的模型基础；设备选型人员可参考模型中传动机构的安装尺寸，匹配对应功率的减速机、回转支承，确保选型参数与实际安装需求完全匹配。
