5000升卧式储油罐体结构设计

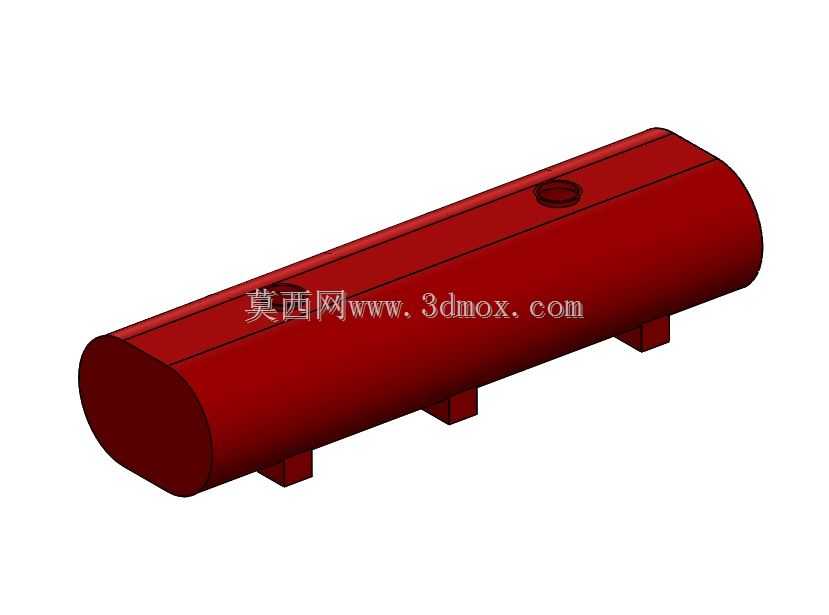

　　在散装流体转运、厂区固定储油、作业车辆配套供油的场景里，卧式圆柱形储油罐体是应用占比极高的储液结构，这类结构相比方形箱体，在同等壁厚、同等容积下能承受更高的内部液体静压力，同时圆柱形曲面的应力分布更均匀，不会出现方形箱体直角位置的应力集中问题，长期承压使用时焊缝开裂的风险更低。这款5000升规格的储油罐体，整体采用卧式布置，主体为等直径圆柱筒身，两端采用标准椭圆形封头封焊，封头的曲面曲率经过匹配计算，和筒身对接时的环向焊缝受力均匀，不会出现局部应力突变。筒身上部居中位置开设圆形注油口，注油口带有凸台结构，凸台和筒身采用满焊连接，后期可以配套安装法兰盖板、呼吸阀或者注油管路，注油口的位置设置在筒体轴向居中处，

　　加注液体时可以避免液体单侧冲击封头，同时也能保证加注过程中罐内气体从注油口周边顺利排出，减少加注时的喷溅问题。罐体底部设置三个等间距分布的鞍式支腿，支腿采用和筒身曲率匹配的弧形接触面，和筒身外壁焊接固定，支腿底部带有平直的安装接触面，安装时可以通过螺栓将罐体固定在设备机架或者车载底盘上，三个支腿的布置间距经过载荷计算，两端支腿距离封头端面的距离控制在筒体直径的0.2倍区间，中间支腿位于筒体轴向中点，这样的布置可以避免罐体满液时筒身中部出现过大的下挠变形，同时支腿的高度预留了足够的底部操作空间，后期如果需要在罐体底部安装排污阀、出油管路，不需要额外抬高罐体就能完成管路对接和阀门操作。从结构设计的逻辑来看，

　　这类储油罐体的壁厚选取需要结合存储介质的密度、工作环境温度、罐体安装方式综合计算，5000升的容积对应的筒身长度和直径比例控制在3:1左右，这个比例下罐体的整体重心高度较低，不管是固定安装在厂区基础上，还是搭载在转运车辆底盘上，都能保证较好的稳定性，不会因为重心过高出现侧翻风险。筒身和封头的对接焊缝采用开坡口全焊透结构，焊接完成后需要做煤油渗透试验，检查焊缝的致密性，避免存储油料时出现渗漏问题。罐体的内壁不做额外的凸起结构，减少液体残留，后期清理罐内沉渣时，可以从上部注油口进入，或者在底部预留的排污口位置完成冲洗排污，平直的筒体内壁不会出现积液死角，能最大程度减少罐内残液的积存。在实际配套使用时，

　　这类罐体可以根据需求在封头位置加装液位计接口、温度传感器接口，接口的位置都避开焊缝区域，在筒体母材上开孔焊接接管，避免开孔破坏焊缝的整体强度。安装边界方面，三个支腿的安装孔位采用统一的孔距规格，安装面的平面度公差控制在2mm以内，保证罐体安装后不会出现支腿悬空的问题，避免局部支腿受力过大导致焊缝撕裂。罐体的整体外表面预留了涂装余量，后期可以根据使用环境做防锈底漆加面漆的涂装，或者做防静电涂层处理，满足油料存储的安全要求。和立式储油罐相比，卧式布置的罐体整体高度更低，对于安装空间的竖向高度要求更小，在车间内部、低矮底盘车辆上安装时适应性更强，同时卧式罐体的液体静压沿轴向分布更均匀，底部出料时的液位稳定性更好，配套给发动机、生产设备做连续供油时，不会因为液位高度变化出现供油压力大幅波动的问题。在建模过程中，筒身采用旋转特征生成基础曲面，封头采用标准椭圆曲线旋转成型，支腿采用拉伸加弧形切除的方式保证和筒身的贴合度，注油口凸台采用拉伸凸台后做圆角过渡，减少凸台和筒身连接位置的应力集中，所有焊接位置都预留了焊脚尺寸的建模余量，方便后续出工程图时标注焊接要求，整个模型的尺寸链完全闭合，各个特征之间的装配关系清晰，导入工程图模块后可以直接生成筒体展开尺寸、支腿加工尺寸、封头冲压尺寸，直接用于生产下料。
