3吨定柱式三角桁架臂起重吊运设备

项目分类:起重机 发布时间:2021-11-08 ID:376541
  • 3吨定柱式三角桁架臂起重吊运设备

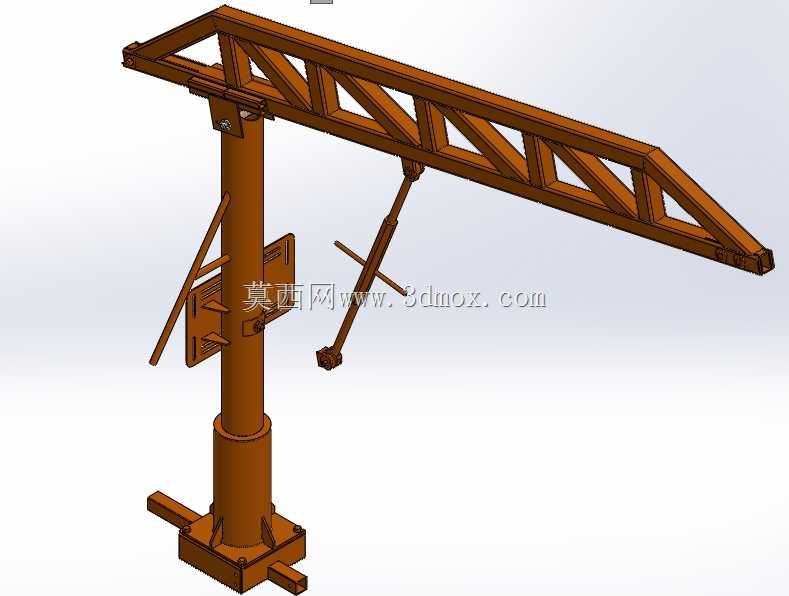

  这款定柱式臂架起重设备,主要面向中小型加工车间、仓储库区、设备装配工位的定点物料转运场景设计,额定承载能力覆盖3吨级常规吊运需求,适配固定作业半径内的工件上下料、设备检修部件吊装、工位间物料转序等日常作业,相比大跨度桥式起重机,它的安装不需要对厂房顶部梁架做承重改造,仅需在地面做预埋基础固定立柱即可投用,对于层高有限、梁架承重不足的老旧厂房,或是需要在独立工位增设起重能力的生产区域,这类设备的适配性远高于其他大型起重装备。从结构设计逻辑来看,设备采用底部法兰盘配合地脚螺栓与混凝土预埋基础连接的固定方式,立柱下段设计有加粗的承力轴段,用来承担臂架传递的竖向载荷与倾覆力矩,立柱上部设置回转支承结构,可实现整段臂架360度水平回转,

  作业覆盖范围为以立柱为圆心、臂长为半径的完整圆形区域,能满足覆盖范围内任意点位的物料取放需求。臂架部分没有采用常规的实腹式箱型梁结构,而是选用三角桁架式焊接结构,上弦杆、下弦杆通过斜向腹杆焊接形成连续的三角稳定单元,在保证臂架整体抗弯、抗扭刚度的前提下,大幅降低了臂架自身的结构重量,既减少了立柱回转支承的承载负荷,也降低了臂架前端下挠变形量,空载状态下臂架端部的静变形量控制在允许的工程误差范围内,不会因为长期带载出现臂架下弯的永久变形。臂架与立柱的连接位置设置了多组加强筋板,筋板沿立柱周向均匀分布,将臂架根部的集中载荷均匀分散到立柱筒体上,避免局部应力集中导致的焊缝开裂问题。臂架下方配套设计有可沿臂架下弦轨道移动的电动葫芦挂载点,

  葫芦行走轮卡装在轨道翼缘上,可实现吊点沿臂架长度方向的水平移动,配合臂架的回转动作与葫芦的起升动作,能完成覆盖范围内三维空间任意位置的物料吊运作业。考虑到现场安装的边界条件,这款设备的立柱安装基础需要满足最小混凝土标号C30、预埋深度不低于1.2米的要求,法兰盘连接螺栓需选用8.8级以上高强度螺栓,安装时需保证立柱的垂直度偏差不超过千分之一,避免回转过程中出现卡滞或单侧受力过大的问题。设备的作业半径可根据现场实际工位布局调整臂架长度,常规配置下臂架有效作业长度覆盖4米到6米区间,起升高度可根据厂房层高调整立柱总高度,最高适配6米以内的起升需求,完全能满足常规机加工车间的机床上下料、模具吊装、工件转运等作业需求。在细节设计上,

  臂架的端部设置了行程限位挡块,防止电动葫芦行走过程中脱出轨道,立柱根部设置有接地端子,可直接接入厂区接地网,避免设备带电引发的安全隐患,回转支承位置预留了润滑脂加注口,日常维护时可直接加注润滑脂降低回转阻力,不需要拆解结构。这类设备相比移动式悬臂吊,它的固定安装形式稳定性更强,额定起重量更大,作业过程中不会出现设备移位的风险,相比壁行式起重机,它不需要依托厂房墙体做支撑,对建筑结构的要求更低,独立安装即可投用,非常适合单工位重型工件的频繁吊运作业,比如焊接工位的工件翻转、装配工位的部件对位、维修区的设备零部件拆装吊运等场景,能大幅降低人工搬运的劳动强度,提升工位作业效率。整个结构的受力路径清晰,从吊点载荷传递到臂架桁架结构,再通过臂架根部的连接节点传递到立柱筒体,最终通过底部法兰传递到地面基础,每一段受力路径都做了对应的加强设计,没有冗余的结构件,所有型材的选型都经过载荷校核,在满足3吨额定起重量的前提下,尽可能压缩了结构自重,降低了制造成本与安装难度。
