商用立式甘蔗鲜榨设备结构造型

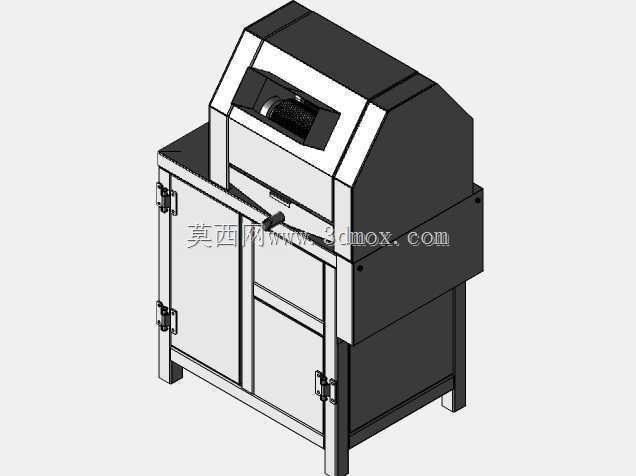

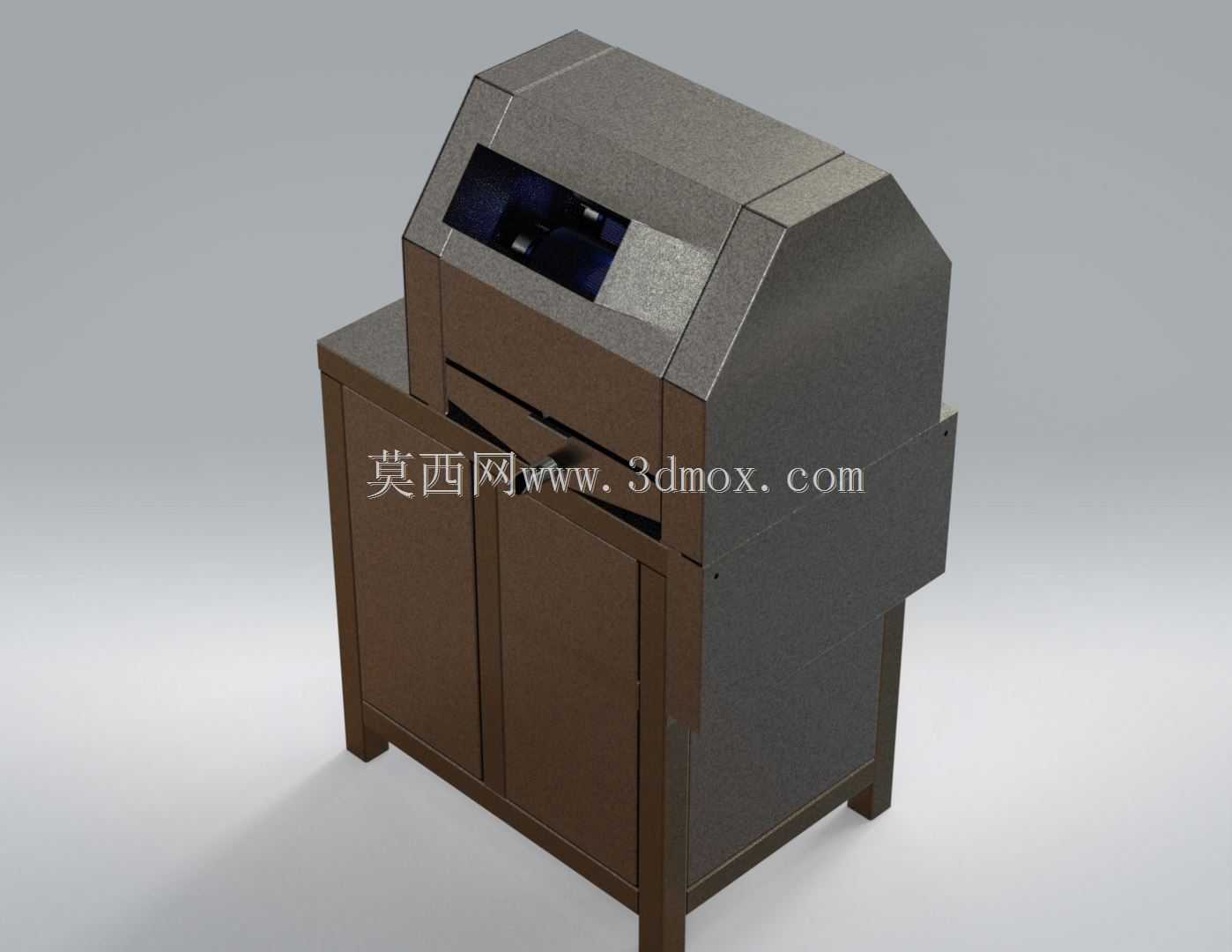

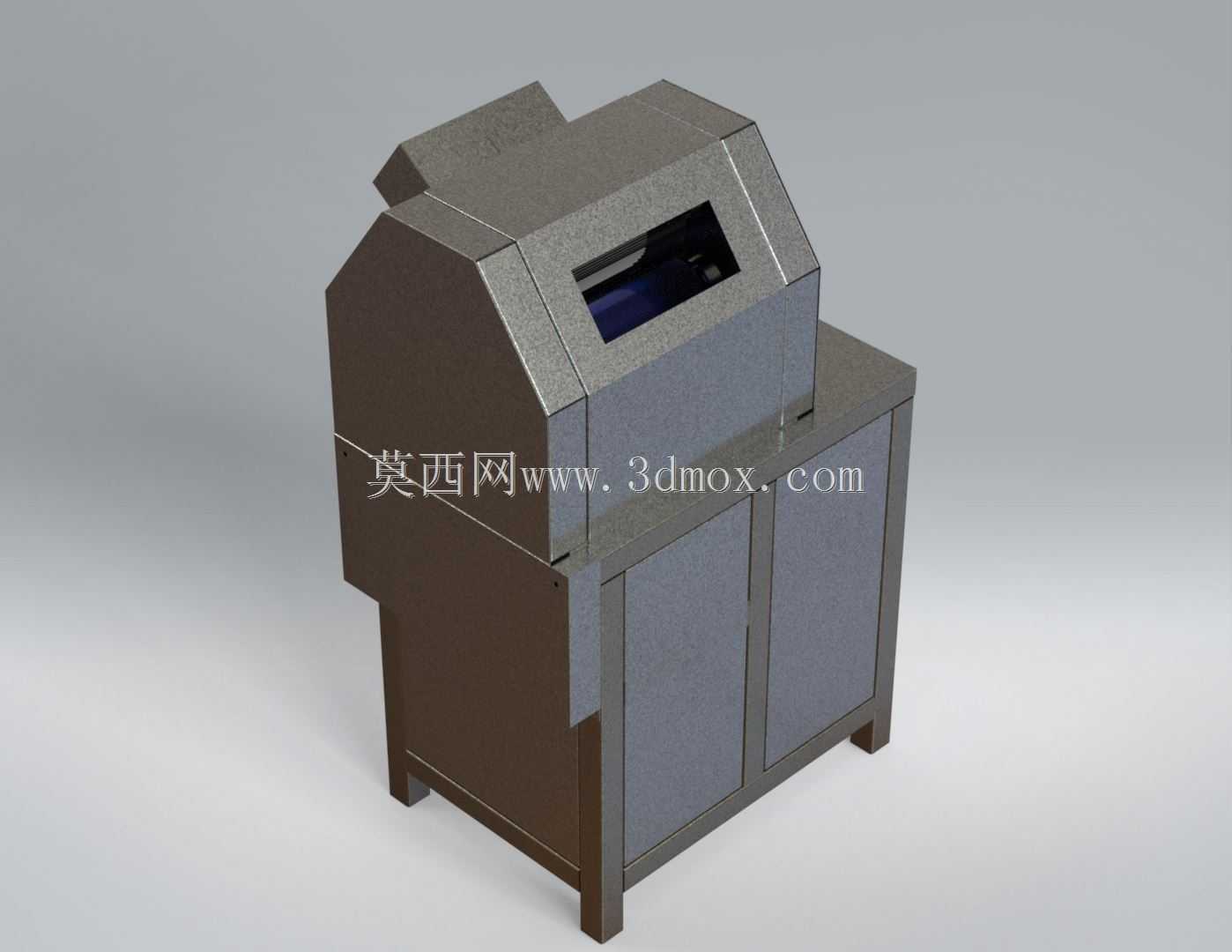

　　街边鲜榨甘蔗摊位、农贸市场饮品档口以及小型现制饮品门店，长期需要一台占地紧凑、进料顺畅、维护便捷的压榨设备。这套立式甘蔗榨汁设备的三维结构，正是围绕这类高频商用场景搭建：整机采用下柜上机的分层布局，下部柜体承担机架支撑、动力容纳与储物功能，上部倾斜布置压榨辊组与进料导向通道，操作人员站在设备正面即可完成甘蔗送入、接汁、残渣归集的整套动作，无需大幅度转身或额外辅助工装。

　　从实际使用逻辑看，甘蔗原料长度普遍在1.5米至2.2米区间，表皮坚硬且纤维韧性极强，设备上部的斜向进料口做了加宽导向开口，进料端预留足够的悬臂空间，整根甘蔗无需提前截断即可顺着导向槽送入压榨工位；压榨腔内部采用多辊渐进挤压结构，甘蔗依次经过粗压、复压两道工序，蔗汁沿下部导流槽汇入前方出汁口，压榨后的蔗渣从设备后侧排渣通道送出，汁渣路径完全分离，避免现场操作时汁水四溅、残渣混入接汁容器的问题。

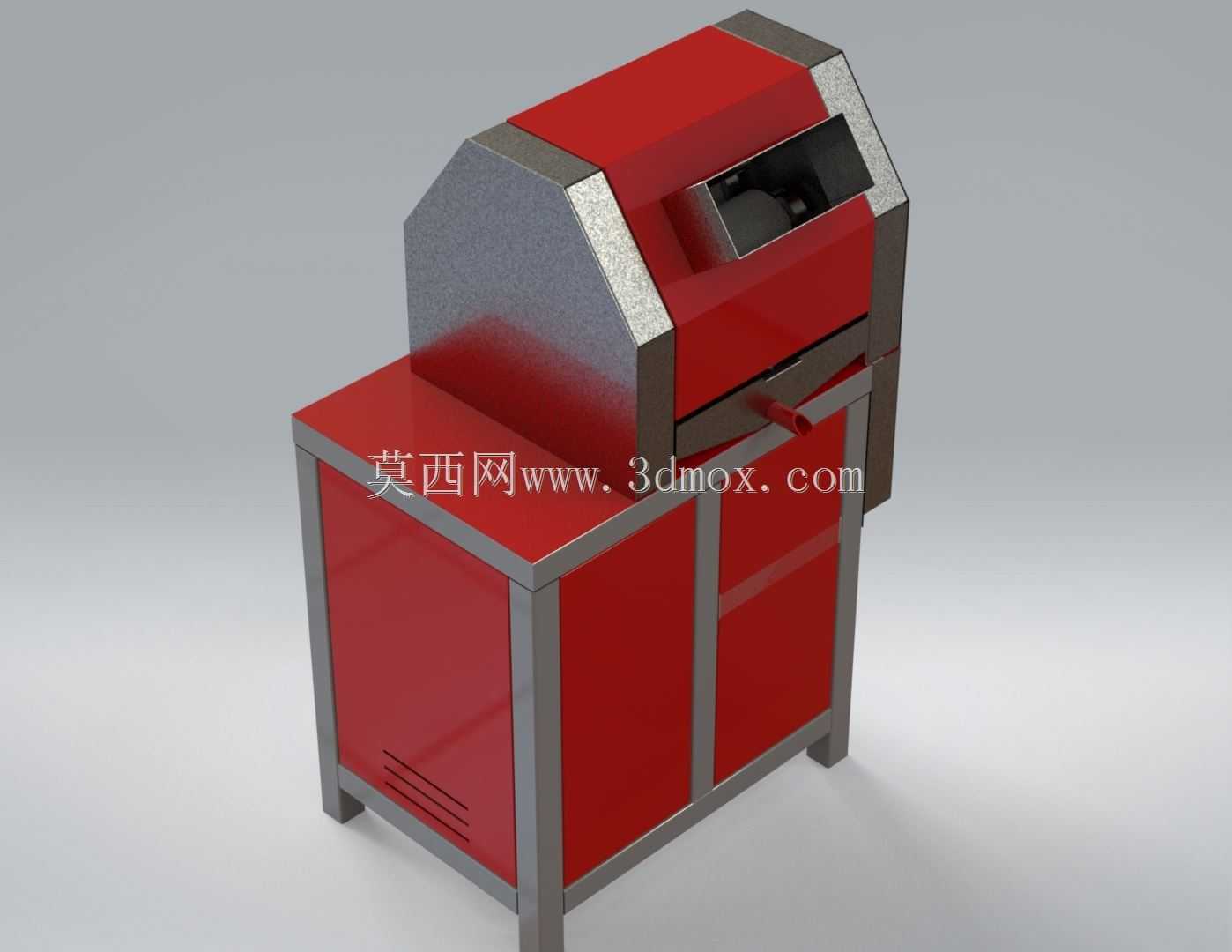

　　下部柜体采用方管焊接框架作为承载基体，框架外侧覆盖红色钣金护板，护板与骨架之间预留检修间隙，日常维护时可快速拆卸侧板，对内部传动链轮、减速组件、接汁盘进行冲洗与点检；柜体正面设置双开门储物腔，可放置备用刀具、清洁工具、接汁杯等零散物件，柜体底部加装四条可调支撑脚，既可以在不平整的摊位地面调平整机，也能避免柜体直接接触地面积水造成钣金锈蚀。柜体侧板下部开设条形通风散热孔，为内部动力元件提供自然通风通道，长时间连续压榨时不会出现舱内积热问题。

　　上部工作机头采用圆弧过渡的封板造型，操作面设置内嵌式控制区域，启停开关、急停按钮集中布置在操作人员伸手可及的倾斜面板上，进料口周边加装金属防护挡板，防止操作人员手部误入压榨辊间隙，同时阻挡压榨过程中蔗皮、汁水向外飞溅。机头与下部柜体的连接位置做了台阶式定位结构，装配时可快速对位锁紧，后续若需搬迁转运，也能将上下两部分拆分搬运，适配门店搬迁、摊位流动转场的使用需求。

　　安装边界方面，整机底面占地控制在0.8平方米以内，正面操作预留0.6米站立空间，后侧预留0.3米排渣与散热间距，进料方向上方无需额外遮挡，常规2.8米层高的商铺、摊位棚架均可容纳；设备总重量集中在下部柜体区域，重心偏低，运行压榨时整机振动幅度小，无需额外打地脚螺栓固定，放置在硬化平整地面即可投入使用。结构建模过程中，钣金护板的折弯圆角、机架方管的拼接焊缝、辊组的装配间隙均按实际加工公差还原，既可以作为食品机械设计人员的方案参考，也能直接用于设备投产前的结构干涉校验、外观造型打样，帮助设计者快速梳理压榨动线、防护结构与柜体空间的匹配关系，减少从方案到样机阶段的反复改模工作量。
