多款式金属抓夹结构三维设计方案

　　本次呈现的多款抓夹结构，主要面向日用发饰五金领域的结构落地需求，这类夹持件的核心应用场景覆盖日常发型固定、美发造型作业辅助等场景，区别于工业领域的大载荷夹持工装，这类日用夹持件对握持手感、开合顺畅度、长期使用的弹簧疲劳抗性有更贴近民用场景的细化要求。从结构设计逻辑来看，所有款式均采用对称式夹臂布局，依靠内置的扭转弹簧提供夹持预紧力，夹齿的排布做了差异化的弧度适配：弧度偏圆润的款式适配发量偏少的使用场景，夹齿间距控制在3mm以内，避免卡扯发丝；夹齿深度更深、齿距放宽到5mm的款式，适配多发量的盘发固定需求，夹持时的受力面更分散，不会出现局部压痕。不同外观款式的安装边界做了统一的转轴孔径适配，所有款式的铰接轴直径均为2mm，

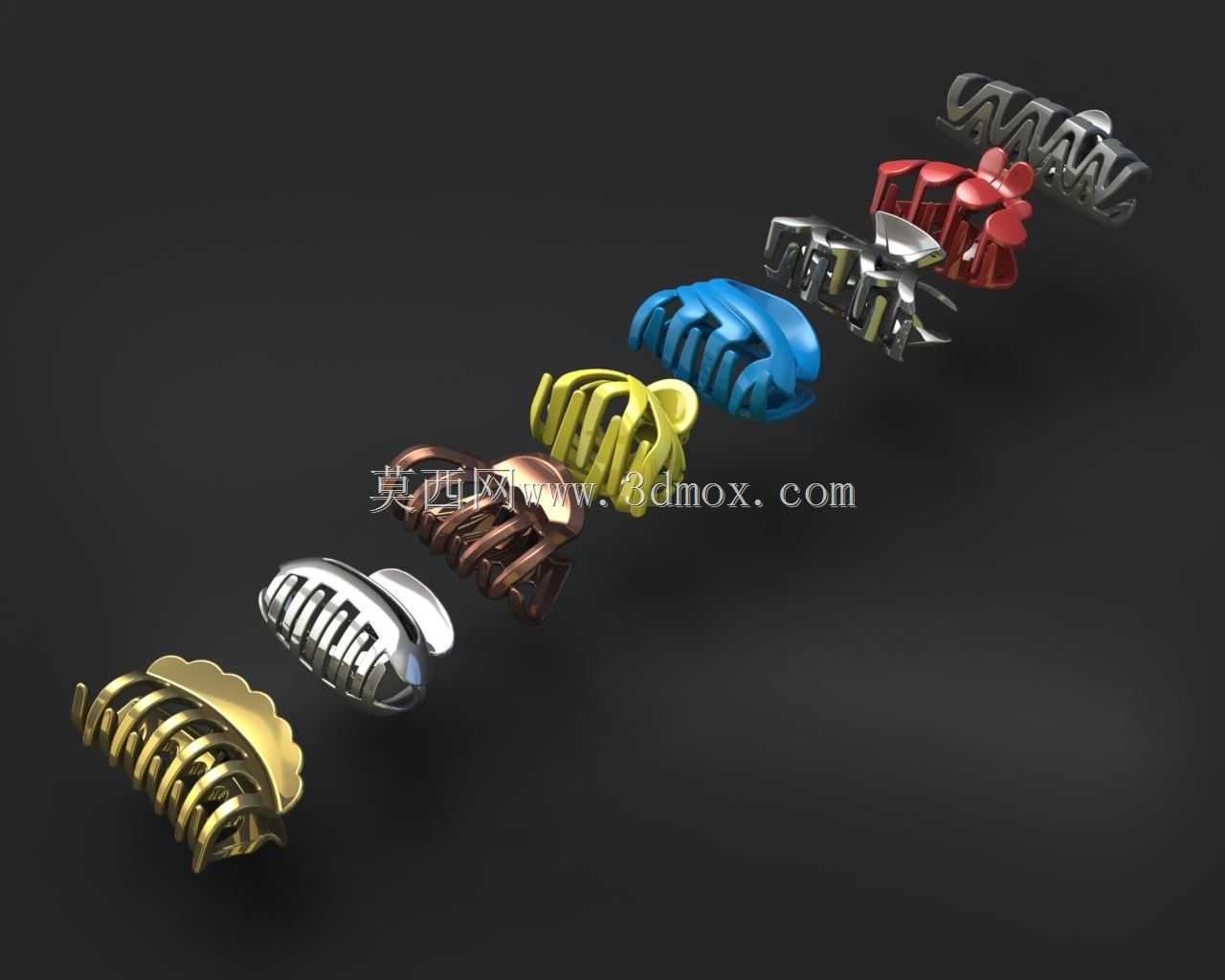

　　夹体闭合后的整体厚度控制在8-12mm区间，开合角度统一限定在35°-45°之间，这个角度区间既可以保证单手按压开合的操作行程符合人体工学，也能避免开合角度过大导致弹簧超出屈服极限出现弹力衰减。从外形尺寸的适配逻辑来看，单支抓夹的整体长度覆盖45mm到75mm的区间，不同长度的款式对应不同的使用场景：45mm长度的迷你款适合局部碎发固定，夹体外侧做了光滑的弧面过渡，没有突出的棱角，避免日常佩戴时勾扯衣物；75mm长度的加大款适合全盘发的固定，夹臂的加强筋做了内置处理，外观面保持完整的流线型，既可以做金属原色的抛光处理，也可以适配电泳、喷塑、真空镀等不同的表面处理工艺，图中呈现的多色效果就是不同表面处理方案的呈现效果。

　　设计过程中对夹齿的末端做了0.3mm的圆角处理，避免尖锐边角划伤头皮，铰接位置的配合间隙控制在0.1mm以内，既保证开合转动无卡顿，也不会出现夹体晃动的松散感。弹簧的选型匹配了不同尺寸夹体的夹持力需求，迷你款的弹簧预紧力控制在5N左右，保证夹持碎发时不会松脱，同时按压开合的力度适合单手操作；加大款的弹簧预紧力调整到12N，应对较厚发束的夹持需求时不会出现滑脱。所有款式的夹臂壁厚统一控制在1.2mm-1.5mm之间，采用锌合金压铸成型的工艺路径时，这个壁厚可以保证压铸过程中金属液填充顺畅，不会出现冷隔、缺料的缺陷，同时成品的重量控制在10g-22g之间，长时间佩戴不会有明显的坠重感。结构上做了无外露弹簧的设计，

　　弹簧完全隐藏在夹臂的铰接槽内，既避免弹簧夹扯发丝，也提升了外观的整体整洁度，夹臂的开合止位做了一体化的凸台设计，不需要额外加装止位零件，减少装配工序的零件数量，降低量产时的装配成本。不同外观纹理的款式，其纹理深度控制在0.2mm以内，既可以呈现不同的外观肌理效果，也不会因为纹理过深导致清洁难度增加，日常使用时沾染的灰尘、发胶残留可以直接用湿布擦拭干净。夹齿的排布做了等距错位设计，上下夹臂的夹齿在闭合时呈交错咬合状态，咬合间隙控制在0.2mm，既可以保证对发丝的夹持固定效果，也不会因为间隙过小夹断发丝。从安装适配的角度，这类抓夹不需要额外的固定基座，依靠自身的夹持力即可完成固定，铰接轴的两端做了铆压收口处理，不需要额外的紧固件，装配时只需要将弹簧放置在铰接槽内，穿入转轴后铆压两端即可完成成品组装，量产的装配工序简单，适合大批量自动化装配作业。针对不同的表面处理需求，夹体的外观面脱模斜度统一做了1.5°的设计，保证压铸脱模时不会拉伤外观面，后续抛光工序的加工余量控制在0.1mm，既可以消除压铸表面的流痕、水纹，也不会因为加工余量过大导致壁厚不均，影响成品的结构强度。
