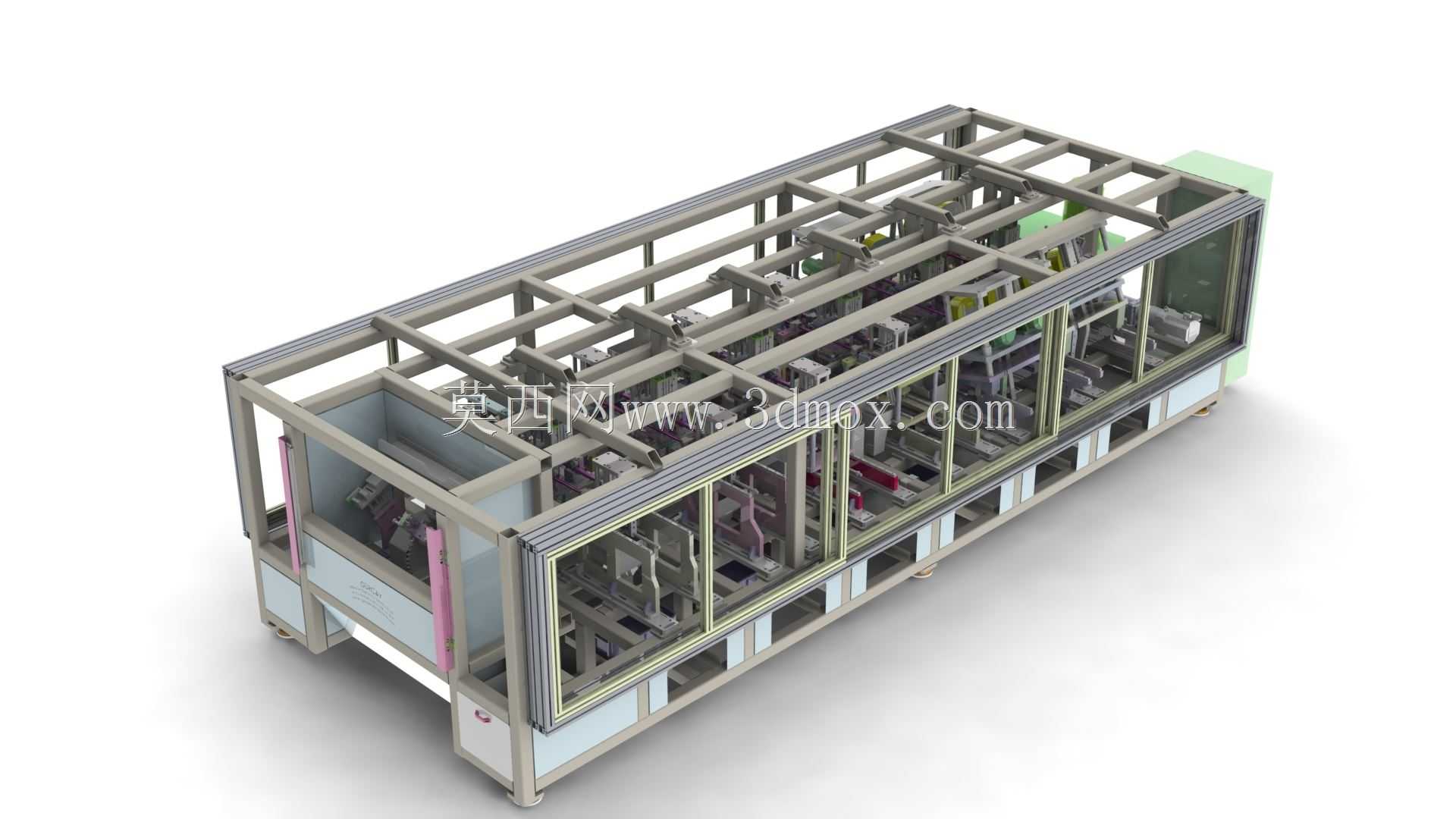

长型材框架式多工位自动化加工工作站

　　该设备主体采用欧标工业铝型材搭建整体承载框架，型材选型兼顾结构刚性与后期改造成本，框架外侧预留透明防护板安装槽位，可直接嵌入亚克力或钢化玻璃防护板，既满足生产区域安全防护的隔离要求，又能让运维人员直观观测内部工位运行状态，无需频繁拆卸防护结构即可快速排查工位卡滞、物料偏移等常见故障。框架底部设置可调式支撑脚杯，单脚承载能力匹配整机动载荷冗余要求，可适应车间地面存在的3-10mm高度差，安装时无需额外浇筑设备基础，仅需将脚杯调整至整机水平度偏差不超过0.5mm/m即可投入使用，设备底部侧边预留150mm高度的走线与维护空间，方便布设动力线缆、传感器信号线以及气动管路，所有管线可通过型材内置的槽道完成规整布设，避免外露管线被物料剐蹭或被车间转运设备碰损。

　　设备内部沿长度方向排布多组独立加工工位，工位间距根据对应工序的加工行程、物料取放空间预留安全距离，相邻工位之间设置挡光板与防溅挡板，避免不同工位加工时产生的切屑、冷却液、焊接弧光等互相干扰，每个工位都预留了标准的执行元件安装接口，可根据实际生产工艺需求加装钻孔、铣削、装配、检测等不同功能的执行模组，工位之间的物料传递采用内置的直线输送结构，输送线的高度与各工位工作台面保持齐平，减少物料转移过程中的高度差带来的定位误差。设备一端设置物料进出的开口，可直接对接车间上游的来料输送线或人工上料台，另一端可衔接下游的检测、包装工序，整线布局适配离散型制造车间的长条形生产线排布逻辑，可直接嵌入现有生产线作为核心加工单元使用，无需对车间整体布局做大幅调整。

　　从结构设计逻辑来看，该设备采用模块化拆分思路，整体框架分为底部支撑段、中部工位安装段、顶部防护安装段三个独立模块，各模块之间采用标准角码与螺栓连接，运输时可拆分后单独打包，大幅降低长途运输的体积成本，进场后仅需按照定位标记完成模块拼接即可，单台设备的现场组装周期可控制在两个工作日以内。中部工位安装段的型材槽位全部采用通用标准尺寸，后期如果需要调整工艺、更换加工产品类型，仅需拆卸对应工位的安装板调整位置，或者更换对应的执行模组，无需对整体框架做切割、焊接等破坏性改造，设备的工艺适配灵活性远高于传统焊接机架的专用设备。设备侧面预留的检修门位置对应内部易损件集中的区域，检修门开启角度可达120度，运维人员可直接站在设备外侧完成易损件更换、工位参数微调等操作，无需钻入设备内部，大幅降低日常运维的难度与安全风险。

　　考虑到车间实际运行的工况，该设备的框架连接处全部设置防松垫片，长期运行在有连续振动的加工场景下也不会出现连接松动的问题，框架顶部预留了照明灯具、烟雾报警装置、排风管道的安装接口，可根据车间的环境要求选配对应的附属配件，比如在有粉尘产生的加工场景下，可直接在顶部接口连接车间的集中除尘管路，将各工位产生的粉尘直接抽排至除尘系统，无需额外在设备周边加装除尘罩。设备的整体宽度控制在标准车间通道的允许范围内，安装后不会占用过多的车间通行空间，设备侧边预留的操作按钮安装位可根据需求加装本地操作盒，方便操作人员在设备旁完成单工位调试、手动进给等操作，操作盒的安装高度符合人体工程学要求，操作人员站立操作时无需弯腰或抬手即可触碰到所有控制按钮。
