带单耳铰接端的长杆传动连接构件

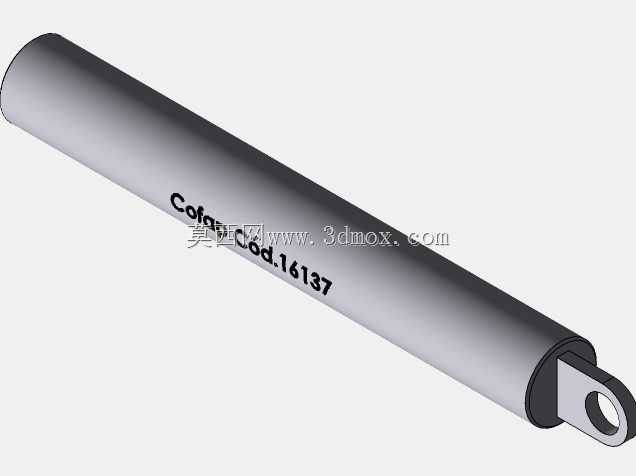

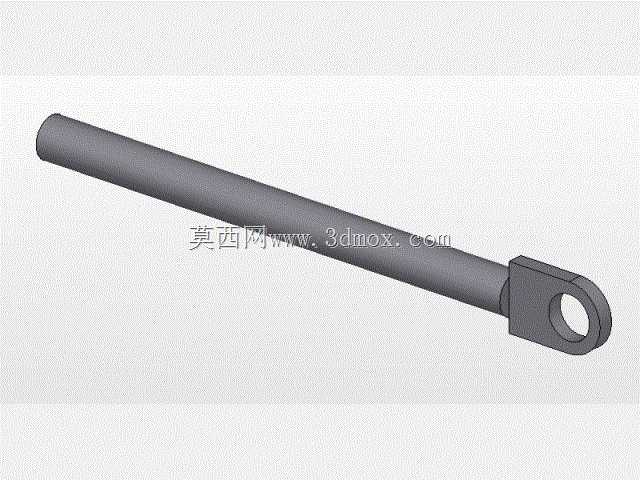

　　这类带单耳铰接端的长杆构件，在各类需要直线力传递、往复位移联动的机械结构中十分常见，从工装夹具的锁紧联动、小型设备的舱门启闭连杆，到轻工机械的执行端传动、输送线的挡料机构摆臂连接，都能见到这类结构的身影。不同于两端都做铰接结构的通用拉杆，这款构件一端为光面长圆杆，另一端集成了带铰接孔的单耳连接座，杆身与连接座采用一体式结构设计，避免了分体装配带来的连接间隙，在频繁往复受力的工况下能减少连接松动的概率，长期使用的传动精度保持性更好。

　　从实际使用场景来看，光杆端通常会配套直线导向套或者滑动轴承做径向支撑，让杆身可以沿自身轴线做平稳的往复滑动，单耳端则通过圆柱销与被驱动的摆臂、滑块或者执行件铰接，将杆身的直线位移转化为铰接端的摆动或者直线推拉动作。设计阶段需要重点关注几个核心边界：首先是杆身的长径比，过长的杆身如果直径偏小，在承受轴向压力的时候容易出现失稳弯曲，所以在确定杆身直径时，需要结合最大工作推力、杆身的有效支撑间距做压杆稳定校核，通常会取安全系数2-3倍来应对工况中的瞬时冲击载荷。其次是单耳端的铰接孔与杆身轴线的垂直度，这个形位公差如果控制不好，装配后铰接销会承受额外的侧向弯矩，不仅会增大滑动阻力，还会造成铰接孔的偏磨，缩短构件的使用寿命，建模时需要将铰接孔的轴线与杆身端面的垂直度公差标注在IT7级精度区间，配合销孔的H7公差带，保证与标准圆柱销的转动配合间隙合理。

　　安装边界方面，光杆端的导向支撑位需要预留足够的滑动行程余量，避免构件运动到极限位置时出现导向套脱杆或者单耳座与导向结构碰撞的问题，单耳端的两侧面需要与被连接件的铰接耳槽保留0.5-1mm的侧向间隙，防止加工累积误差造成装配卡滞。杆身的表面粗糙度建议控制在Ra1.6以下，降低与导向套之间的滑动摩擦阻力，如果是在有粉尘或者腐蚀介质的工况下使用，还可以在杆身表面做镀硬铬处理，提升表面硬度与防锈能力。单耳座与杆身的衔接位置做了圆角过渡，避免直角衔接造成的应力集中，在承受瞬时冲击拉力的时候，这个过渡圆角可以分散衔接处的应力，减少断裂风险。

　　从结构选型的角度来说，这类一体式单耳拉杆相比焊接式的连接结构，省去了杆身与耳座的焊接工序，也避免了焊接变形带来的杆身直线度超差问题，适合中等载荷、对传动精度有一定要求的中低速往复运动场景。建模过程中需要注意杆身与耳座衔接处的拔模或者加工工艺性，如果是采用圆钢整体车铣加工，需要预留足够的加工余量，耳座的两个侧面要保证平行度，与铰接孔的轴线保持垂直，避免装配后出现别劲的情况。另外铰接孔的端面可以做小尺寸的倒角，既方便装配时插入圆柱销，也能去除孔口的毛刺，防止使用过程中毛刺脱落进入铰接配合面造成磨损加剧。在实际设备装配时，光杆端与导向套的配合间隙要控制在合理范围，间隙过大会造成杆身摆动，影响传动精度，间隙过小则会增大滑动阻力，甚至在温度变化时出现卡滞，通常根据杆身直径的大小，配合间隙取直径的千分之一到千分之二即可适配多数常温工况。
