普卢默式轴承支撑枕垫块结构设计

　　在常规轴系传动布局里，这类枕垫块的核心作用是为旋转轴提供稳定的径向支撑载体，多数场景下会搭配剖分式滑动轴承或者调心滚子轴承使用，常见于矿山输送线的托辊轴端、中小型减速机的输入输出轴支撑位、老式机床的传动轴固定段，还有部分农用机械的动力传输轴系中，相比一体式轴承座，这类枕垫块的拆装维护优势非常明显，不需要整根轴从传动链里抽出来，就能完成轴承的更换和间隙调整。

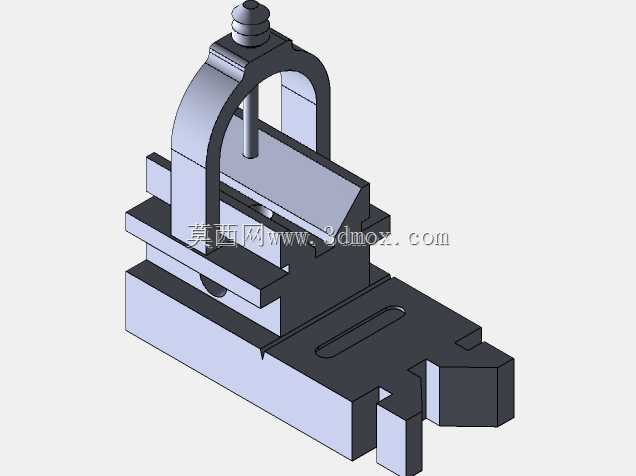

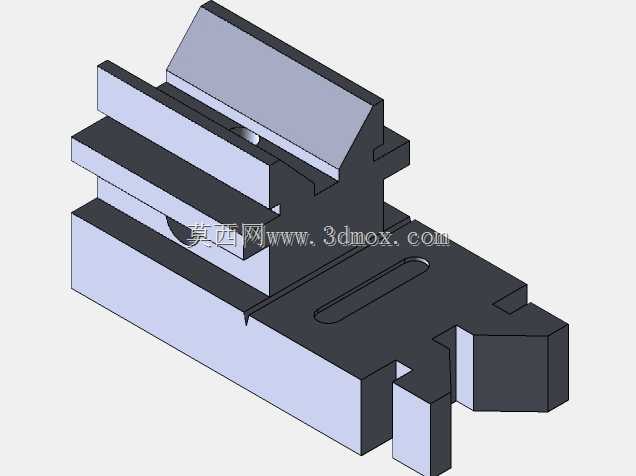

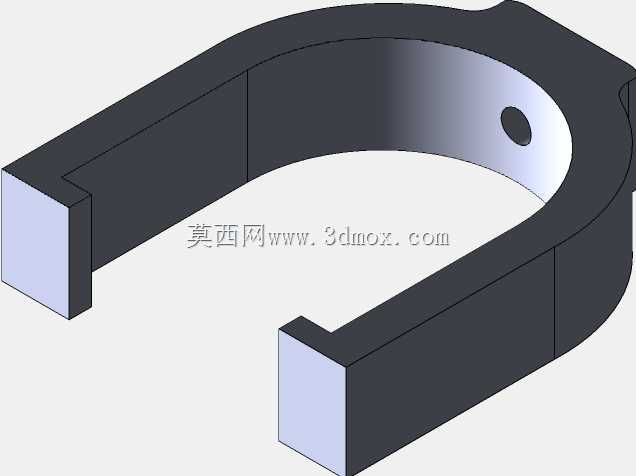

　　从结构设计逻辑来看，整个组件分为底座、压块、锁紧螺栓三个核心部分，底座上开有长条形安装槽，这部分的设计是为了适配安装面的孔位偏差，现场安装时可以沿着槽的方向微调整个支撑座的位置，保证轴的同轴度符合装配要求，不需要对安装基座进行二次扩孔或者补焊加工，能大幅降低现场装配的工作量。底座的支撑面做了阶梯式定位结构，用来卡住轴承外圈的下半部分，限制轴承的径向窜动，同时预留了轴承外圈的轴向定位台阶，避免轴系运转过程中轴承发生轴向位移。上方的拱形压块是和底座配合的夹紧结构，内圆弧面和底座的支撑圆弧同轴，拧紧顶部的锁紧螺栓时，压块会均匀压在轴承外圈的上半部分，不会对轴承外圈造成局部应力集中，这点在设计时特意做了圆弧面的公差匹配，压块和轴承外圈的接触弧度覆盖范围控制在120度到150度之间，既保证足够的夹紧力，又不会因为抱得过紧影响轴承的游隙。

　　安装边界方面，底座的安装面平面度要求控制在0.05mm以内，避免安装后底座发生变形导致轴承孔同轴度超差，长条形安装槽的宽度适配常用的M16到M20规格的安装螺栓，槽的长度方向调整行程大概在30mm左右，能覆盖多数现场安装的孔位误差范围。整个组件的总高度控制在180mm上下，底座的宽度在120mm左右，适配的轴承外径范围在80mm到110mm之间，对应的支撑轴径大概在40mm到60mm区间，选型时只要轴端的载荷在额定静载荷范围内，都可以直接套用这个结构，不需要重新做基座设计。

　　实际使用过程中，这类枕垫块的受力方向主要是垂直向下的径向载荷，所以底座的底部做了加厚处理，壁厚比侧壁厚30%左右，避免长期受载后底座发生弯曲变形，压块的拱形结构也是经过受力优化的，相比直板形压块，拱形结构的抗弯截面模量更高，同等螺栓锁紧力下的变形量更小，能长期保持对轴承外圈的稳定夹紧。另外在底座的侧面预留了润滑油注油孔的安装位置，后期可以加装注油嘴，不用拆解压块就能给轴承补充润滑脂，适合长期连续运转的设备场景，减少日常维护的停机时间。

　　做三维建模的时候，要特别注意几个配合面的公差设置：底座和压块的圆弧配合面要和所选轴承的外圈外径做基轴制配合，间隙控制在0.02mm到0.04mm之间，既方便装配时放入轴承，又不会因为间隙过大导致运转时发生振动；顶部锁紧螺栓的通孔要做沉头设计，避免螺栓头突出压块表面，和周边的传动部件发生干涉；底座底部的安装槽边缘要做倒角处理，去除加工毛刺，安装时能更顺畅地卡入安装基座的定位面。很多新手建模时容易忽略压块和底座的定位止口，其实在两个零件的结合面处做了小尺寸的定位止口，装配时能快速对齐两个圆弧面，不会出现压块装偏导致轴承孔错位的问题，这点在实际加工装配时能节省不少校调时间。

　　不同应用场景下对这个结构的材质要求也有区别，普通输送线场景用HT200灰铸铁铸造就可以满足强度要求，减震性好而且成本低；如果是在冲击载荷比较大的破碎机或者振动设备上使用，就需要换成ZG270-500铸钢材质，提高结构的抗冲击性能，避免长期受冲击出现裂纹。表面处理方面，普通工况下做喷丸处理涂防锈漆就行，潮湿或者有腐蚀的环境下需要做镀锌或者喷塑处理，延长零件的使用寿命。
