多风道导向钣金结构件设计方案

项目分类:通用机械零部件 发布时间:2021-11-08 ID:376576
  • 多风道导向钣金结构件设计方案

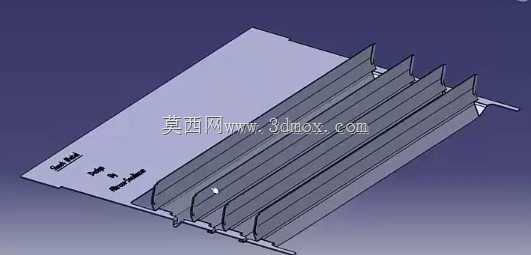

  这类带平行导流立板的钣金构件,常应用在机柜散热风道、工业设备通风导流、空调机组内部风路组织场景中,核心作用是对通过的气流进行规整分流,避免气流在腔体内形成紊流、涡流,降低风阻同时提升散热或通风的效率,也可作为小型电子元件的安装承载基板,在通讯机柜、工业电源机箱、新风设备内部都能见到同类型结构的应用。从结构形态来看,构件以一块平整的钣金基板作为基础承载面,基板上通过折弯工艺一体成型出五道平行的立式导流筋板,每道筋板的边缘都做了折边处理,既提升了单块筋板的结构刚性,避免薄板在气流长期冲击下产生共振异响,也能消除钣金裁切后的锐边,防止装配运维过程中划伤操作人员。基板的边角位置预留了定位缺口与安装孔位,

  能够直接通过螺丝固定在设备腔体的预设安装位上,不需要额外设计转接支架,减少装配环节的零件数量。设计这类钣金构件时,首先要匹配设备内部的通风量需求确定导流板的间距,间距过小会提升风阻增加风机负载,间距过大则无法起到有效规整气流的作用,本次结构中导流板的高度与间距比例经过测算,能够适配常规机柜轴流风机的出风角度,让气流顺着导流板的方向平直送出,避免气流直吹腔体壁面造成的风量损耗。基板边缘的小范围折弯翻边,是为了提升整个构件的平面度,薄钣金大板在裁切后容易出现翘曲变形,沿边缘做5-8mm的90度翻边后,整体结构的抗扭刚度能提升40%以上,不需要额外增加加强筋就能满足安装平面度要求,同时翻边也能填补构件与设备腔体安装面之间的缝隙,

  避免气流从侧边漏流。导流筋板与基板的连接采用一体折弯成型,没有采用焊接或者铆接的拼接方式,一方面减少了拼接工序的加工成本,另一方面也避免了焊接变形导致的筋板位置偏移,保证每道导流板的平行度误差控制在0.2mm以内,防止气流在板间形成偏流。在安装边界的考量上,构件整体厚度方向的尺寸由导流板的高度决定,安装时需要预留出对应高度的空间,避免导流板顶端与设备内其他元件产生干涉,基板上的安装孔位采用长圆孔设计,能够抵消钣金加工时的孔位公差,降低装配时的对位难度。基板表面预留的标识刻印区域,可用于标注零件编号、安装方向指示,方便产线装配时快速识别零件朝向,避免装反导致风路方向错误。这类钣金结构在选材上通常选用冷轧钢板或者镀锌钢板,

  板材厚度根据构件整体尺寸选择0.8-1.5mm规格,既保证结构强度满足使用要求,也能控制零件整体重量,降低设备的整体负重。在折弯工序的工艺处理上,导流筋板与基板连接的折弯位置预留了合适的折弯止裂槽,避免折弯时板材出现撕裂问题,筋板顶端的小折边采用压死边工艺,折边后的边缘圆滑无毛刺,不需要额外做毛边打磨处理。实际应用中,这类构件如果用在散热场景中,还可以在基板对应位置预留散热元件的安装孔,将发热元件直接固定在基板上,借助金属钣金的导热性将热量传递到整个基板表面,再通过导流板间流过的气流带走热量,同时实现风道导流与散热承载的双重作用,不需要额外设计散热安装支架,进一步压缩设备内部的空间占用。在进行三维建模时,需要同步考虑钣金展开后的下料尺寸,核对每道折弯的扣除值,保证展开后的板材尺寸能够适配常规钣金加工设备的加工范围,避免出现展开后尺寸超宽无法上机加工的问题,同时要核对折弯顺序,避免后序折弯工序中刀具与已成型的结构产生碰撞,保证设计的结构具备可加工性,不会出现设计完成后无法落地生产的问题。
