半英寸NPT接口AR过滤器结构设计

　　在气动控制系统的气源处理环节，这类带1/2英寸NPT外螺纹接口的AR过滤器是管路中不可或缺的气源净化元件，主要承担压缩空气的杂质滤除、压力调节前置预处理功能，广泛适配车间气动生产线、自动化装配工位、气动工装夹具的气源接入端，也可用于小型气动设备、气动工具的进气端防护，避免管路中的锈蚀颗粒、冷凝水杂质进入下游气动元件，造成电磁阀卡滞、气缸密封件磨损、调压阀膜片破损等常见故障。

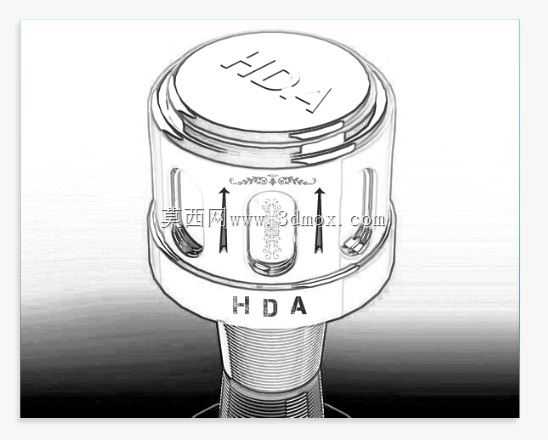

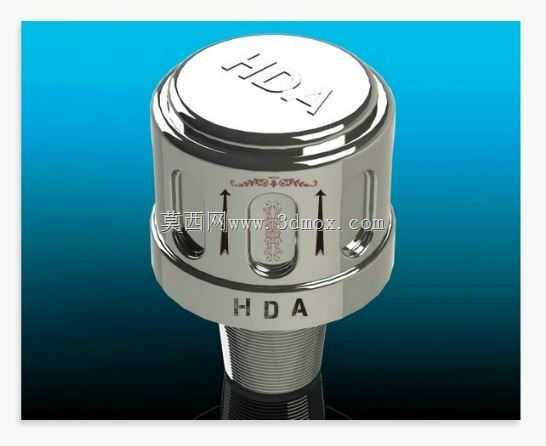

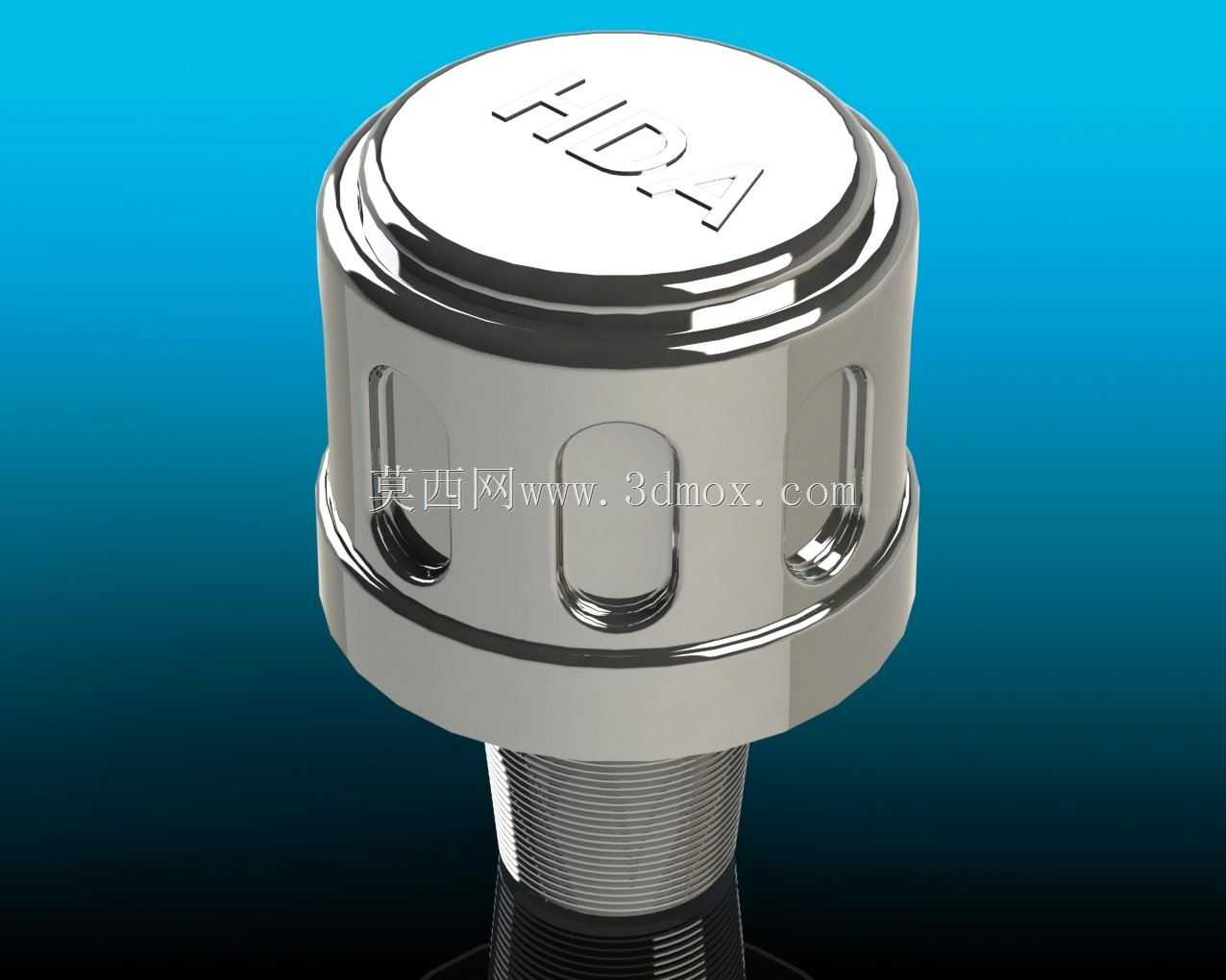

　　从结构设计逻辑来看，这款过滤器采用顶部旋盖式的壳体结构，主体外壳做了等距分布的内凹防滑槽设计，既可以在日常维护更换滤芯时，无需额外工具即可徒手旋开上盖完成滤芯更换，同时凹槽结构也能提升壳体的径向结构强度，在1.0MPa常规气动系统工作压力下，避免薄壁壳体出现应力变形，外壳表面做了金属质感的表面处理，兼顾工业场景下的耐油污、耐擦拭需求，顶部端盖做了平整的标识区域，可直接激光刻印型号、流向标识，避免车间长期使用后标识被油污磨损脱落。下部的外螺纹接口采用标准NPT锥管螺纹规格，安装时仅需在螺纹段缠绕适量生料带即可完成密封，无需额外加装密封垫片，适配常规工业气动管路的安装规范，接口长度经过尺寸校核，拧入对应内螺纹接头后不会出现螺纹啮合长度不足导致的漏气问题，也不会因为螺纹过长顶到管路内部的通径台阶。

　　实际选型安装时需要注意，这款过滤器的安装边界需要预留顶部至少30mm的操作空间，方便日常维护时旋开上盖，侧面不需要额外预留操作间隙，可紧贴安装面板或相邻气动元件布置，整体径向尺寸控制紧凑，不会占用过多的阀岛安装空间。滤腔内部的流道做了环形导向设计，压缩空气进入腔体后会沿壳体内壁形成旋流，较大颗粒的杂质和冷凝水滴会在离心力作用下附着在腔体内壁，最终沉积到滤腔下部，再经过中部的滤芯完成精细过滤，这种流道设计可以大幅降低滤芯的负载，延长滤芯的更换周期，相比直通式过滤结构，同等滤芯面积下容尘量提升40%左右。

　　在三维建模过程中，这类元件的建模需要重点关注螺纹参数的准确性，NPT螺纹的锥度、牙型角、每英寸牙数都需要严格符合美制锥管螺纹的标准规范，避免后续装配时出现螺纹干涉、密封失效的问题；壳体上的防滑槽需要做等距阵列，同时槽底做圆角过渡，避免加工时出现应力集中导致的开裂风险；上下壳体的连接螺纹需要配合公差校核，保证旋合顺畅的同时，不会出现配合间隙过大导致的漏气问题，端盖与壳体的密封槽尺寸需要匹配对应规格的O型圈，压缩量控制在15%-25%的合理区间，既保证密封效果，又不会因为O型圈压缩量过大导致旋盖阻力过大，增加维护操作难度。

　　从实际使用场景来看，这类过滤器通常和减压阀、油雾器组成气源处理三联件，也可单独安装在对气源清洁度有要求的气动支路上，比如精密气动量仪、气动打标设备的进气前端，过滤精度可根据使用需求更换不同目数的滤芯，常规配置的滤芯可过滤5μm以上的固体颗粒，满足绝大多数工业气动场景的使用需求。壳体的金属材质选型兼顾了耐压性能和轻量化需求，相比全铜材质的过滤器重量降低30%左右，同时具备更好的抗冲击性能，在车间复杂工况下即使受到轻微磕碰也不会出现壳体开裂的问题。
