热成型设备配套异形风道安装座结构

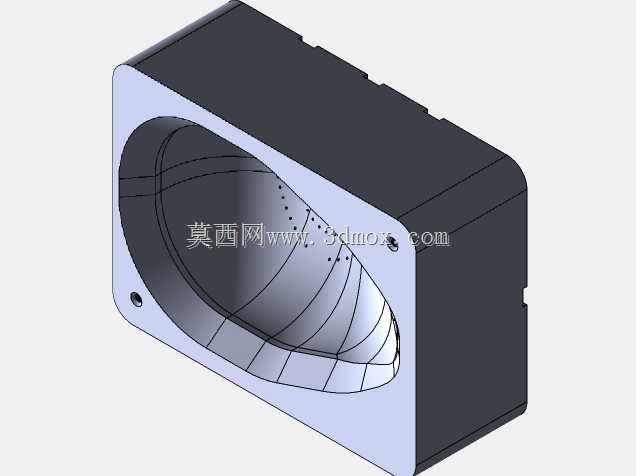

　　在热成型加工生产线的配套辅机结构中，这类带异形内流道的安装座属于风路系统的核心衔接部件，主要承担热成型工位的热风导流、成型模腔风压均匀分配的作用，直接影响片材加热后贴合成型的成品良率。从结构设计逻辑来看，该部件采用分体拼接式的结构思路，外部为规则的长方体安装基体，四个边角预留了沉头安装孔位，可直接通过螺栓固定在热成型机的工位侧板上，安装基准面做了0.2mm的平面度公差要求，避免安装后出现风路漏风的问题。内部的异形腔体是整个部件的设计核心，腔体曲面完全匹配热成型工位的风场流向要求，从进风口端到出风口端做了渐变的曲面过渡，内壁没有直角转折结构，可最大程度降低风阻，减少风压损耗，同时曲面的曲率经过反复校核，

　　能让送出的热风均匀覆盖整个成型模腔的工作面，避免出现局部温度差导致的片材成型厚薄不均、边角缺料的问题。部件的侧边预留了三个定位卡槽，用于和风道的密封胶条、快装压条配合，安装时不需要额外打密封胶，靠卡槽内嵌的硅橡胶密封条即可实现端面密封，后期维护拆解时可直接快拆，不需要清理残胶，能大幅缩短设备维保的停机时间。从安装边界来看，该部件的外部长宽高尺寸适配常规幅宽的小型热成型工位，安装孔的孔距符合行业通用的安装孔位标准，可直接替换原有同类型的老旧安装座，不需要对设备侧板进行二次打孔加工，适配性较强。腔体壁厚做了等厚设计，整体壁厚控制在3mm，既保证了结构强度，在持续通过120℃左右的热风时不会出现结构变形，又能控制整体重量，

　　不会给设备安装侧板带来额外的负载。在实际生产应用中，这类部件通常采用铝合金材质加工，表面做硬质阳极氧化处理，可耐受长期的热风冲刷，不会出现锈蚀掉屑的问题，避免杂质随热风进入成型模腔污染成品。设计过程中，内流道的曲面建模是重点难点，需要结合流体仿真的结果反复调整曲面控制点，既要保证风场分布均匀，又要兼顾加工可行性，让曲面可以通过三轴铣削加工完成，不需要使用五轴设备，控制加工成本。部件的进风口端做了一圈止口结构，和上游送风管道对接时可直接嵌入管道内圈，配合喉箍即可完成固定，连接方式简单可靠，不会出现管道脱落的问题。在日常设备运行中，该部件不需要额外的维护，只需要在定期设备保养时检查内壁是否积留片材加热产生的挥发物凝结残渣，及时清理即可保证风路通畅。这类结构除了应用在热成型设备上，经过尺寸调整和风道曲面修改后，也可适配在其他需要均匀送风的工业设备工位，比如烘干设备的风嘴安装座、印刷设备的烘干风路衔接件等，结构通用性较强。
