薄壁圆筒形金属衬套结构设计

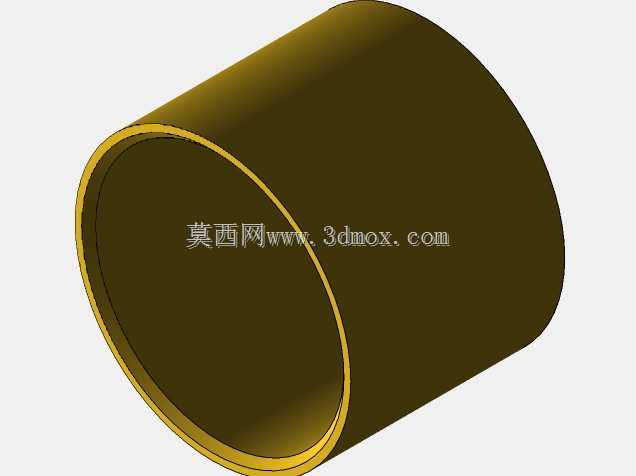

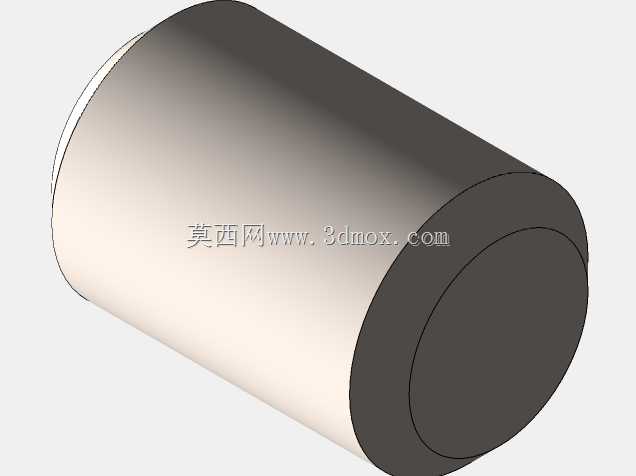

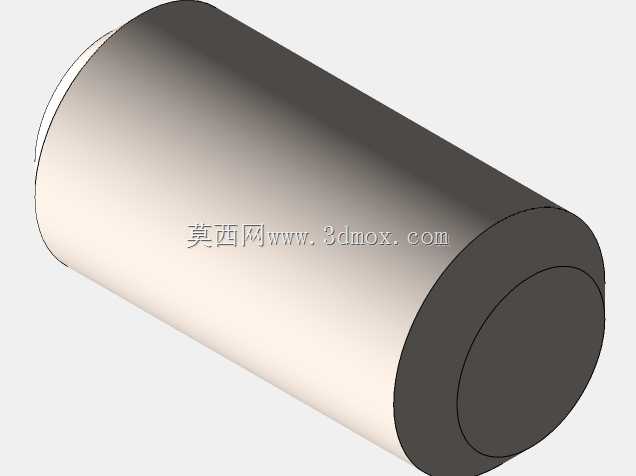

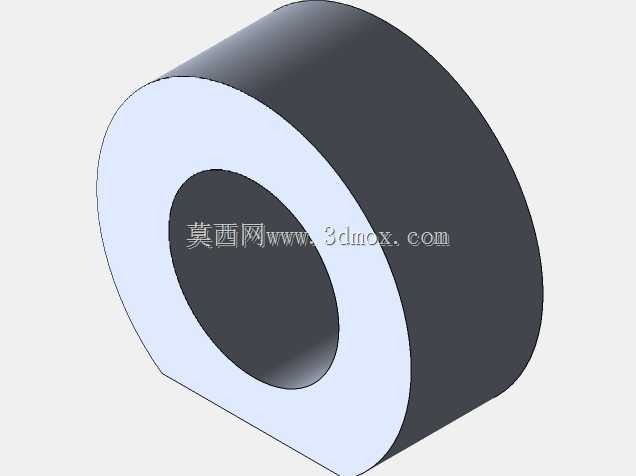

　　这类薄壁圆筒构件在流体输送管路、旋转轴系支撑、设备腔体密封场景中应用十分广泛，日常做结构设计时经常会碰到这类回转类零件的建模与选型校核。从结构形态来看，该零件为等壁厚空心圆筒，两端面做了平齐处理，内壁与外壁保持严格同轴，没有额外的法兰凸缘、定位卡槽或者连接孔位，属于基础型直筒衬套类零件。做这类零件的三维建模时，首先要确认的是壁厚均匀性，因为这类零件多采用冷拔、卷焊或者车削加工成型，壁厚偏差会直接影响后续装配的过盈量或者配合间隙，建模阶段需要优先保证内外圆柱面的同轴度公差，通常根据使用场景不同，同轴度公差会控制在0.02mm到0.1mm区间内。

　　从实际用途出发，如果是用作轴系衬套，这类零件通常会压装在轴承座孔内部，为旋转轴提供滑动支撑面，这时候内壁的表面粗糙度要求会比较高，一般需要达到Ra1.6以下，减少轴转动时的摩擦损耗；如果是用作管路连接的衬套，两端会配合密封圈或者焊接接头，这时候端面的平面度就需要重点控制，避免安装后出现介质泄漏的问题；还有部分场景下这类圆筒会作为设备的防护套筒，套在运动部件外侧，避免外界粉尘、碎屑进入运动副内部，这时候对壁厚的要求会稍低，但需要保证套筒的直线度，避免和内部运动部件发生剐蹭。

　　设计这类零件的时候，首先要明确安装边界：如果是压装类装配，需要确认安装孔的公称尺寸，衬套的外径要根据配合公差做适当调整，过盈量通常取直径尺寸的0.5‰到1‰，避免压装后衬套出现变形导致内径缩小，影响内部轴件的装配；如果是间隙配合的防护套筒，内外径的配合间隙要控制在0.1mm到0.3mm之间，既方便拆装，也不会出现过大的晃动。建模过程中，采用旋转凸台特征是效率最高的方式，先绘制过轴线的截面草图，标注好内径、外径、长度三个核心尺寸，注意草图线条要完全封闭，避免旋转后出现实体错误，对于薄壁类零件，也可以采用先做外圆柱面再抽壳的方式，但抽壳时要注意壁厚的方向选择，避免出现壁厚不均的问题，尤其是当零件长度较长时，抽壳特征容易在端部出现壁厚偏差，这时候旋转特征的建模可靠性会更高。

　　从尺寸校核的角度来说，这类圆筒件的长径比会直接影响零件的刚性，如果长径比超过10，作为支撑衬套使用时就要考虑增加壁厚，或者在中部增加支撑环结构，避免受力后出现弯曲变形；如果是用作流体输送的衬管，还要根据输送介质的压力校核壁厚强度，根据材料的许用应力计算最小安全壁厚，避免承压后出现胀裂问题。另外这类零件的端部处理也需要结合使用场景调整，如果是需要压装的衬套，通常会在入口端做15度到30度的导入倒角，方便压装时对准安装孔，同时避免压装过程中刮伤安装孔的内壁；如果是焊接连接的衬管，端部会做坡口处理，保证焊接时的熔深，提升连接强度。

　　在装配验证阶段，把这类零件导入装配体后，首先要检查和相邻零件的配合关系：压装配合时要添加同轴度配合和端面贴合配合，模拟实际压装后的位置状态，同时要做干涉检查，确认衬套压装后不会和周边的密封件、紧固件发生位置冲突；如果是滑动配合的衬套，还要添加运动仿真，模拟轴件在衬套内部转动或者轴向移动的过程，检查是否存在运动卡滞的问题，确认衬套的长度是否满足运动行程的需求，避免轴件运动时从衬套中脱出。很多新手设计这类零件的时候，容易忽略壁厚的工艺性，比如选用的壁厚低于加工工艺的最小限值，导致卷焊或者车削加工时出现零件变形，比如采用普通碳钢车削加工时，壁厚小于1.5mm的长筒件，装夹时很容易出现夹伤或者变形，这时候就要考虑调整壁厚，或者改用冷拔成型的管材做二次加工，减少加工过程中的变形量。另外对于有防腐要求的使用场景，这类金属圆筒的内外壁还要做相应的表面处理，比如镀锌、镀铬或者喷涂防腐涂层，建模时不需要画出涂层的厚度，但在工程图的技术要求里需要明确标注涂层的厚度和处理工艺，避免加工时遗漏。
