多列同步带式工件分流输送机构

该输送机构主要应用于包装、电子元器件组装、食品分装等产线的工件分流工位，可承接上游来料后将工件按预设路径分流至下游不同工序工位，解决单通道输送无法匹配多工位并行作业的产线瓶颈问题，适配尺寸规整的盒类、板类、小型块状工件的传输作业。

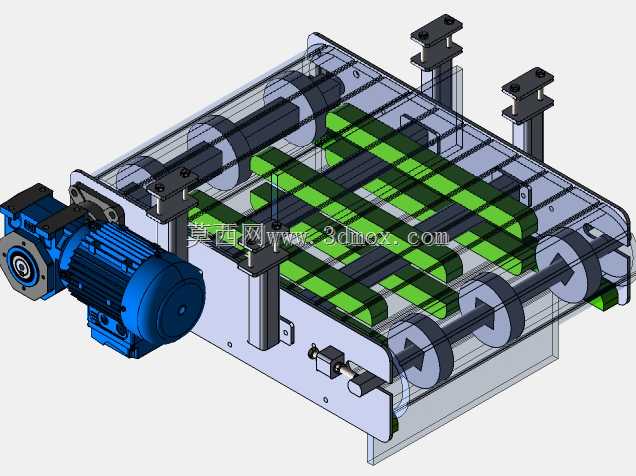

设计阶段优先考虑多通道输送的同步性要求，采用单电机驱动多组平行同步带轮的传动方案，驱动端布置在机构侧方，通过同轴多联带轮将动力同步传递至每一列输送皮带，避免多电机驱动带来的转速差导致工件偏移、卡滞问题；机架主体采用板材折弯焊接成型，预留标准安装孔位，可直接与产线现有铝型材框架或方管支架对接固定，顶部设置的两组立式安装支座用于配套挡停、检测类附件的加装，无需额外在机架上二次打孔加工。

从结构细节来看，每列同步带下方设置承托板，避免皮带受工件重力下挠导致输送面不平整，带轮两端采用张紧可调结构，可通过侧边调节螺栓调整皮带张紧度，补偿长期运行带来的皮带伸长量；输送面的通道间距可根据常见工件尺寸调整，适配宽度范围覆盖50mm至200mm的规整工件，机构整体安装边界紧凑，横向宽度可根据通道数量灵活拓展，纵向长度适配常规1米以内的短距离分流输送场景，进料端设置导向倒角，避免工件进入输送面时发生磕碰卡料。

实际运行过程中，该机构可配合光电传感器实现工件的到位检测，配合侧边拨料组件可完成工件的分道流转，输送速度可通过配套调速器调整，匹配不同产线的节拍要求；传动部分的防护设计兼顾散热与安全，电机端加装防护端盖避免杂物卷入传动区域，同步带外侧设置透明护罩，既可以观察皮带运行状态，也能防止操作人员误触运动部件，整体结构无复杂异形零件，加工与装配难度较低，后期维护仅需定期检查皮带磨损情况、补充转动部位润滑即可，适合中小规模产线的自动化改造项目直接参考复用。
