双层锥斗式散料存储输送筒仓结构

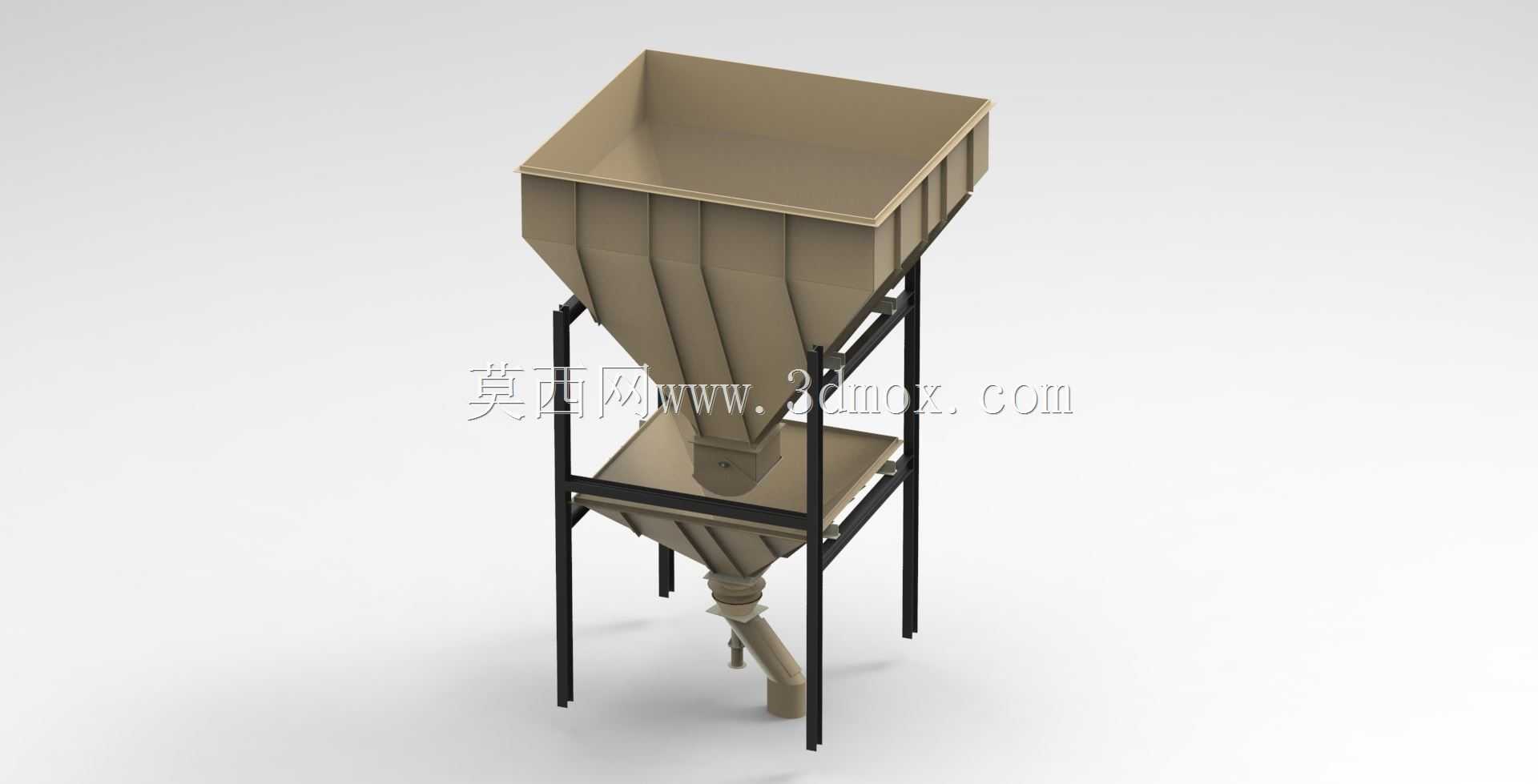

　　这套散料处理用的双层锥斗筒仓结构，在散料中转、仓储输送场景里的适配性很强，常见于粮食加工、建材散料转运、小型工业散料分装的工位段，主要承担散状物料的暂存、均匀给料的功能，避免物料直接堆存出现的板结、下料不均问题。从结构设计逻辑来看，上层采用方形敞口进料设计，进料口做了外翻边加强结构，既方便上游输送设备直接落料对接，也能避免进料过程中物料撒漏，敞口的尺寸设计预留了足够的安装调整余量，和皮带输送机、溜槽对接时不需要额外做复杂的变径接头，现场安装的适配性更好。上层仓体的直段部分做了竖向的加强筋布置，因为散料存储时侧压力会随着料位升高逐步增大，竖向加筋的方式可以在不显著增加板材厚度的前提下提升仓壁的抗变形能力，

　　控制整体结构重量的同时避免满料时仓壁出现鼓胀变形。上下两层锥斗的锥角设计是经过散料安息角校核的，针对常见的颗粒状、粉状散料，锥角取值保证物料可以依靠自重顺利下滑，不会在锥段出现挂料、架桥的问题，两层锥斗之间预留了缓冲空间，上层锥斗的出料口对准下层锥斗的接料区域，中间的空间可以根据实际工况加装给料机、振动器或者筛分组件，不需要额外改动主体支架结构，拓展性比较强。支撑结构采用四柱式方管支架，四根立柱的排布避开了上下料口的操作空间，立柱之间设置了两层横撑框架，上层横撑承托下层锥斗的安装法兰，下层横撑作为底部出料机构的安装基准，支架的底部预留了地脚安装板，安装板上开有长条形安装孔，可以适配现场预埋地脚螺栓的位置偏差，降低现场安装的对位难度。

　　从安装边界尺寸来看，上层方形仓体的边长控制在常规散料中转工位的允许占地范围内，整体高度适配常规车间的层高，底部出料口距离地面的高度预留了足够的接料空间，可以直接对接包装机、小型输送线的进料端，不需要额外架高基础。设计过程中针对散料流动的特性做了细节优化，锥斗内壁的过渡位置全部做了圆弧过渡处理，没有直角死角，避免物料长期堆积在边角位置出现变质、结块的问题，支架的所有连接位置都采用可拆卸的螺栓连接结构，运输过程可以拆分成仓体、支架、锥斗几个独立部件，到现场再进行组装，降低运输过程中的体积占用，也方便后期根据产能需求更换不同锥角的料斗部件。实际使用过程中，这套结构不需要额外配置复杂的动力组件，依靠物料自重就能完成下料过程，

　　只有在处理流动性较差的物料时，才需要在锥斗外壁加装小型振动器辅助下料，日常维护只需要定期检查连接螺栓的紧固状态、仓壁的磨损情况即可，运维成本很低。和传统的单锥斗筒仓相比，双层结构的设计可以实现物料的缓存缓冲，避免上游大流量落料时直接冲击底部出料机构，减少出料设备的磨损，同时中间的缓冲层也能起到一定的稳流作用，让下层出料的流量更均匀，不会出现物料一股一股冲下来的情况，保证下游设备的进料稳定性。
