保时捷勒芒GT赛车活塞高精度三维建模作品

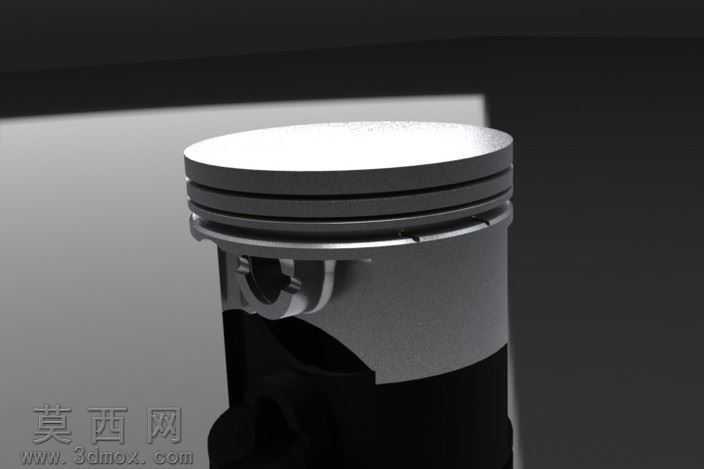

本作品为保时捷勒芒GT赛车退役发动机活塞的高精度三维建模成果，建模过程以真实退役活塞实物的测绘数据为核心依据，全程在三维建模软件中完成全参数化结构搭建，完整还原了赛事级高性能活塞的全部细节特征。建模阶段首先完成活塞整体轮廓的草绘搭建，精准标定活塞总高、头部直径、裙部型线的核心尺寸，针对活塞头部的三道气环槽与一道油环槽，采用拉伸切除结合环形阵列的方式完成槽体结构制作，每道环槽的宽度、深度、槽岸倒角参数均严格匹配赛事活塞的原厂设计公差，确保环槽与活塞环的配合精度符合高性能发动机的密封要求。针对活塞销座区域，建模时重点还原了销孔的阶梯型结构、销座内侧的加强筋过渡曲面，以及销孔边缘用于应力释放的微小倒角，通过曲面放样命令完成销座与活塞裙部的顺滑过渡，避免结构连接处出现应力集中的设计缺陷，同时还原了活塞销孔内部用于润滑的油道开孔结构，完整呈现活塞内部润滑油路的走向逻辑。材质与渲染阶段，针对活塞不同区域的材质特性做了精细化区分：活塞顶部因长期承受高温燃气冲刷形成的哑光炭黑沉积质感，采用高粗糙度低反射率的金属材质模拟，还原赛事使用后形成的自然氧化层效果；活塞环槽与裙部区域保留铝合金基材的金属质感，添加细微的加工刀痕纹理与轻微的使用磨损痕迹，裙部与缸壁接触的摩擦面做了半哑光的磨砂质感处理，还原活塞裙部石墨涂层的视觉特性；活塞环采用高硬度铸铁材质，添加细微的镀铬层反光效果，区分不同环组的材质差异。渲染阶段采用三点布光方案，主光源从斜上方45度投射，突出活塞顶部的轮廓与环槽的层次结构，侧补光弱化裙部区域的阴影，清晰呈现销座与加强筋的结构细节，背景采用深灰色哑光背景突出金属零件的质感，最终渲染效果完整还原了退役赛车活塞的真实工业质感。设计思路上，本建模没有做理想化的简化处理，而是保留了真实赛事活塞的所有结构细节，包括裙部的轻量化减重凹坑、销座处的应力卸载槽、油环槽内的回油小孔等易被忽略的结构，既可以作为汽车发动机结构教学的可视化演示模型，也可用于高性能发动机活塞的结构设计参考，完整呈现了赛事级发动机活塞在轻量化、高强度、润滑可靠性上的设计逻辑。
