汽车双风扇安装支架结构三维设计

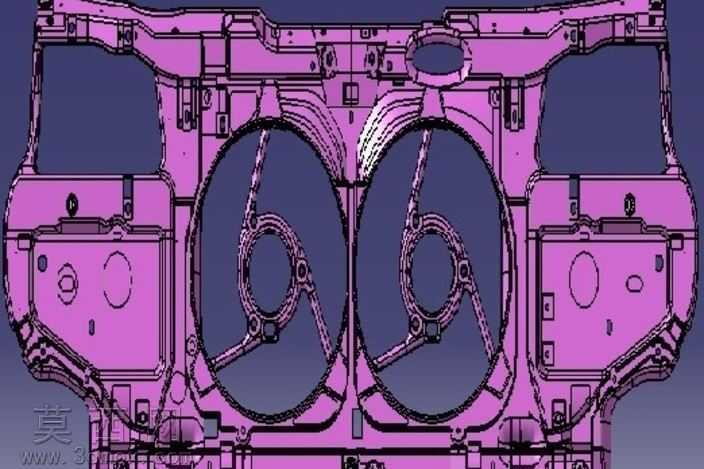

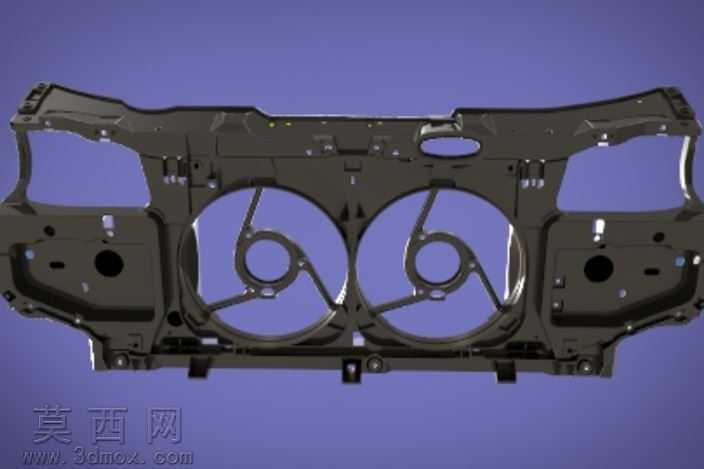

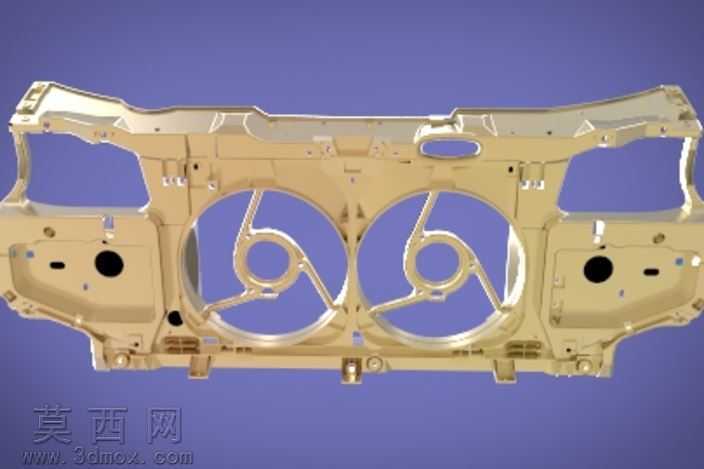

本作品为汽车前端散热模块的双风扇安装承载支架三维建模成果，建模过程中优先采用自顶向下的设计思路，先匹配整车前端舱体的安装边界确定整体外轮廓尺寸，再逐步拆分内部功能结构。建模阶段以参数化特征构建为核心，通过拉伸、切除、拔模、筋位阵列等基础特征完成主体壳体的塑造，针对支架两侧的车身安装点位，精准设计带定位凸台的螺栓过孔结构，孔位周边添加放射状加强筋以分散装配应力，避免长期使用过程中出现安装位开裂问题。中部双风扇安装区域采用同心环形安装座设计，环形座与外框架之间通过三条辐射状支撑筋连接，支撑筋做了变厚度过渡处理，靠近环形座位置厚度更大，向框架延伸处逐步收薄，在保证结构强度的同时尽可能降低整体重量，减少材料消耗。支架表面的卡扣、走线卡槽、传感器安装位等细小结构，通过单独的子特征进行精细化构建，所有卡扣的卡接量、卡槽的宽度深度都参考通用汽车注塑件的设计标准设置，保证后续装配的适配性。材质渲染阶段模拟汽车常用的玻纤增强PP材质效果，调整材质的漫反射、粗糙度参数还原工程塑料的哑光质感，对安装孔位、筋位边缘做轻微的倒角高光处理，还原真实注塑件的成型细节。结构设计上充分考虑注塑工艺的可行性，所有立面都添加了1度至1.5度的拔模斜度，筋位厚度控制在主体壁厚的0.6倍以内，避免注塑过程中出现缩痕、缺胶等缺陷，同时在支架的转角位置都做了圆角过渡，减少应力集中点。整体模型完整还原了该支架的所有装配接口与功能结构，可直接用于散热模块的装配干涉检查、结构强度仿真分析，也可作为同类型汽车塑料结构件的设计参考模板，帮助设计者快速掌握汽车前端承载类注塑件的建模逻辑与结构设计要点。
