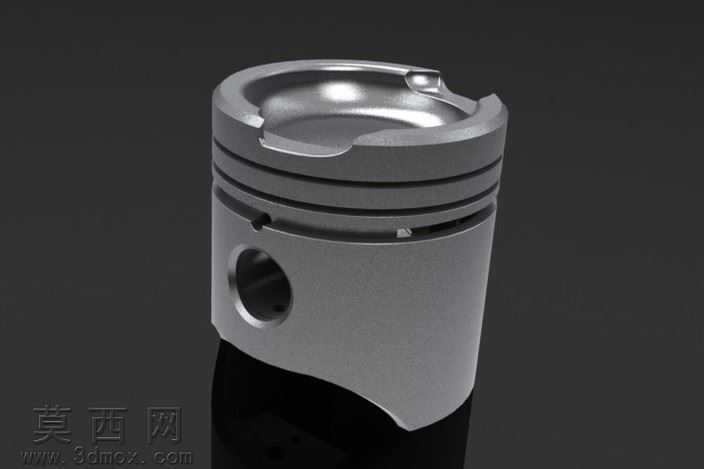

福特1.6横流发动机活塞结构三维建模

本模型为福特1.6横流发动机配套活塞的高精度三维建模成果，建模过程严格参照80年代后期radnard系列引擎配套活塞的实物测绘数据完成，整体采用参数化建模逻辑搭建，可根据后续改型需求快速调整关键尺寸参数。建模初期先梳理活塞的核心功能结构：顶部为适配横流引擎燃烧室的异形凹坑造型，该曲面通过多段样条曲线拟合后放样生成，精准还原了原厂活塞顶部的气门避让槽与气流引导轮廓，保证压缩比参数与原厂设计完全一致；活塞头部的三道环槽结构采用等距偏移切除命令生成，每道环槽的宽度、深度以及槽岸高度都严格按照原厂维修手册的公差范围设定，环槽边缘的微小倒角也做了精细化还原，避免应力集中的同时还原真实加工特征。活塞销座部分采用对称式加强筋结构建模，销孔内部做了阶梯式过渡处理，还原了原厂活塞销孔的微锥度设计特征，裙部则采用了变椭圆截面的建模逻辑，通过多截面实体命令生成，还原了活塞工作状态下热膨胀适配的型线特征，裙部下端的缺口造型也完全参照实物做了精准还原。材质渲染阶段采用了铸造铝合金的材质参数，调整金属粗糙度与反射率参数还原活塞毛坯加工后的亚光金属质感，环槽区域做了细微的纹理处理模拟加工刀痕效果，整体渲染采用深色背景配合柔光打光，突出活塞的金属轮廓与结构细节。设计过程中充分考虑了活塞的工作工况，所有过渡圆角、壁厚参数都参照内燃机活塞设计规范设定，既保证了模型的外观还原度，也可用于后续的运动仿真、有限元热结构分析等二次开发场景，完整还原了横流引擎活塞的典型结构特征，清晰展现了老式福特民用引擎活塞的设计思路与结构特点。
