冲压菱形纹理铝合金格栅装饰板材

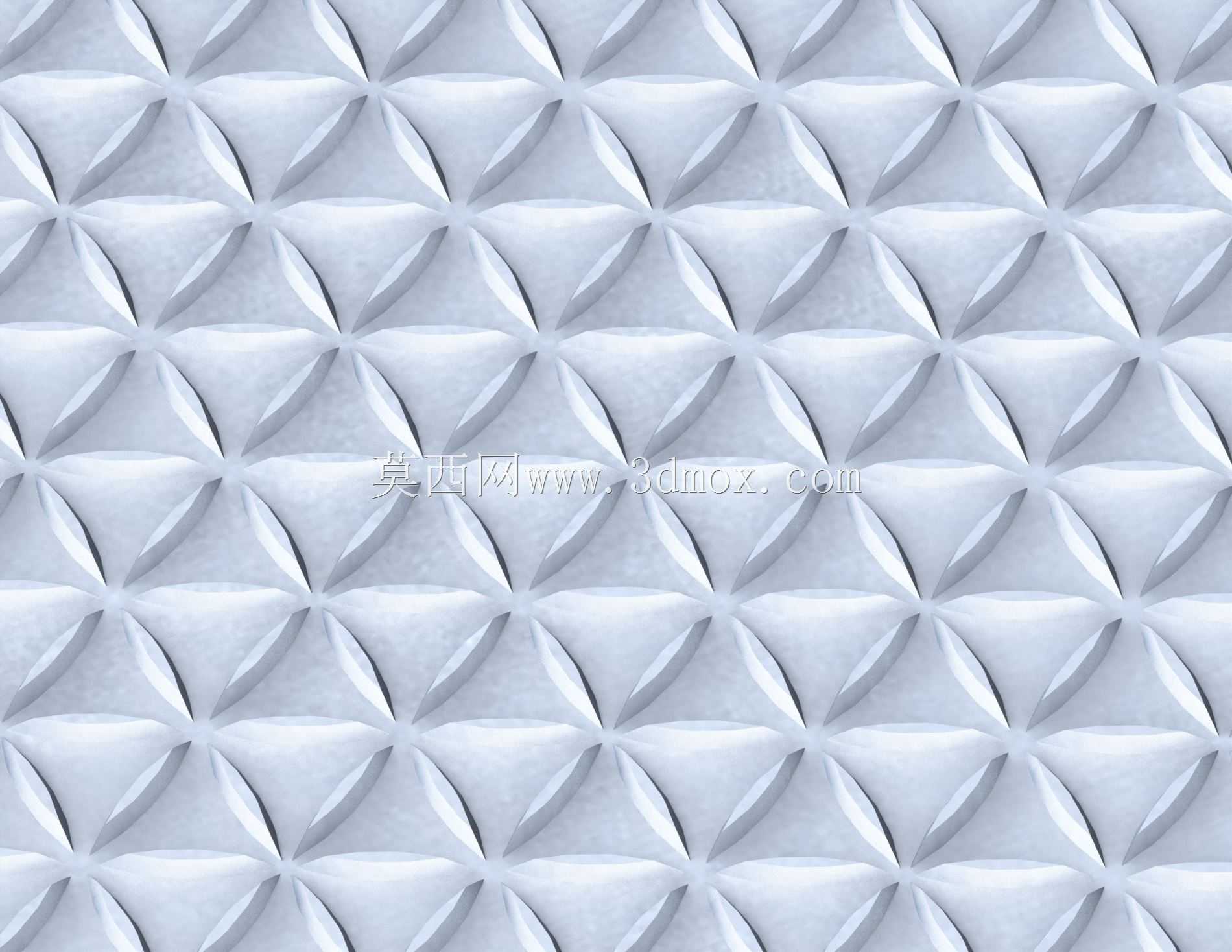

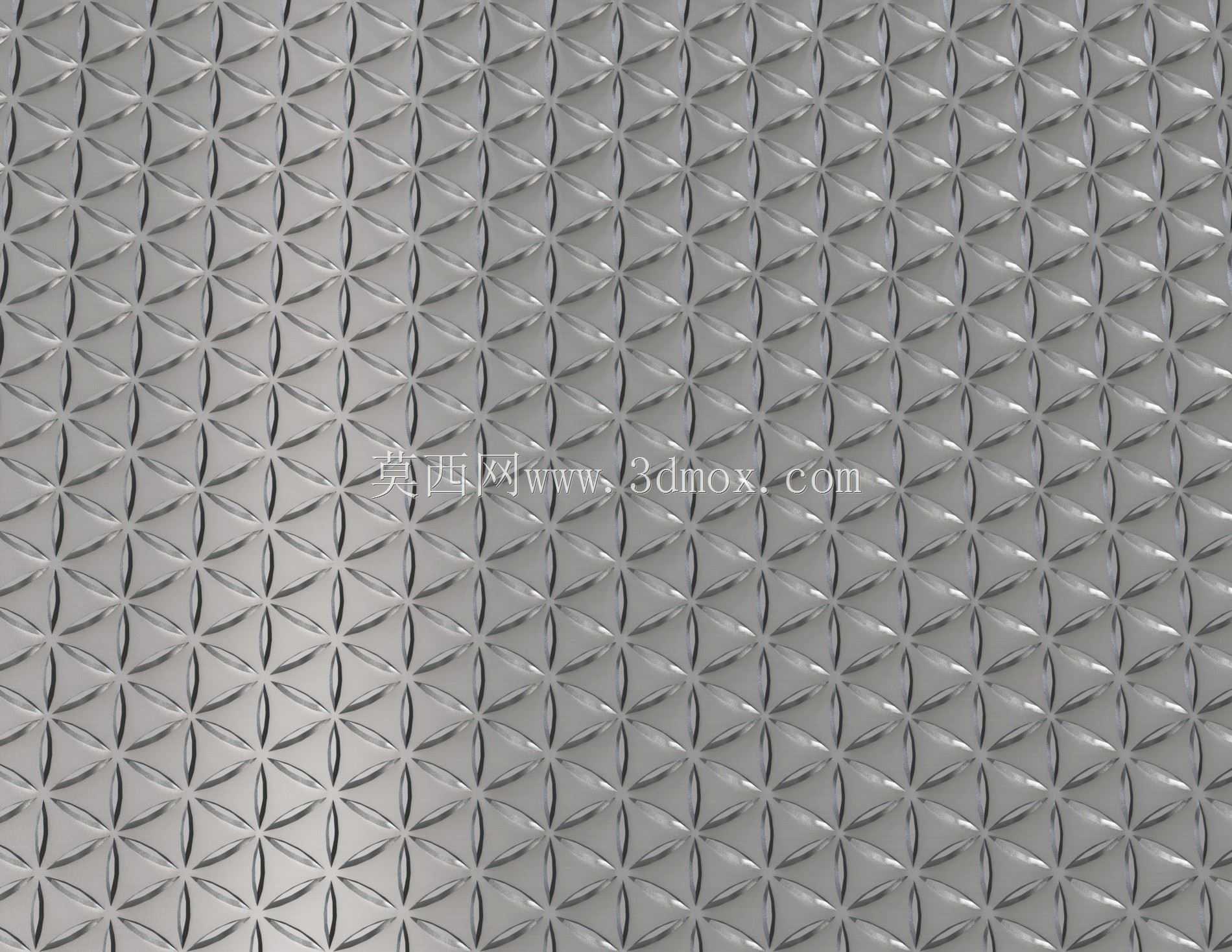

　　日常做设备外罩、室内装饰吊顶、工业平台防滑铺面的时候，经常会用到这类带规则菱形格纹的铝合金板材，这次建模的这款铝格子板，是把0.8mm厚的铝合金整板通过连续冲压工艺加工出均匀排布的立体菱形格结构，格纹单元的凸起高度控制在1.2mm，既不会因为凸起过高导致板材整体刚性过脆，也不会因为纹理过浅失去防滑、装饰的实际作用。

　　从实际应用场景来看，这类板材的适配范围很广，做车间操作平台的铺面板时，表面的菱形格纹可以在表面沾有切削液、少量油污的情况下提供足够的静摩擦力，避免操作人员行走时打滑，同时格纹之间的微小缝隙可以让洒落的切屑、积液顺着缝隙漏到下方的收集槽，不会在平台表面堆积；做设备的通风防护外罩时，连续的格纹结构在保证整体通风率达到35%以上的同时，还能阻挡直径大于10mm的异物进入设备内部，避免运动部件被杂物卡滞，铝合金本身的轻量化特性也能降低外罩的整体重量，方便后期设备维护时的拆装作业；用在商业空间的吊顶、墙面装饰场景时，统一的菱形格纹可以形成规整的视觉肌理，表面做阳极氧化处理后还能适配不同的装修色调，同时铝合金的抗锈蚀特性不需要额外做表面防腐处理，后期维护只需要定期擦拭表面浮尘即可。

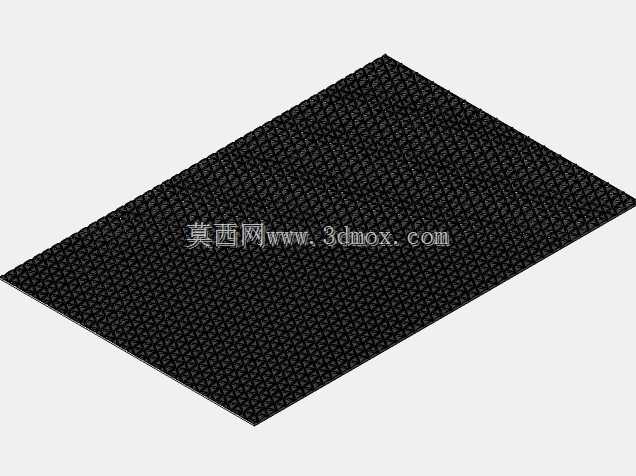

　　设计这款板材的三维模型时，首先要确定格纹的排布基准，整个板面的格纹采用45度斜向交错排布，单个菱形格的外接圆直径控制在15mm，相邻格纹之间的冲压压痕宽度为1mm，保证冲压成型时板材的延展率控制在铝合金材料的允许范围内，避免出现冲压开裂的问题。建模过程中需要重点还原冲压形成的圆角过渡，格纹凸起的边缘不能做尖锐直角处理，实际生产中冲压模具的刃口会带有0.2mm的自然圆角，模型里对应位置也要做相同的圆角处理，才能和实际加工出来的零件形态匹配，避免后续做有限元分析或者装配干涉检查时出现误差。

　　安装边界方面，这款铝格子板的常规供货幅面为1200mm*2400mm，现场安装时可以根据实际铺装尺寸做裁切，板材四周预留15mm宽的平整安装边，安装边上可以提前预钻直径5mm的固定孔，孔间距控制在300mm，用抽芯铆钉或者自攻螺丝就可以直接固定在下方的龙骨或者框架上。如果是做防滑平台使用，板材下方的支撑龙骨间距不能超过600mm，避免人员踩踏时板材出现过大的挠度变形；如果是做装饰吊顶使用，龙骨间距可以放宽到800mm，因为吊顶场景下板材只需要承受自身重量，不需要额外承受外部载荷。

　　从结构特性来看，这种一体冲压成型的铝格子板和拼接式的网格板相比，没有额外的焊接、拼接接缝，整体的结构连续性更好，在相同的板材厚度下，一体冲压的格纹结构可以让板材的抗弯强度提升40%以上，不需要额外增加加强筋就能满足多数场景的刚性要求。同时铝合金材料本身的密度只有钢材的三分之一，相同面积的板材重量更轻，不管是运输还是现场安装都能降低作业强度，尤其是在高空吊顶作业场景下，轻量化的板材可以大幅降低安装人员的负重，提升作业效率。

　　建模的时候还要注意格纹的一致性，整个板面的格纹从边缘到中心不能出现大小不均、排布错位的问题，实际生产中连续冲压的送料步距误差要控制在0.1mm以内，模型里的格纹阵列也要严格按照这个公差要求来做，避免导出的工程图出现尺寸偏差。另外板材的背面因为冲压挤压会形成轻微的凹陷，这个细节在建模时也不能忽略，做装配仿真的时候，背面的凹陷会和支撑龙骨之间形成微小的间隙，这个间隙可以作为通风、排水的通道，不需要额外在板材上开孔就能实现积液排出的效果，这也是这类一体冲压格纹板的结构优势之一。

　　针对不同的使用场景，这款板材的厚度也可以做适配调整，如果是用在重载的工业平台铺面，可以把板材厚度提升到1.5mm，对应的格纹凸起高度调整到1.8mm，进一步提升板面的刚性和防滑性能；如果是用在对重量要求更严格的装饰场景，也可以把板材厚度降到0.5mm，格纹凸起高度降到0.8mm，在保证视觉效果的前提下进一步降低整体重量。不管是哪种厚度规格，格纹的排布规则、安装边的尺寸都是统一的，可以适配通用的安装龙骨，不需要单独定制配套的安装配件，降低现场施工的适配成本。
