理发器限位梳适配配件结构设计

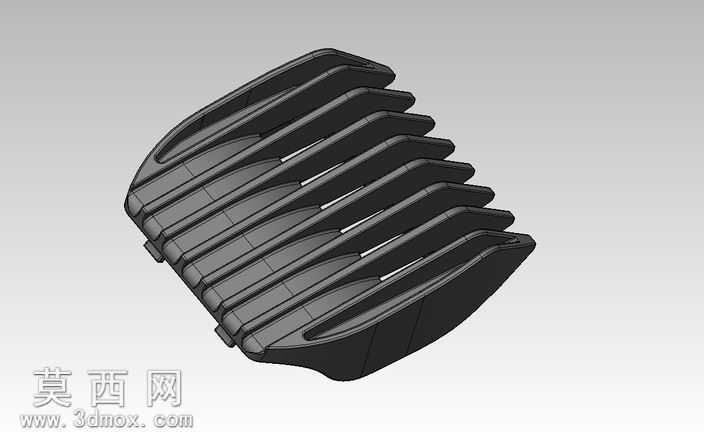

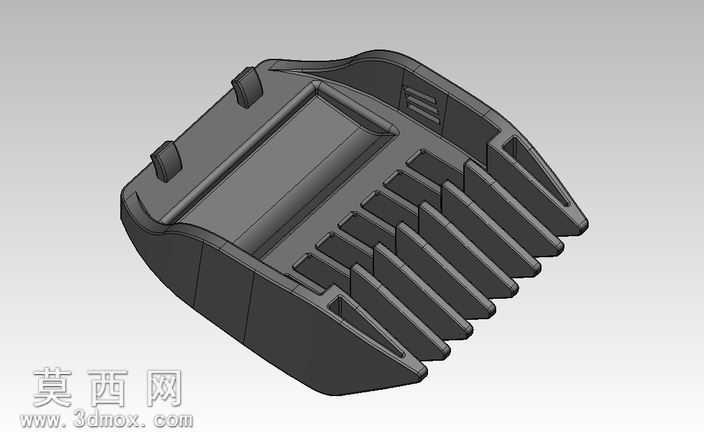

本作品为理发器配套限位梳的三维结构设计，建模过程依托参数化三维设计软件完成，全程围绕实际使用场景的功能需求展开结构搭建。首先从产品的安装适配逻辑入手，建模初期先确定与理发器刀头卡位匹配的安装基座尺寸，基座内侧设置两处对称的卡扣凸台，凸台的拔模角度、凸起高度均按照常用理发器卡位的公差范围设定，保证安装后卡扣与机身卡槽形成稳定过盈配合，使用过程中不会出现松脱移位的问题。主体外壳部分采用一体化曲面建模，外侧边缘做连续圆角过渡处理，所有棱边的圆角半径统一设置为1.2mm，既避免注塑生产时出现应力集中导致的开裂问题，也能保证使用时接触皮肤不会产生剐蹭不适感。梳齿部分是整个设计的核心结构，建模时对每一组梳齿做等距阵列排布，齿间间距严格控制在3mm，既保证梳理头发时能够顺畅带起发束，又不会出现卡发、扯发的问题；每根梳齿的截面采用梯形渐变设计，从根部到齿尖逐渐收窄，齿尖位置做圆弧钝化处理，同时梳齿根部与基座衔接处设置加强筋结构，提升梳齿的抗弯折强度，避免日常使用中梳齿受力断裂。材质设定上整体采用哑光磨砂硬质塑料材质，表面粗糙度参数设置为Ra1.6，模拟日常理发器限位梳常用的PP塑料质感，渲染阶段采用柔和的漫反射光源，从45度斜角打光，清晰呈现产品的内部卡位结构、梳齿排布细节以及外壳的曲面过渡效果，同时对卡扣、加强筋等内部结构做半透明透视处理，方便查看内部的结构设计逻辑。整个设计充分考虑了注塑生产的工艺要求，所有结构均设置合理的拔模斜度，壁厚保持均匀的2mm，没有出现壁厚突变的结构，能够直接用于后续的模具开发与3D打印试制，完全适配日常家用及专业理发场景的使用需求，梳齿的排布角度经过反复调整，能够保证理发时头发顺着梳齿间隙自然进入刀头修剪区域，实现均匀的留发长度控制。
