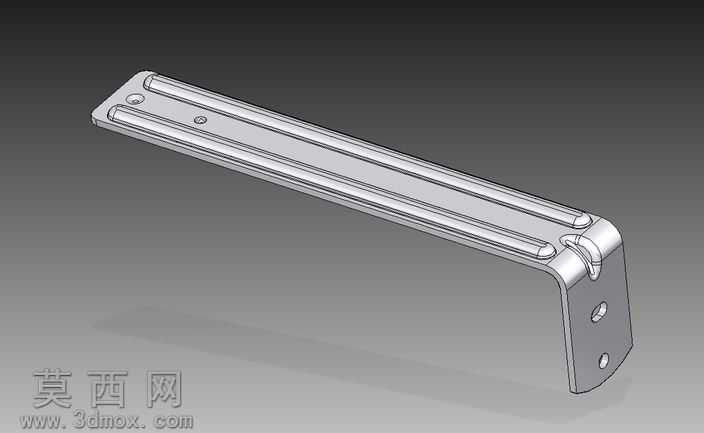

L型钣金直角固定支架三维设计

本作品为L型钣金直角固定支架，采用三维建模软件的钣金模块完成全参数化设计，整体建模流程严格遵循钣金加工工艺逻辑，确保设计成果可直接对接生产下料环节。建模初始阶段先绘制支架水平安装段的基础轮廓草图，精准定位长条安装槽、端部定位孔的位置与尺寸，通过基体法兰命令生成基础钣金基体，设定统一的钣金壁厚与折弯半径参数，匹配常规冷轧钢板的加工特性。随后通过边线法兰命令生成垂直安装段，在垂直段上绘制两个同轴安装孔，用于支架与垂直基面的锁紧固定，折弯处添加工艺释压槽结构，避免钣金折弯过程中出现材料撕裂、形变回弹超差的问题。水平安装段表面设计两条平行的加强凸筋，通过成型工具命令完成凸筋结构的创建，在不增加板材厚度的前提下大幅提升支架的整体抗弯强度与结构刚性，减少长期承重下的形变风险。支架所有棱边均添加圆角过渡处理，既消除钣金加工后的锐边安全隐患，也优化了构件的应力分布状态，避免应力集中导致的结构断裂。材质配置选用常用的冷轧钢板材质，渲染阶段赋予哑光镀锌表面质感，模拟真实五金支架的表面处理效果，通过环境光遮蔽效果清晰呈现支架的折弯结构、孔位细节与加强筋的立体形态。整个设计过程充分考虑钣金加工的下料、冲孔、折弯、表面处理全工序要求，所有特征参数均可编辑调整，可根据实际安装场景的承重需求、安装尺寸快速修改对应参数，适配不同的安装固定场景，兼具结构实用性与加工可行性。
