自上而下设计的套筒类机械零件

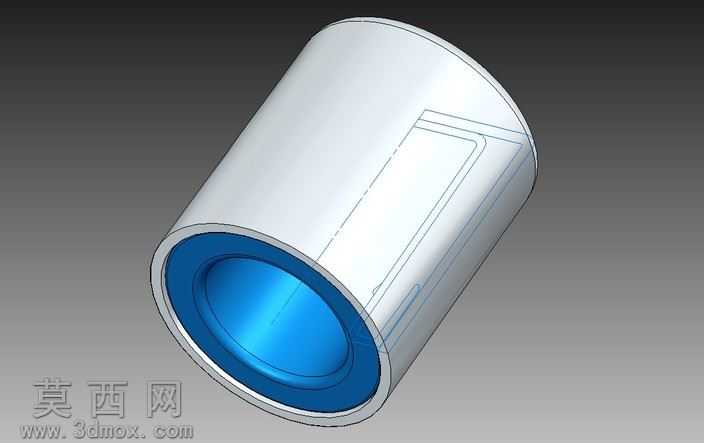

该作品是采用自上而下设计思路完成的套筒类机械零件三维建模成果，建模过程依托参数化三维设计环境开展，从整体装配布局的顶层需求出发，先确定零件的整体外轮廓尺寸、轴向长度与内外径的核心参数，再逐步细化局部结构特征，完全遵循自上而下设计从整体到局部的逻辑，避免了自下而上设计容易出现的装配干涉问题。模型渲染阶段采用了金属质感的材质表现方案，零件外表面设置为哑光银白金属材质，还原了钢制机加工零件的表面质感，内孔部分采用亮蓝色半通透材质区分，清晰展现出零件的中空腔体结构，同时通过环境光影的调整，让零件表面的棱边、圆角过渡特征都得到清晰呈现，表面的结构刻线也完整保留，直观体现零件的加工细节。从结构上看，该零件为回转类套筒结构，外壁带有局部的凹槽与刻线特征，内孔为阶梯式中空结构，端口处做了圆角过渡处理，避免应力集中，整体结构简洁规整，符合机械零件的加工工艺要求，没有冗余的结构设计，所有特征都服务于零件的装配与使用需求。设计过程中，先在装配环境下确定该套筒与周边配合零件的位置关系、配合尺寸，将顶层的装配约束参数关联传递到零件层面，再在零件环境下完成拉伸、旋转、倒圆角、凹槽切除等特征的创建，所有特征参数都与顶层布局保持关联，当整体设计需求调整时，只需要修改顶层布局参数，零件的对应尺寸就会自动更新，大幅提升了设计修改的效率，这种设计方法尤其适合多零件配合的组件设计，能够从源头保证各零件之间的尺寸匹配度，减少后期装配调试的工作量。模型的特征树逻辑清晰，按照特征创建的先后顺序排列，每个特征都有明确的参数定义，方便后续的编辑修改，也便于初学者理解自上而下设计的流程逻辑，掌握从整体布局到零件细化的设计方法，理解参数化关联设计在机械建模中的应用优势。
