自制蒸馏酿酒装置三维结构设计

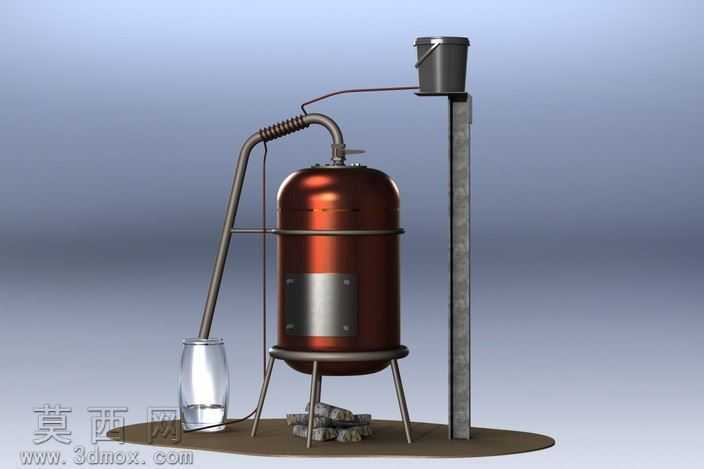

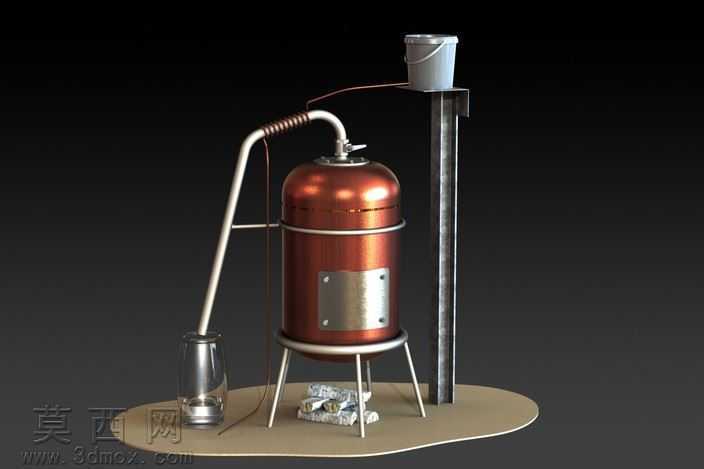

本作品为自制蒸馏酿酒装置的三维建模成果，建模过程中依托三维设计软件完成全结构1:1比例还原，首先对核心蒸馏罐体进行参数化建模，罐体采用上下分体式密封结构，建模时精准还原罐体的圆弧过渡、卷边密封槽、侧壁观察窗安装位的细节尺寸，保证罐体结构的装配合理性。材质渲染阶段，罐体主体采用红铜金属材质，通过调整金属粗糙度、反射率参数还原红铜温润的哑光金属质感，搭配抛光不锈钢材质的管路、支架与紧固件，区分不同金属部件的视觉差异；顶部冷却水桶采用哑光磨砂塑料材质，接液玻璃杯采用高透玻璃材质，通过调整折射、透明度参数还原玻璃的通透质感，底部加热组件的固体燃料块采用粗糙哑光的固体材质，搭配浅米色的木质承载底板，还原真实场景的材质层次。结构设计上，装置包含蒸馏反应釜、三脚支撑支架、蛇形冷凝管路、高位冷却水桶、接液容器、底部加热单元六个核心部分：三脚支架采用等角度分布的细金属支腿，支腿底部做圆弧收边避免应力集中；冷凝管路采用弯管成型工艺建模，一端连接蒸馏釜顶部的蒸汽出口，另一端延伸至接液容器上方，高位冷却水桶通过支架固定在蒸馏釜侧方，细导管将冷却水源引导至冷凝管路区域实现蒸汽冷凝，整体管路走向流畅无干涉，各部件的装配间隙经过精准校核，保证虚拟装配下无穿模、错位问题。设计思路围绕简易实用的家用蒸馏需求展开，摒弃复杂的工业级蒸馏结构，采用易获取的常规材料进行结构设计，所有部件的连接方式均采用常见的紧固件、插接结构，降低实际制作的加工难度；建模过程中对所有部件的壁厚、连接强度进行了虚拟验证，保证罐体承压、支架承重均满足小型蒸馏作业的需求，渲染阶段采用深色背景搭配定向打光，突出金属罐体的质感与装置的整体结构轮廓，通过光影层次展现各部件的空间位置关系，完整呈现这套自制蒸馏装置的结构特点与设计巧思。
