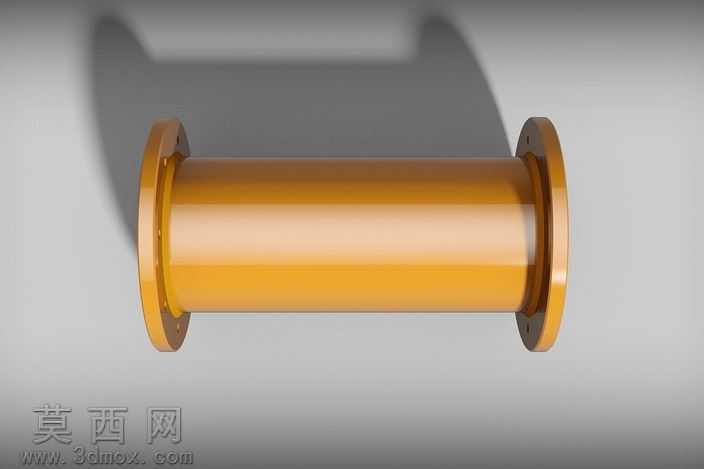

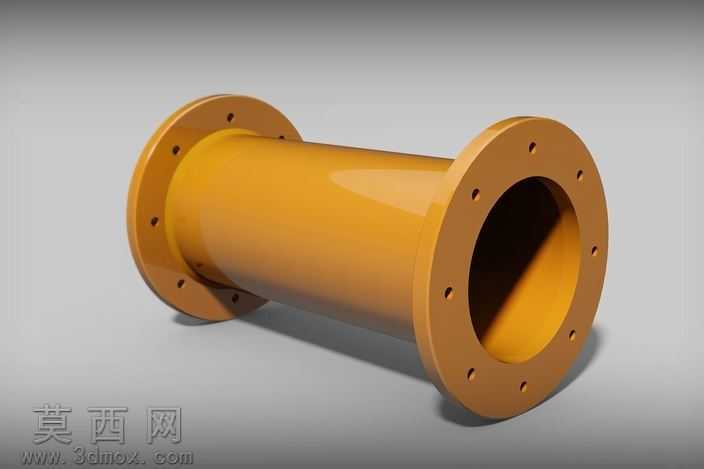

带法兰连接结构的750mm长直管构件

该管道构件采用三维参数化建模方式完成整体设计，建模过程中以实际工程应用的尺寸参数为核心依据，先通过二维草图绘制直管的截面轮廓，精准标定外直径300毫米、内直径280毫米的管壁厚度参数，再通过拉伸特征生成长度750毫米的直管主体结构，保证管体内壁光滑无多余结构，满足流体输送的基础结构要求。两端的连接法兰采用对称建模思路，先绘制法兰的环形截面，标定法兰外径450毫米、法兰厚度30毫米的基础尺寸，再通过圆周阵列特征均匀布置8个规格为M16的螺栓连接孔，孔位间距严格遵循法兰连接的通用标准，保证安装时的对位精度与连接密封性，建模过程中对法兰与直管的衔接位置做了平滑过渡处理，避免应力集中的结构缺陷。材质设置上为构件赋予了工业常用的防锈漆材质效果，调整材质的漫反射、粗糙度参数模拟工业漆面的哑光质感，同时通过渲染环境的光影调整，突出构件的圆柱曲面结构与法兰端面的平整特征，清晰展现螺栓孔的位置分布与管壁的厚度层次。设计过程中充分考虑构件的实际安装场景，两端法兰的孔位完全对称，可适配同规格的其他管道或设备接口，管体的壁厚参数经过结构强度校核，可满足常规工况下的承压输送需求，整体结构无冗余设计，所有特征均围绕管路连接、流体输送的核心功能展开，建模过程中保留了完整的参数化特征树，可根据实际工程需求快速调整管径、管长、法兰规格、孔位数量等参数，适配不同的管路设计场景，渲染输出的效果图清晰展现了构件的整体外观与关键结构细节，可用于管路系统的方案展示、安装指导以及生产加工的结构参考。
