M8规格环形吊环紧固连接件

　　在中小载荷吊装、设备固定、工装挂载等工程场景中，M8规格吊环螺栓是应用频次极高的连接构件，这类零件的设计核心是在紧凑的安装空间内，同时满足螺纹紧固的连接可靠性与环形吊点的挂载受力要求。从实际使用场景来看，这类吊环螺栓常出现在小型机电设备的顶部起吊位、生产线工装夹具的挂载点、仓储轻型货架的吊装点，也会用于小型模具的起吊辅助、户外轻型支架的牵拉固定，甚至部分特种设备的检修挂点也会选用该规格构件，适配8mm公称直径的螺纹安装孔，无需额外加工异形吊点结构，直接通过螺纹旋合即可完成安装，大幅降低现场施工的加工成本。

　　从结构设计逻辑来看，该构件分为螺纹段、过渡弯杆段、环形吊点三个功能区域，螺纹段采用标准公制粗牙螺纹，牙型角60度，螺距1.25mm，和常规M8螺母、螺纹孔的适配性极强，不需要定制配套连接件，现场安装时使用普通13号开口扳手或者套筒即可完成锁紧，不需要专用工具。过渡弯杆段做了平滑的圆弧过渡处理，没有直角应力集中结构，这部分的杆径略大于螺纹段的小径，避免在起吊受力时，螺纹收尾位置出现应力断裂的风险，很多同类型低价构件容易在这个位置做等径处理，实际受力时螺纹收尾处的应力集中系数会达到3倍以上，反复受载后很容易出现断裂隐患。环形吊点部分做了整圆闭合设计，环的内径尺寸控制在20mm左右，能够适配常规的卸扣、吊装带、钢丝绳钩头的挂载需求，不会出现钩头无法穿入的问题，环的截面为圆形，和挂载索具接触时是圆弧面接触，不会切割索具的纤维层或者钢丝层，延长索具的使用寿命。

　　从安装边界来看，该吊环螺栓的螺纹旋合长度需要保证不低于8mm，也就是不低于1倍公称直径，安装在铸铁、铝合金等脆性材料基体上时，旋合长度需要提升到12mm以上，避免螺纹滑牙；安装面需要保证平整，和螺栓轴线垂直，倾斜角度不能超过3度，否则吊环受载时会产生附加的弯曲应力，大幅降低额定载荷。需要注意的是，这类吊环螺栓的额定载荷是沿螺栓轴线方向的垂直起吊载荷，侧向牵拉时载荷能力会下降60%以上，严禁在侧向大角度受力的场景下使用，很多现场施工事故都是因为侧向斜拉导致吊环变形断裂。

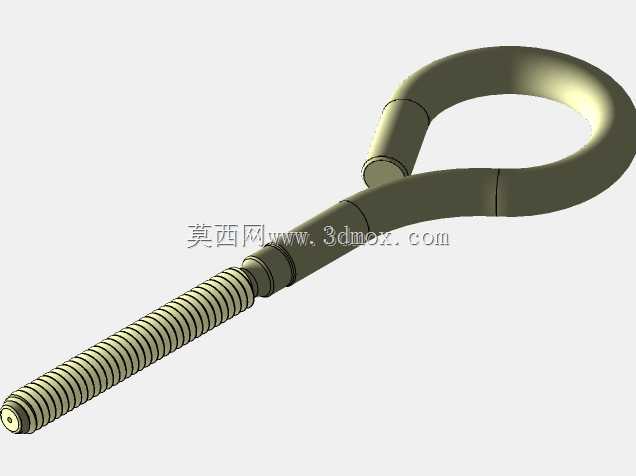

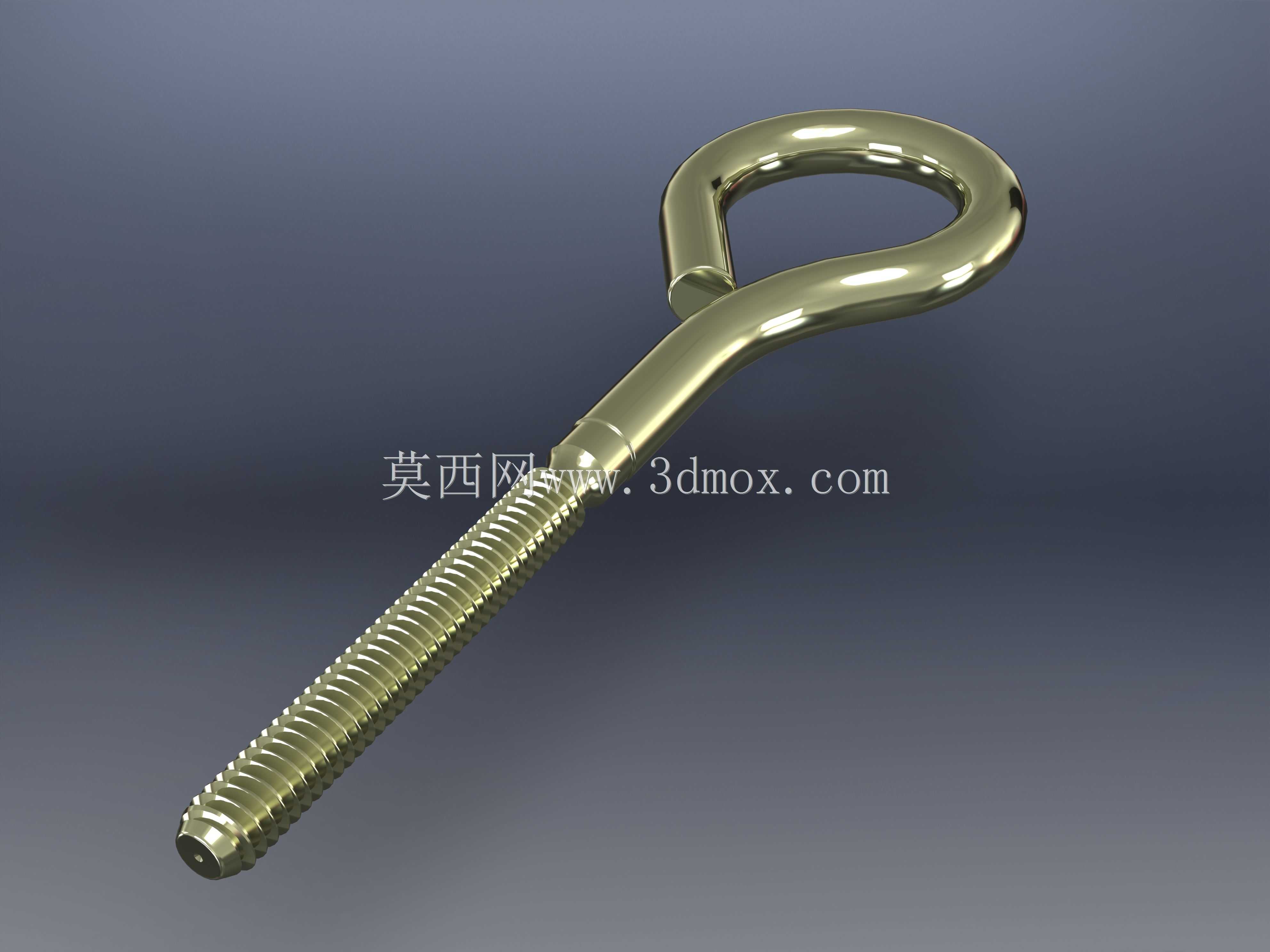

　　从建模细节来看，该模型还原了螺纹的真实牙型，不是简化的贴图螺纹，在做装配干涉检查时，可以直接验证螺纹旋合的间隙是否合理，过渡段的圆弧曲率和实物一致，在做有限元受力分析时，可以直接导入模型划分网格，不需要额外修补几何特征，环形吊点的闭合位置做了无缝处理，和实际冷镦成型的构件外观一致，没有拼接缝隙。模型的表面处理做了镀锌层的质感还原，和实际五金件的镀锌防锈处理效果匹配，在做装配体渲染时，可以直接调用材质参数，不需要额外调整表面粗糙度。

　　在实际选型过程中，需要根据实际挂载的静载荷、动载荷系数来确认是否适用该规格，M8吊环螺栓的垂直额定静载荷通常在0.3吨左右，动载场景下需要乘以1.5倍以上的安全系数，严禁超载使用。安装时需要在螺纹表面涂抹少量润滑脂，避免螺纹咬合锈死，后期拆卸维护时可以顺利旋出，在长期受载的使用场景下，需要定期检查吊环的过渡段是否出现裂纹、螺纹是否出现滑牙变形，发现隐患及时更换，避免出现坠落事故。
