开源生态车辆车轮快速释放轴系结构

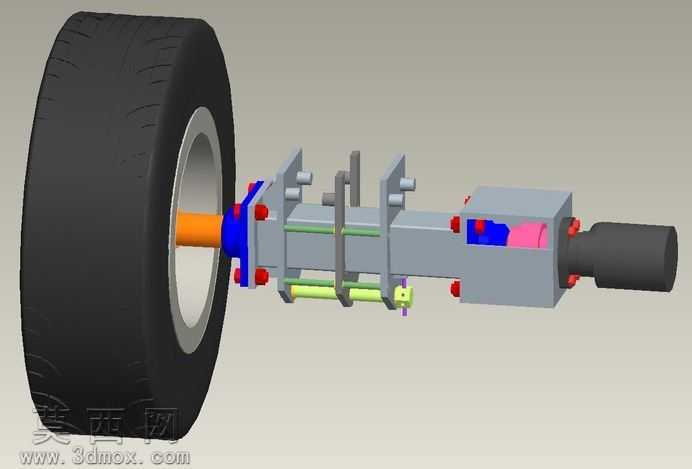

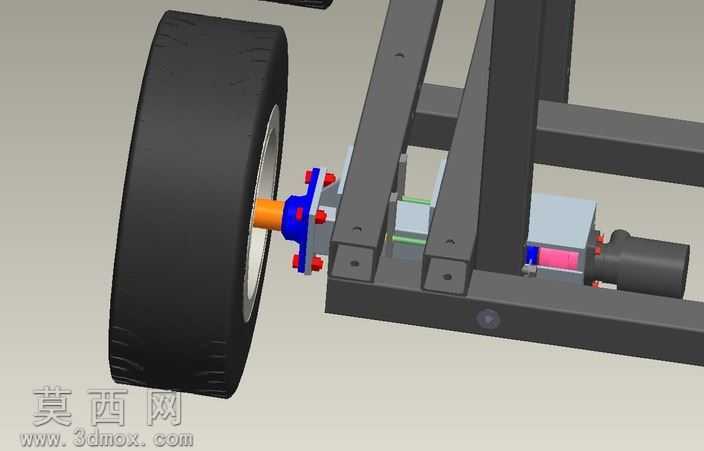

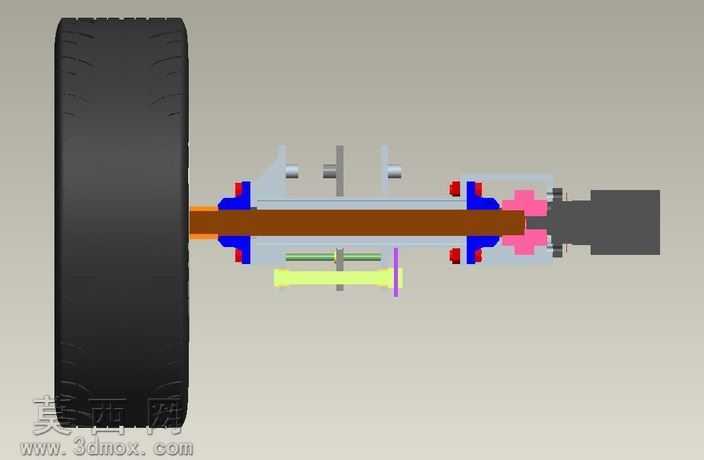

本作品为面向开源生态lifetrack项目打造的车轮快速释放系统三维建模成果，建模过程中严格遵循机械装配逻辑，对整套轮轴连接结构进行1:1等比例还原，完整呈现轮胎、轮毂、连接轴、定位组件、锁紧机构的全部细节。建模阶段优先梳理车轮装配的定位逻辑，针对车轮装配锁止的核心需求，将传统多螺栓锁止结构优化为单螺栓配合定位板的快拆形式，大幅降低轮组拆装的操作复杂度。材质渲染环节针对不同部件的功能属性匹配对应视觉效果：橡胶轮胎还原真实胎面纹理与哑光黑橡胶质感，金属轮毂做亮面金属抛光处理，轴体主体采用灰铸铁哑光金属材质，锁紧螺栓、定位销等紧固件做蓝、红等彩色氧化处理区分功能分区，内部功能腔室的组件采用亮色半透明材质呈现，方便直观观察内部结构布局。结构设计上，整套轴系沿轮胎中心轴向依次排布，从轮毂连接端开始设置法兰式连接盘，通过周向均布的锁紧螺栓实现与轮毂的刚性连接，轴身中段设置多组平行定位支架，搭配可滑动的positionning定位板实现轮组安装时的快速对位，轴体末端集成锁止执行机构，仅需操作单个锁紧螺栓即可完成轮组的锁止与释放，配套的幻灯片式定位挡片可在轮组安装到位后提供轴向限位，避免车辆运行过程中轮组出现轴向窜动。设计思路围绕快速拆装、定位精准的核心需求展开，摒弃传统车轮装配多螺栓逐一紧固的繁琐流程，通过定位板的预定位功能减少安装对位时间，单螺栓锁止结构降低拆装工具要求，整套结构在保证连接强度满足使用需求的前提下，最大化简化轮组拆装操作步骤，适配开源生态项目的DIY改装、快速维护场景需求，建模过程中对所有配合面做公差预留模拟，确保各活动部件可实现顺畅的滑动与转动，完整还原结构的实际运行逻辑。
