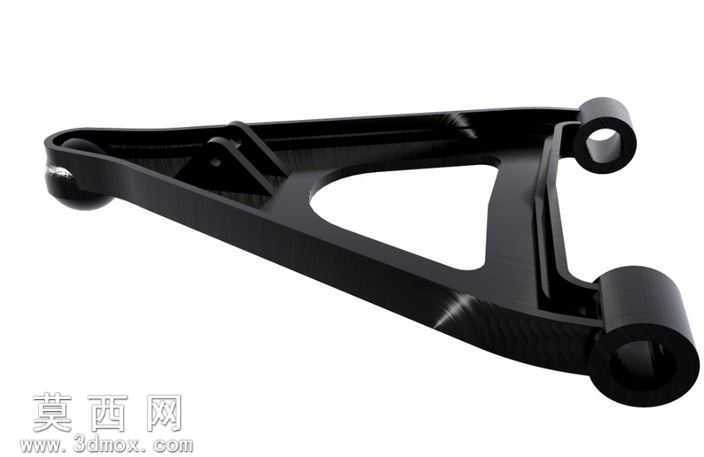

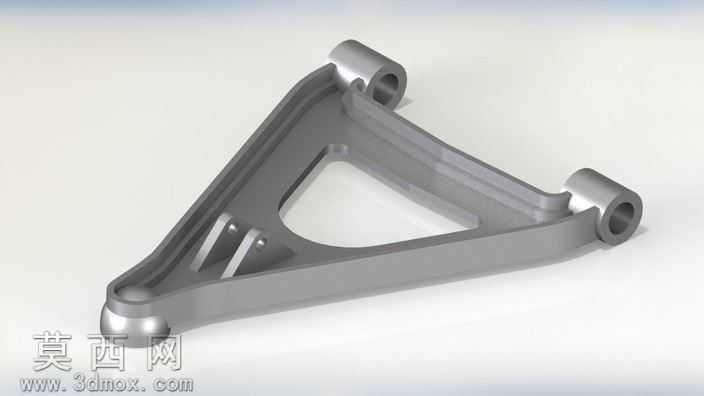

本作品为汽车悬架系统中的三角控制臂三维建模作品,建模过程依托三维参数化设计软件完成,整体建模遵循汽车底盘零部件的设计规范,从结构合理性、力学承载特性、装配适配性多个维度展开设计。建模初期先梳理三角控制臂的功能定位:该部件作为悬架系统的导向与传力构件,需要连接车架与转向节,传递车轮与车身之间的各类力与力矩,同时约束车轮的运动轨迹,因此建模时首先确定三个铰接点的空间坐标位置,严格按照悬架硬点参数搭建基础线框,保证部件安装点位的位置精度符合底盘设计的公差要求。主体结构采用三角形镂空构型设计,这种构型既可以保证部件整体的结构刚度,抵抗行驶过程中产生的弯曲、扭转载荷,又能有效去除非承载区域的多余材料,实现部件的轻量化设计,降低簧下质量,提升车辆的操控响应表现。建模过程中对臂身的过渡区域做了顺滑的圆角处理,避免应力集中问题,在三个铰接套筒位置做了局部加厚设计,匹配衬套的安装尺寸要求,预留出衬套压装的配合公差,同时在臂身内侧设计了加强筋结构,进一步提升臂身的抗扭刚度,避免复杂工况下出现结构变形。材质渲染阶段,为模型赋予了金属质感的黄绿色涂装材质,还原了汽车底盘控制臂常见的电泳防锈涂装效果,材质参数调整中兼顾了金属基底的质感与表面涂层的哑光特性,渲染场景采用蓝黑渐变背景突出部件主体结构,通过光影效果清晰展现部件的轮廓特征、加强筋布局、铰接点结构,让观者可以直观了解部件的整体形态与局部细节。整个模型的结构设计充分考虑了实际生产的工艺可行性,臂身的壁厚设计均匀,过渡圆角符合铸造或锻造工艺的拔模要求,既可以满足零部件的力学性能要求,也适配量产的加工工艺,能够用于汽车悬架系统的结构教学、装配模拟、性能仿真分析等场景,为悬架系统的设计优化提供直观的三维数模支撑。
- 全部评论(0)
- 模板大小 1.01 MB
- 售价 10金币
- 浏览次数
- 系统要求 SolidWorks2012,效果图,STL,其它,
- 软件分类 汽车
