高扭矩液压马达三维结构设计模型

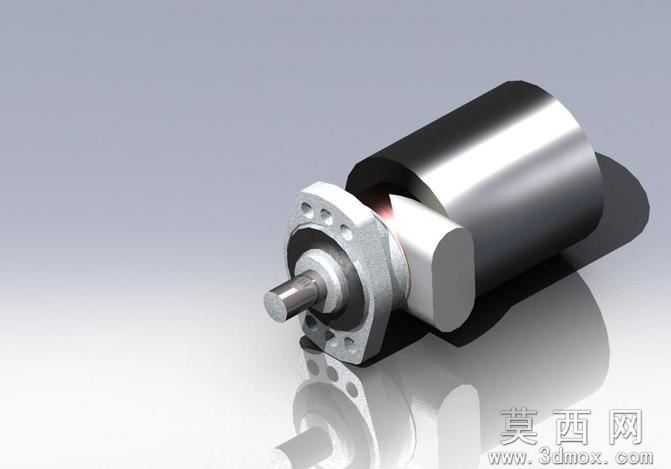

本模型为高扭矩液压马达的三维实体设计成果，建模过程严格遵循液压动力元件的工程设计规范，以还原真实工业级液压马达的结构特性与装配逻辑为核心目标。建模阶段首先完成整体轮廓的参数化搭建，针对马达的圆柱型壳体、前端法兰安装座、输出轴等核心部件，采用基于特征的建模方式，逐一绘制各部件的截面草图，通过拉伸、旋转、切除等基础建模命令生成基础实体，再对法兰盘上的安装孔、壳体上的工艺定位面、输出轴的轴肩与键槽等细节结构进行精细化处理，确保各尺寸参数符合液压元件的通用设计标准。材质渲染环节，针对不同部件的实际工业材质属性进行区分设置：壳体部分采用铸钢材质，调整金属粗糙度与哑光质感，还原铸件表面的细微颗粒感；输出轴采用调质合金钢材质，赋予更高的金属光泽度与更低的粗糙度参数，体现加工后的精密表面特性；法兰安装面做轻微的车削纹理处理，强化机械加工的真实质感。结构设计上，完整还原了高扭矩液压马达的典型布局：圆柱形壳体内部预留了转子、定子等核心工作部件的装配空间，前端法兰采用多螺栓孔均布设计，保障马达安装时的同轴度与连接刚性，输出轴采用阶梯轴结构，既满足扭矩输出的强度要求，也适配外部负载的连接安装需求。设计过程中充分考量了液压马达的工作特性，高扭矩输出的需求对应到壳体壁厚、轴径尺寸、法兰连接强度等参数的匹配设计，确保模型的结构合理性与工程参考价值，整体模型装配关系清晰，各部件无干涉，可直接用于液压系统原理演示、结构教学参考以及相关液压设备的前期方案设计验证。
