一字型手动螺丝刀结构三维设计

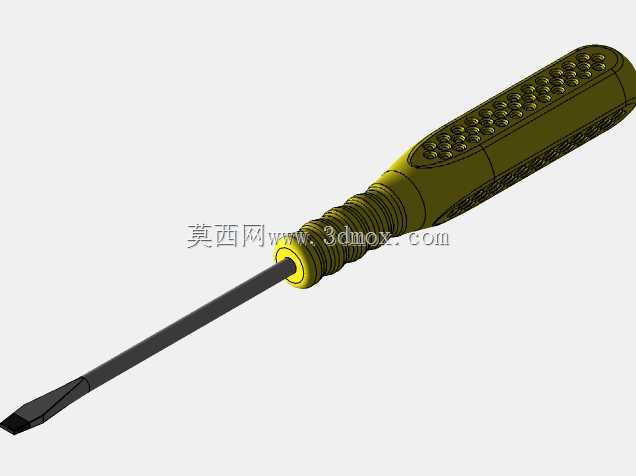

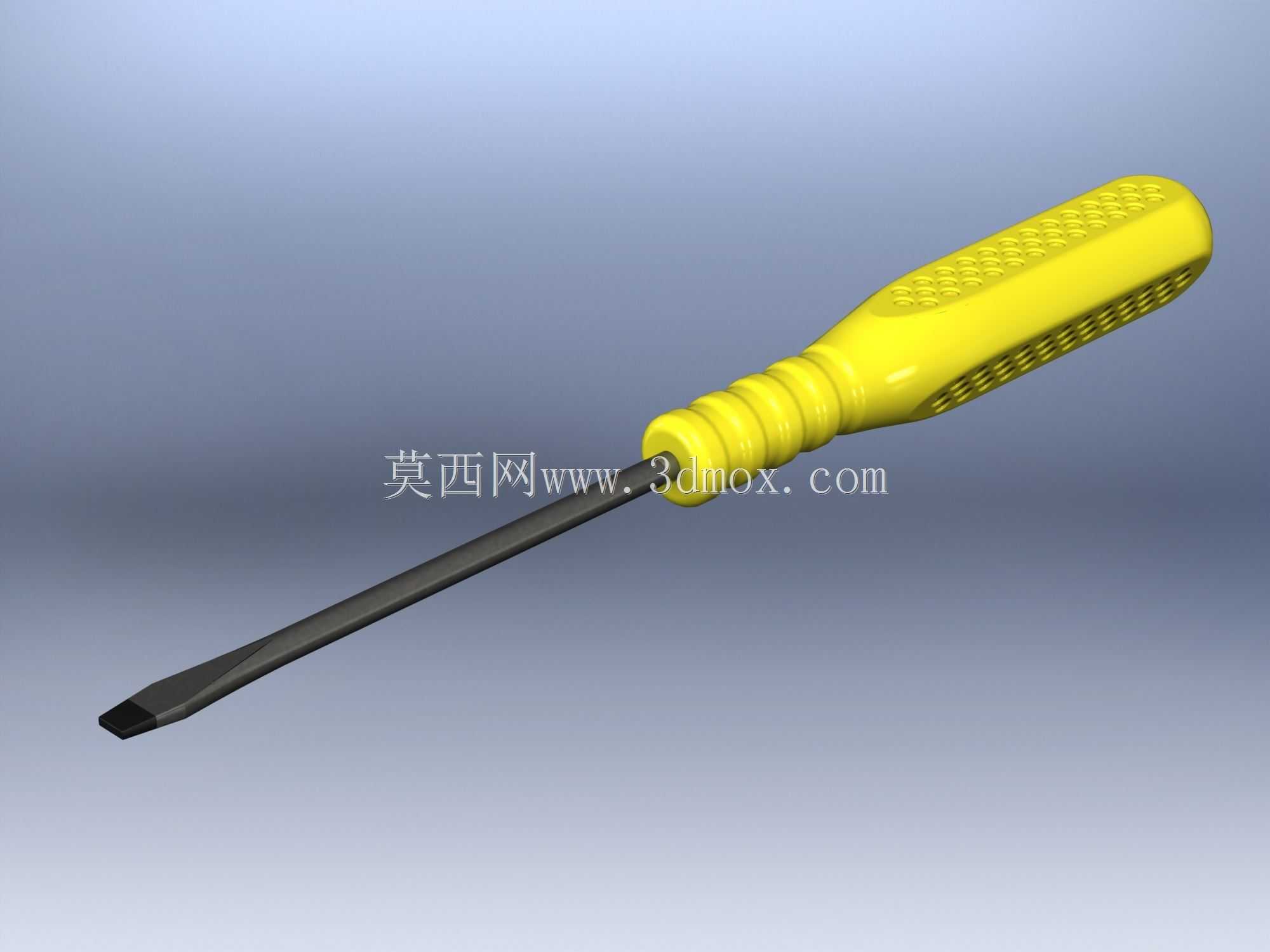

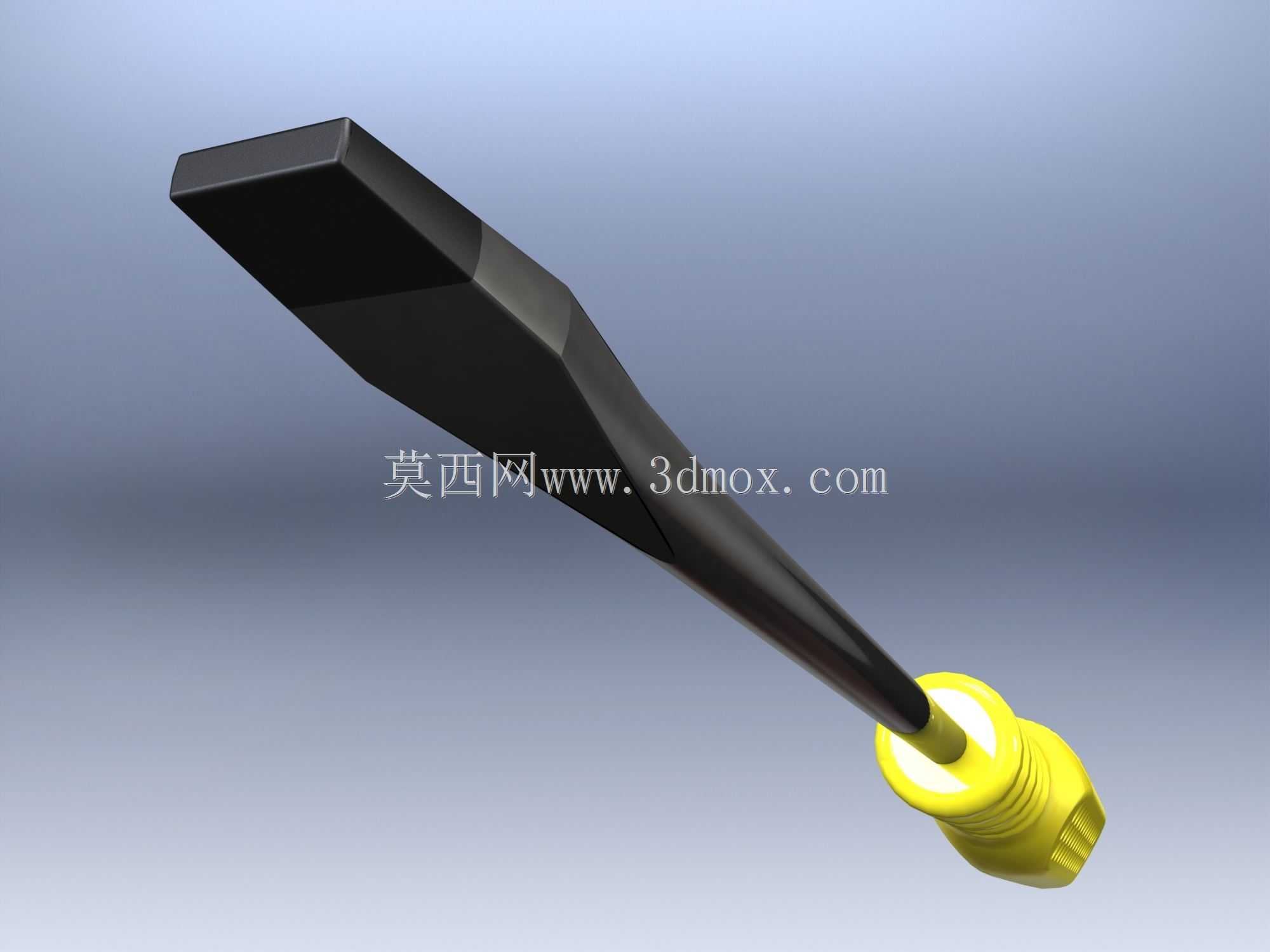

　　日常设备维保、装配生产线、家用拆装场景里，一字型螺丝刀是出现频率最高的手动紧固工具之一，这款模型还原的是常规民用级一字螺丝刀的完整结构，从刀头到手柄的过渡完全贴合实际量产产品的工程逻辑。先看刀头部分，采用一字平口结构，刃口做了微倒角处理，避免拧动一字槽螺丝时刃口崩裂，刀杆部分采用变截面设计，靠近刀头的位置做了多段棱面收窄，既可以在拧动时减少刀杆与螺丝周边工件的干涉，也能提升刀杆的抗扭刚度，避免大扭矩拧动时刀杆出现弯曲变形。刀杆与手柄的连接位置做了埋入式嵌合结构，刀杆尾部延伸至手柄内部三分之二的长度，配合滚花接触面提升结合力，长期承受拧动扭矩也不会出现刀杆与手柄松脱打转的问题。手柄部分采用双色注塑的结构逻辑，

　　外层是带防滑纹理的软胶材质，内层是硬质工程塑料承托结构，尾部做了加大的圆弧过渡，掌心施压时不会出现硌手的问题，手柄表面的环形凹槽既可以提升手指握持的摩擦力，沾有少量油污时也能保持足够的握持阻力，不会打滑。从实际使用场景来看，这款螺丝刀适配常规M2到M6规格的一字槽螺丝，覆盖大部分电器拆装、家具组装、小型设备维保的使用需求，刀杆长度控制在常规手动操作的舒适区间，既可以应对深度较浅的螺丝安装位，也不会因为刀杆过长导致操作时晃动感过强。建模过程中重点还原了刀头与刀杆的过渡曲面，实际量产时这个位置是冷镦成型后再做磨削加工，曲面的顺滑度直接影响刀杆的应力分布，若过渡位置存在直角台阶，长期承受交变扭矩时很容易在应力集中位置出现断裂。

　　手柄的外形设计充分考虑了人机工程，握持时手指自然贴合手柄的曲面轮廓，拧动时手腕不需要过度偏转，长时间操作也能降低疲劳感，手柄尾部的六角结构还可以配合扳手施加额外扭矩，应对锈死的紧固场景。安装边界方面，这款螺丝刀的整体外径在手柄位置最大，操作时只要预留出手柄直径1.2倍以上的操作空间，就可以完成整圈的拧动动作，刀头部分的厚度严格匹配国标一字螺丝的槽宽公差，插入螺丝槽后不会出现过大的旷量，避免拧动时刮伤螺丝槽口。刀杆表面做了发黑处理的结构还原，实际产品中这个处理层可以提升刀杆的防锈能力，同时减少表面反光，操作时更容易对准螺丝槽位。从结构设计的角度看，这款螺丝刀没有多余的冗余结构，每个曲面和棱面都服务于实际使用需求，

　　刀头的硬度匹配常规螺丝的硬度等级，既不会因为刀头过软拧动时出现卷刃，也不会因为硬度过高拧动硬材质螺丝时出现崩边。在装配线的实际使用中，这类螺丝刀通常会配套刀头磁吸结构，模型中也还原了刀头位置的内嵌磁钢安装位，可以吸附铁质螺丝，方便在狭窄空间内完成螺丝对位，不需要额外用手扶持螺丝，提升装配效率。针对狭小空间的操作场景，刀杆的变截面设计可以让刀头深入到沉孔内部的螺丝位置，不会因为刀杆过粗被沉孔台阶挡住，相比等直径刀杆的螺丝刀适配场景更广。手柄的软胶覆盖区域延伸到靠近刀杆的位置，手指靠前握持精准对位时，也能接触到软胶防滑层，不会因为碰到硬质塑料出现打滑。
