工业筛分防护用钢丝网面板结构设计

　　在散料处理、设备防护、流体过滤等多个工业场景中，钢丝网面板是应用频次极高的结构构件，不同于普通编织网的软质特性，这类面板通过边框定型与网面张紧处理，具备稳定的平面度与结构强度，可直接作为功能单元安装到对应设备工位上。从实际应用来看，矿山筛分生产线里，这类面板可承担不同粒径矿石的分级筛分作业，网面的钢丝直径、网孔尺寸根据筛分物料的硬度、粒径区间做匹配设计，边框的安装孔位完全适配现有筛分设备的横梁安装间距，不需要额外做安装位改造就能直接替换原有磨损面板。在设备安全防护场景中，这类钢丝网面板常作为设备传动部位的防护围挡、通风口的防护格栅使用，网面的通透率在保证通风、可视需求的同时，能有效阻挡异物飞入传动区域，也能避免人员误触运转部件造成安全事故，边框的折边结构做了钝化处理，安装过程中不会划伤施工人员，整体刚性足以承受常规的外力碰撞，不会出现普通软质网面受撞后凹陷变形、防护失效的问题。

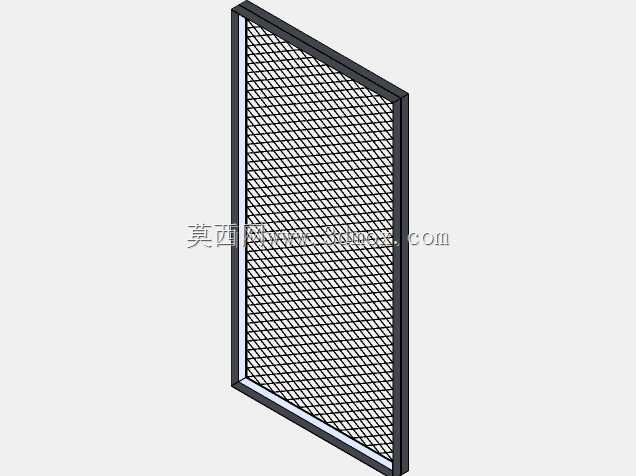

　　设计这类钢丝网面板时，首先要明确使用场景的载荷边界：如果是用于物料筛分，需要核算物料下落的冲击载荷、物料与网面的滑动摩擦损耗，对应选择合适直径的碳素弹簧钢丝或者不锈钢钢丝作为网面材质，网面与边框的连接采用压条铆接加焊接的复合工艺，避免长期受振后网面松垮下垂，影响筛分效率；如果是用于防护类场景，重点核算网面的抗冲击性能与边框的安装强度，网孔尺寸根据防护等级要求设定，既要保证通透率，也要防止直径超过阈值的异物穿过网面。外形尺寸方面，这类面板通常采用矩形结构，边框采用等边角钢或者冷轧钢板折弯成型，边框宽度根据整体面板尺寸匹配，大尺寸面板会在背面增加横向、纵向的加强筋，避免面板跨度太大出现中部挠曲变形，安装孔采用长圆孔设计，可抵消安装过程中的装配误差，也能适应设备运行过程中产生的微幅振动位移，避免硬连接造成的孔位开裂。

　　从结构细节来看，网面的张紧度是影响面板使用寿命的核心参数，张紧度过高，网面受冲击时没有缓冲余量，容易出现钢丝崩断的问题；张紧度过低，网面在运行过程中会反复颤动，加剧钢丝与边框连接位置的疲劳磨损，也会造成筛分物料的跳动幅度过大，降低筛分精度。设计时会根据网面的跨度、钢丝直径计算合理的张紧量，在压条固定位置预留对应的张紧调节余量，安装时通过工装将网面拉至设定张紧力后再固定压条、做焊接封边。针对有腐蚀环境的使用场景，比如化工物料筛分、潮湿环境下的设备防护，网面与边框都会做对应的表面处理，碳素钢材质做热浸镀锌或者喷塑处理，不锈钢材质做钝化处理，避免长期使用过程中出现锈蚀，造成网孔堵塞或者结构强度下降。

　　在流体过滤场景中，这类钢丝网面板可作为粗滤单元安装在管道入口、通风系统进风口位置，拦截流体中携带的大尺寸固体杂质，网面的钢丝编织方式根据过滤精度选择，平纹编织的网面结构均匀，过滤精度稳定，斜纹编织的网面强度更高，适合杂质含量较高、载荷更大的过滤场景。边框与设备安装面之间会预留密封槽位，安装时嵌入橡胶密封垫，避免流体从边框与设备的连接缝隙处旁流，影响过滤效果。不同于一次性的过滤耗材，这类钢丝网面板可通过高压冲洗、刷洗的方式清理网面截留的杂质，重复使用周期长，维护成本更低，整体结构的刚性足以承受反冲洗过程中的水压冲击，不会出现网面变形的问题。

　　从安装适配性角度，这类面板的边框厚度控制在常规设备安装槽的适配范围内，不需要对原有设备的安装结构做改动，安装孔的孔距遵循通用的工业安装标准，可与同规格的其他类型面板互换，在设备维护更换时不需要重新测绘加工，能大幅缩短停机维护的时间。面板的边角位置做了圆角处理，避免运输、安装过程中边角磕碰造成变形，也能防止尖锐边角划伤操作人员。针对大跨度的安装场景，面板背面的加强筋采用与边框同材质的型材，焊接位置做打磨平滑处理，避免应力集中造成焊接位置开裂，加强筋的排布方向与设备受力方向匹配，最大化提升整体结构的抗变形能力，即使在满载荷工况下长期运行，面板的平面度误差也能控制在允许范围内，不会出现网面塌陷、与设备其他部件干涉的问题。
