趣味警示立式路牌创意场景摆件

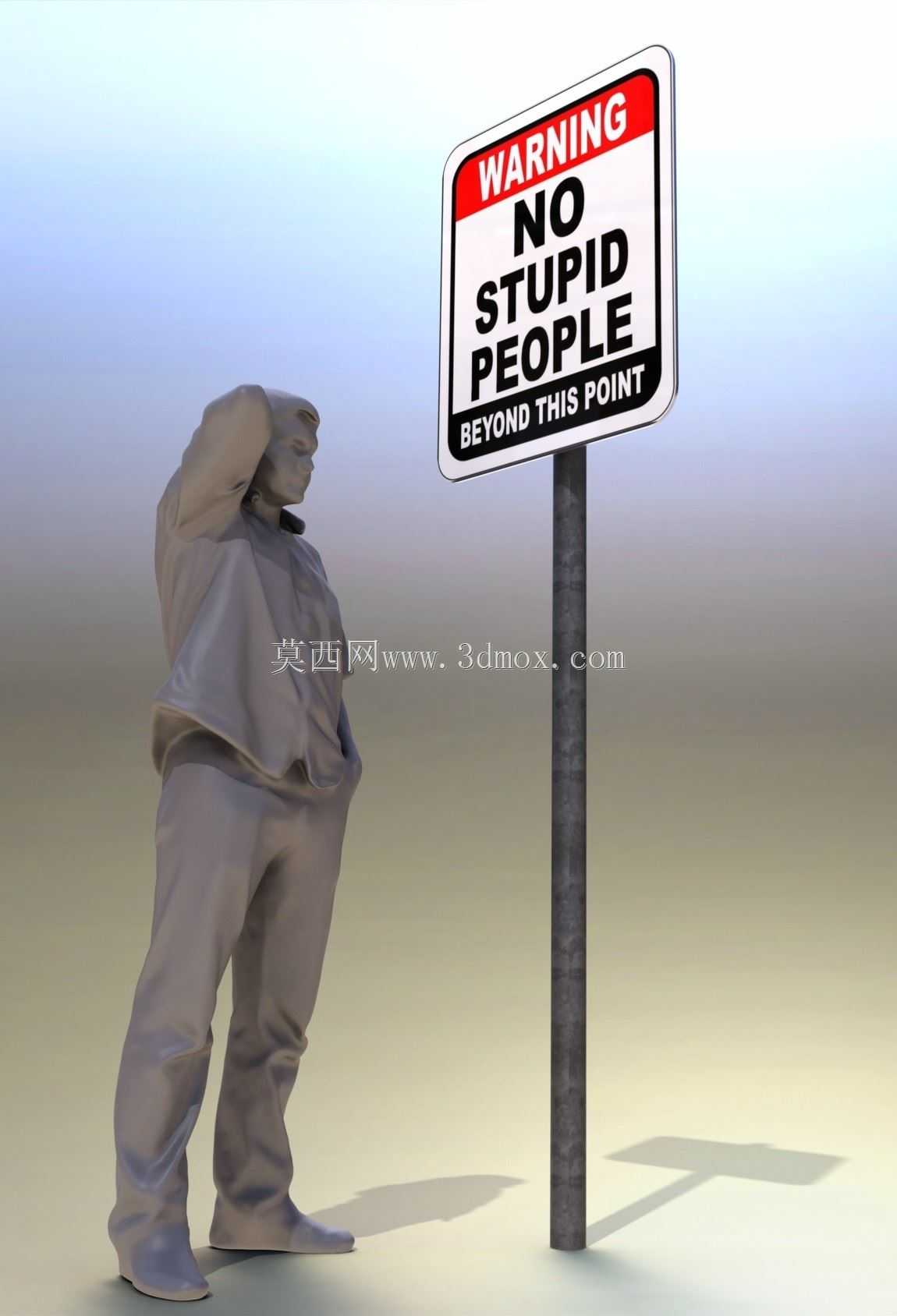

　　做机械结构设计快十二年，经手的户外标识类结构件少说也有上百套，这次拿到的这个立式警示路牌模型，第一眼觉得是趣味化的创意设计，细看结构逻辑其实完全贴合常规户外路牌的工程设计规范，只是在标识内容上做了趣味化调整，完全可以直接调整细节后落地为文创类场景摆件或者主题园区的特色标识。先从安装边界说，整个路牌采用单立柱支撑结构，立柱底部的安装法兰盘预留了四个标准膨胀螺栓安装孔，适配常规户外硬化地面的安装要求，安装完成后整体的抗风等级可以达到常规户外标识的六级抗风标准，立柱的直径选取参考了同高度路牌的常用管材规格，壁厚预留了足够的腐蚀余量，就算是做户外长期使用的版本，选用镀锌钢管材质加表面喷塑处理，使用寿命可以达到八年以上，

　　完全满足公共区域标识的使用耐久要求。从功能特性来看，这个路牌的标识面板采用了折边包边结构，不是简单的平板粘贴，面板边缘做了15mm的向后折边，既可以提升面板整体的结构刚度，避免大尺寸薄板在风力作用下产生共振异响，也能保护面板边缘的印刷层不会因为磕碰出现起边脱落的问题，面板和立柱的连接采用了两个U型抱箍固定，安装的时候可以根据实际视线需求上下调整面板的安装高度，不需要对立柱做二次打孔加工，现场安装的灵活度很高，后期如果需要更换标识内容，只需要松掉抱箍螺丝拆下面板更换即可，维护成本很低。设计思路上，这个模型没有做多余的冗余结构，整体的受力路径非常清晰，风载荷作用在面板上之后，通过抱箍结构直接传递到立柱，再通过底部法兰传递到安装基础，

　　整个传力路径没有应力集中的薄弱点，抱箍和立柱接触的位置还预留了橡胶垫片的安装位，既可以避免金属件之间的硬接触磨损立柱表面的防腐层，也能增加摩擦力，防止大风吹动的时候面板出现转动偏移。很多人做这类标识模型的时候容易忽略标识面板的可视角度设计，这个模型的面板安装角度做了5度的向下倾斜，刚好适配行人站立时的视线高度，不会因为面板垂直安装导致高处光线反射造成标识内容看不清的问题，细节处理非常贴合实际使用场景。从应用场景来说，这个结构除了可以做成主题园区、创意街区的特色警示标识之外，调整面板尺寸和标识内容之后，也可以直接用作厂区的安全警示标识、小区的提示标识，甚至缩小尺寸之后可以做成桌面的趣味文创摆件，

　　只需要把底部的法兰结构换成加重的铸铁底座就可以直接使用，结构的通用性很强。做这类户外标识结构的时候，很多新手容易犯的错误就是面板和立柱的连接点选的太靠上或者太靠下，导致面板在风力作用下出现颤振，这个模型的两个抱箍安装位置选在了面板高度方向的三分之一和三分之二处，刚好是面板受力的两个平衡点，就算遇到强风天气，面板的振动幅度也会被控制在很小的范围内，不会出现连接螺丝松动的问题。另外标识面板的折边内侧还预留了反光膜的粘贴余量，如果是用作道路周边的标识，可以直接在面板表面粘贴工程级反光膜，夜间车灯照射的时候可以清晰显示标识内容，不需要额外增加照明结构，整体的制造成本可以控制的很低。立柱的顶部做了圆弧封盖设计，避免雨水顺着立柱内部流下去腐蚀底部的连接螺栓，这个细节是很多非行业内的人做模型的时候容易漏掉的，实际户外使用的立柱如果顶部不做密封，雨水进入管材内部之后，会从内部开始生锈，用不了两三年就会从底部腐蚀断裂，这个模型把这个防水细节做进去了，说明建模的人是有实际工程经验的，不是只做外观的曲面造型。如果要把这个模型落地生产，只需要根据实际使用场景调整立柱的壁厚和法兰盘的厚度就可以，比如用在沿海多台风的区域，可以把立柱壁厚从常规的2mm提升到3mm，法兰盘厚度从5mm提升到8mm，配套的膨胀螺栓从M10换成M12，就可以满足更高的抗风要求，整体的结构不需要做颠覆性的调整，适配性非常强。
