立式快速压紧垂直式夹钳结构设计

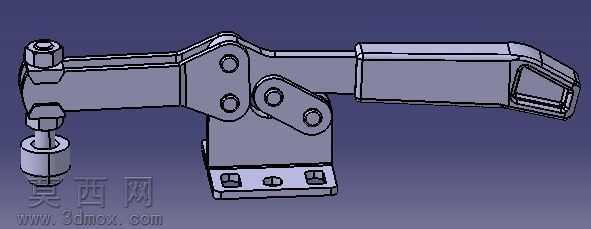

本作品为手动垂直式快速夹钳的三维参数化模型，整体采用三维机械设计软件完成全零件建模与虚拟装配，建模过程严格遵循机械加工工艺与工装夹具的设计规范，对每一个结构细节都做了精准还原。模型整体采用自底向上的装配设计思路，首先完成底座、连板、手柄、压臂、压紧螺杆、压头、铰接销轴、安装螺栓等全部独立零件的建模：底座部分设计为带安装孔的板式支撑结构，预留两个对称的螺栓安装位，可直接通过标准紧固件将夹钳固定在工装台面或工件基座上，底座上的铰接支座做了加厚处理，保证受力时的结构强度；多组铰接连板采用四连杆死点夹紧机构原理设计，通过不同长度的连杆铰接配合，实现手柄下压时的机构锁止，当手柄扳动至垂直闭合位置时，连杆机构越过力学死点，可在无额外外力施加的状态下持续保持夹紧力，避免加工或装配过程中工件松脱。压紧端采用可调节螺杆结构，螺杆与压臂前端的螺纹孔配合，可根据被夹持工件的厚度灵活调整压头的伸出长度，压头末端设计为带台阶的圆柱橡胶接触头，既可以增大与工件表面的接触摩擦力，又能避免刚性压头划伤工件表面。模型渲染阶段采用金属材质模拟标准五金件的质感，对铰接转动部位做了间隙配合的仿真还原，可在三维软件中实现手柄扳动、压臂开合的运动仿真，直观展示夹钳的开合行程与夹紧动作逻辑。整体结构设计紧凑，操作力矩经过优化，操作人员只需单手下压手柄即可完成快速夹紧，反向扳动手柄即可快速松开工件，相比传统螺栓压紧方式可大幅提升装夹效率，适用于机械加工工装、焊接工装、装配工装、电子元件组装治具等多种需要快速压紧定位的场景，模型的所有零件尺寸均参考行业通用的垂直夹钳规格设定，具备直接的工程参考价值，可用于工装设计选型、夹具原理教学、非标自动化设备的夹治具模块设计参考。
