垂直螺旋输送设备三维结构设计

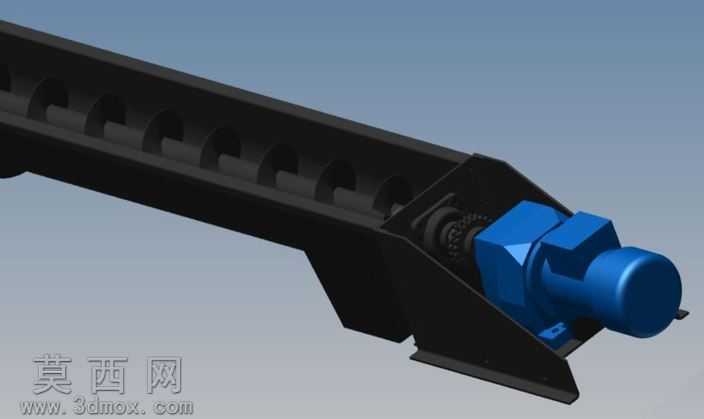

本模型为垂直布置的螺旋输送设备，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械设计规范，对各零部件的装配关系、尺寸配合进行了精准还原，可直观呈现设备的完整运行逻辑与结构细节。模型整体采用槽式输送壳体搭配内置螺旋叶片轴的核心结构，壳体部分做了加厚承托设计，表面做哑光金属质感的材质处理，还原碳钢焊接壳体的真实质感，壳体上预留的观察与检修位结构清晰，可直观看到内部螺旋叶片的排布方式。驱动端采用蓝色减速电机直连传动的结构设计，电机与螺旋轴之间设置了密封传动座，既保证动力传输的同轴度，也可避免输送物料进入传动部件造成磨损，电机外壳做了烤漆质感的材质渲染，还原工业驱动部件的真实外观。螺旋叶片采用连续等距的螺旋面设计，建模时对叶片与壳体内壁的间隙做了精准控制，既保证物料输送过程中不会出现卡滞，也可减少输送过程中的物料残留，叶片与中心轴采用焊接固定的结构设计，中心轴两端配置带密封的支撑轴承座，保证长轴运行的稳定性。设备底部设置了倾斜式的进料导向结构，可引导待输送物料顺利进入螺旋输送腔，端部的安装底座做了加强筋设计，可保证设备运行过程中的结构稳定性，减少振动带来的部件松动风险。建模过程中对所有标准件如紧固螺栓、密封件、轴承都做了等效建模，装配层级清晰，可直接用于设备的结构展示、方案评审与教学演示，各部件可单独拆分编辑，方便后续根据实际输送需求调整设备长度、螺距、电机功率等核心参数，适配不同的物料垂直输送工况。
