12针Deutsch舱壁插座三维结构模型

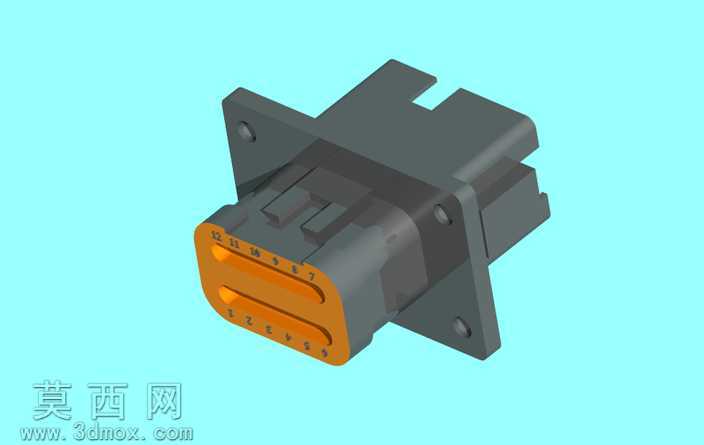

本模型为12针Deutsch舱壁插座的三维数字化建模成果，建模过程依托专业三维设计软件完成，全程遵循工业连接器的实际生产尺寸规范与结构逻辑，完整还原了该款舱壁插座的全部细节特征。建模初期先梳理产品的结构组成，将其拆分为法兰安装基座、绝缘主体、插针接口端、橙色密封端盖四个核心模块，采用自底向上的建模思路逐个完成部件构建后再进行总装配，确保各部件的装配公差符合实际工业产品的配合要求。材质渲染阶段针对不同部件的物理属性进行了区分设置：金属安装基座与壳体部分赋予哑光深灰工程塑料与镀锌金属材质，还原产品外壳耐磨抗冲击的质感；前端橙色密封端盖采用耐老化橡胶材质参数，调整表面粗糙度与漫反射参数，还原橡胶件的哑光防滑视觉效果；插针排布区域做了精细化的结构处理，12个针位的编号标识、定位卡槽、防呆缺口都逐一还原，确保模型的结构辨识度与实物完全一致。结构设计上，该插座采用方形法兰安装结构，法兰盘上预留四个对称的安装孔位，适配舱壁穿透式安装场景，安装后可实现舱壁两侧的线路连通与密封隔断；主体部分的卡扣结构、定位凸台都做了精准建模，还原产品实际装配时的卡接定位逻辑；前端接口处的双层针位排布，上层与下层各6个针位的位置、间距、尺寸都严格参照Deutsch连接器的行业标准设计，密封端盖的边缘做了倒角与密封筋结构建模，还原产品的防水密封性能对应的结构特征。建模过程中对模型的拓扑结构做了优化处理，删除冗余的碎面与重合线条，对安装孔、卡槽等小尺寸特征做了合理的圆角过渡，既保证模型视觉上的真实感，也让模型具备后续工程应用的导出适配性，可直接用于电气布线仿真、设备装配干涉检查、产品展示渲染等多种场景，完整呈现了工业连接器类产品从结构拆解到三维数字化还原的全流程设计思路。
