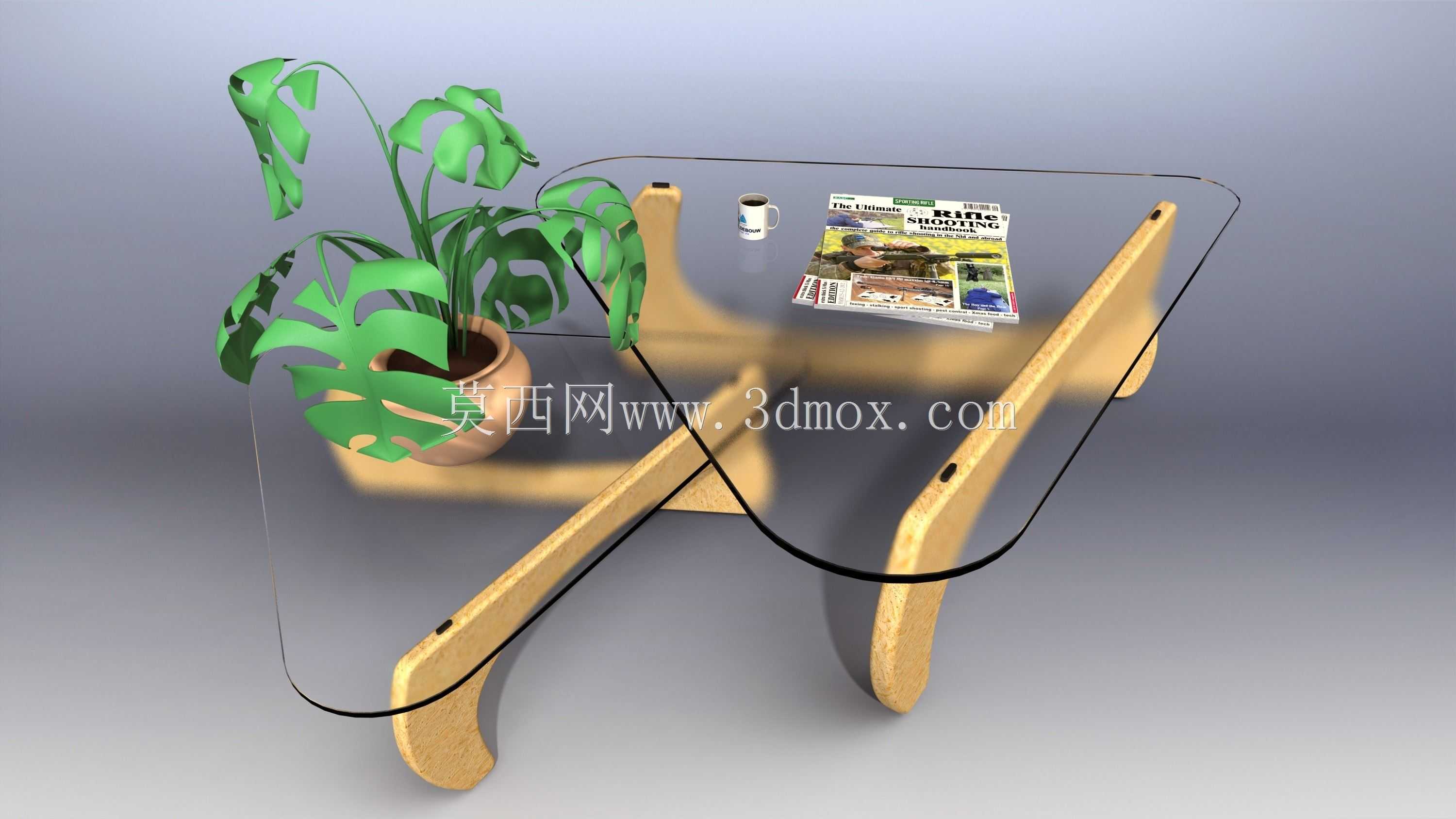

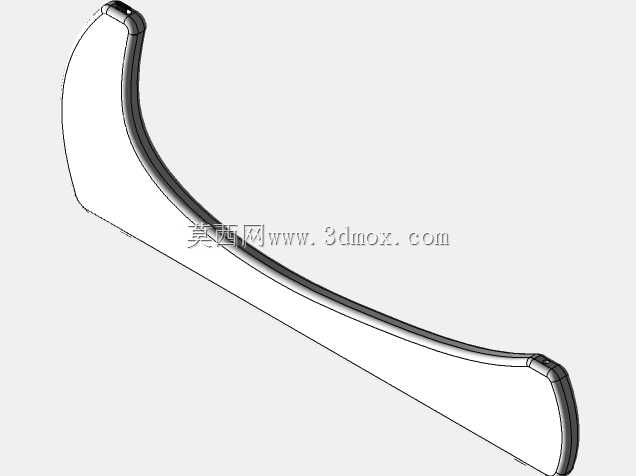

这款休闲咖啡桌的结构设计围绕小户型客厅、休闲洽谈区、开放式办公休息区的使用场景展开,整体采用无尖锐棱角的弧形轮廓,避免日常使用过程中的磕碰风险,适配有孩童的家庭场景以及人员流动频繁的公共休闲区域。桌面选用高透钢化玻璃材质,边缘做全圆弧磨边处理,玻璃厚度控制在8mm区间,既保证日常放置水杯、杂志、小型盆栽等物品的承重能力,又不会因玻璃过厚导致整体重量过大,不便于单人挪动调整摆放位置。支撑结构采用一体化弯曲成型的木质构件,两个对称的弧形支撑腿从桌面两侧向内延伸,中部通过横向的木质连接杆形成稳定的三角受力结构,无需额外加装金属连接件,既简化了装配流程,也让整体视觉风格更统一协调。支撑腿的底部接触地面的位置预留了5mm深度的嵌槽,
用于粘贴防滑静音毛毡垫,避免挪动时刮花木地板、瓷砖等地面饰面,同时降低放置物品时产生的共振噪音。从安装边界来看,这款咖啡桌的整体横向跨度控制在1.2m以内,纵向深度为0.6m,桌面距离地面的高度为0.45m,刚好适配常规高度的沙发、休闲单椅,使用者坐在座位上无需过度前倾就可以拿到桌面上的物品,符合人体工程学的操作距离要求。支撑腿的外沿最大宽度比玻璃桌面窄10cm,摆放时腿部不会碰到支撑结构,预留了充足的腿部活动空间。设计过程中优先选用可回收的加工原材料,木质构件采用速生林板材热弯成型,加工过程中产生的边角料可以全部回收再利用,玻璃面板也选用可回收的钢化玻璃材质,报废后可以重新回炉加工,不会产生难以降解的固体废弃物。结构受力方面,
通过有限元受力模拟验证,在桌面中心位置施加50kg的均布载荷时,玻璃面板的最大形变值小于0.2mm,木质支撑结构的最大应力远低于材料的许用应力值,长期使用不会出现结构变形、连接处松动的问题。日常使用场景中,除了放置饮品、读物之外,也可以临时放置笔记本电脑、轻型办公物件,满足居家办公临时置物的需求,玻璃表面光滑致密,洒落水渍、咖啡渍后只需要用湿抹布擦拭即可清理,不会像木质桌面一样出现渗色、留痕的问题。支撑结构的弧形线条没有多余的装饰构件,整体风格适配现代简约、北欧、轻工业风等多种室内装修风格,不会和周边的沙发、柜体等家具产生风格冲突。装配环节采用模块化设计,所有连接孔位都在工厂加工阶段预钻完成,
用户只需要按照装配指引将支撑结构与玻璃面板通过预装的隐形橡胶连接件固定即可,全程不需要专业安装工具,单人10分钟内即可完成全部装配流程,不需要额外支付安装成本。在结构细节处理上,玻璃与木质支撑的接触位置都加装了2mm厚的橡胶缓冲垫,避免硬质材料直接接触产生应力集中,防止玻璃因局部受力过大出现开裂的问题,同时也可以缓冲日常放置物品产生的震动,提升整体结构的稳定性。
